Поэтому и нужен осциллограф что бы определить из за чего треск.
В вашем случае ещё нужен специалист умеющий работать с осциллографом.
А гадать на гуще из под кофе не лучший способ.

Допустим осциллограф покажет что импульсы идут пачками с частотой следования в звуковом диапазоне, все равно надо искать причину и настраивать
Там к упомянутому конденсатору резистор идет, какой у него номинал? Его тоже пробовать менять надо. Вчера еще писал, а воз и ныне там.
Конденсатор можно увеличивать до 4,7 мкф или уменьшать от существующей величины.

4,7кОм резистор на R23. Я видел ваш совет, на данный момент как раз ищу в загажниках резистор чтобы проверить



И так. Добавил в паралель к С11 кондер на 1мКф, и начал добавлять резисторы. Начиная от 1Ком до 3Ком, изменений не было никаких, когда вместо 3, добавил 4Ком, вместо треска транмформатор начал жужжать как при работе с нагрузкой.
Ради интереса убрал подпаяный коднер, жужжание никак не изменилось.

Это получается методом подбора номинал резистора с "родных" 4,7Ком, надо понижать?

Выпаять ТПИ, располовинить сердечник, и осмотреть на счёт сколов.

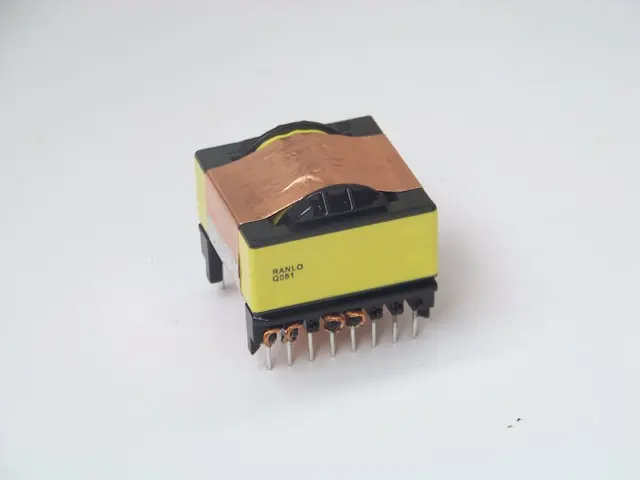

Судя по фото, не наблюдаю на ТПИ внешнего экрана, хотя обычно в нормальных мощных ИБП на ТПИ обычно ставят внешний экран из медной фольги.
Даже на ТПИ приличных импульсных зарядых устройств от сотовых ставят внешний экран из короткозамкнутого витка провода.

На плате зарядки поверх ТПИ виден КЗ виток провода, выполняющий роль экрана:

Не посмотрев осциллографом импульсы и выходное напряжение не стоит ничего вскрывать и ломать.

Это точно, такое может посоветовать только вредитель.

Вообще говоря да. Пока частота возбуждения хотя бы не выйдет за звуковой диапазон.

Asaba, Пробовал уже ) ставил и на 3 и 2 и 1кОм, как трещал, так и трещит

Он же у вас вроде переходил на жужжание!
Конденсатор - уменьшать емкость вы еще не пробовали.

При повышении номинала резистора да )
Как раз сейчас собираюсь начать искать конденсаторы, только один момент не пойму. SMD тестер показывает емкость, а как с напряжением быть? Каждый раз "заряжать" мультиметром и смотреть напругу что есть на кондере?

Конденсатор последовательно с резистором и превысить его рабочее напряжение сложно для конденсаторов емкостью в нанофарады или меньше. Но если при увеличении резистора частота повышается - пробуйте увеличивать его дальше путем замены.

Все эксперименты без контроля выходного напряжения осциллографом бессмысленны. Велика вероятность что оно не пригодно для питания чего либо и даже если удастся загнать эту непригодность в область ультразвука лучше не станет.

Вот теперь точно доигрался )
Мучался мучался, с номиналами резистора и конденсатора, решил сделать перерыв и дабы "родные" резистор и конденсатор не потерять, впаял обратно.
Включил Б.П. и жужжание теперь постоянно

ну хоть жужит....
замени 431 малоли... можно даде вместо сот23 в то92 припаять тока пинаут сверь с платой и дш.... яб для начала припаял корекцию 150нф между гатью и катодом ....

Гать это же контакт управления? я вчера впаивал туда кондер правда в 1мкФ, изменений не было никаких. поищу сейчас с указанным вами номиналом

А насчет 431, я уже думал, вот ищу от куда выпаять можно, мелочевку как осциллограф не доставят )


Замена 431 и установка кондера на 150нФ результата тоже не дали ( жужжит гадина

Ох дохера там чудес с пинаутом у 431 в корпусе сот23!!! Лучше бы ТСу не трогать родную. Надо хорошо разбираться в этих схемах чтобы понимать что там стоит ибо пинаут у них бывает разный, сам накалывался не раз пока не понял - надо смотреть по схеме и по смыслу.

Распиновку в интернете по типу корпуса найти не сложно.
Был бы толк, а его не было )

Ну тебе виднее. ТЛ431 в корпусе сот23 имеет несколько распиновок.

это ... скоп то есть ?
давай его фотку расскажем какие ручки крутить ! Блин хде мой хрустальный шар запылился --- чиню по фоткам

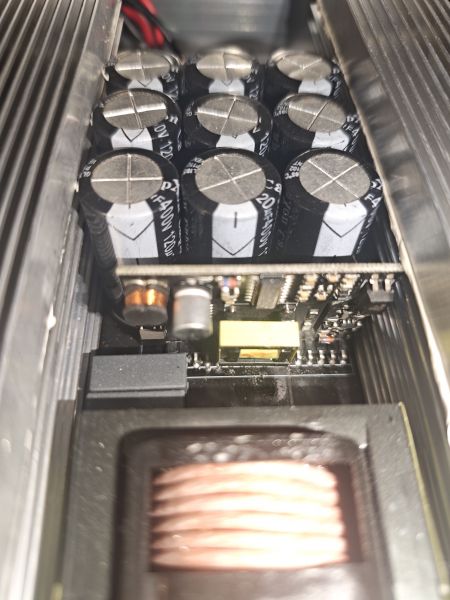

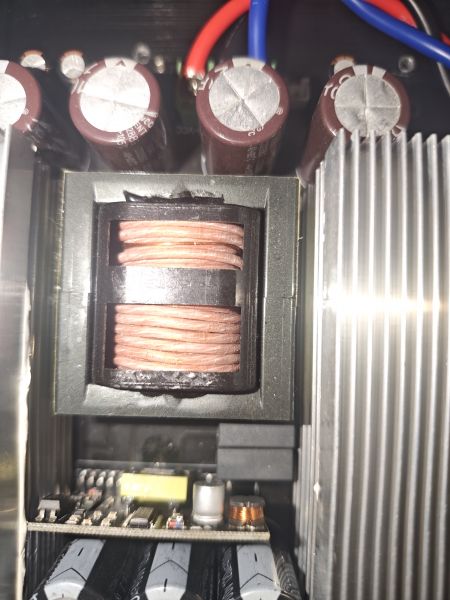

Всех приветствую. Имеется импульсный двухполярный блок питания с основным питанием +/- 65 вольт. Присутствует аналогичная проблема - жужжит трансформатор. Маркировка шима и транзисторов удалена китайцами. Вполне возможно, что во время транспортировки могли повредить сердечник. Есть видео на котором слышен звук издаваемый трансформатором и характер изменения данного звука если малость надавить на транс во время работы, но к сожалению у меня почему-то не получается сделать вложение с видео. Подскажите, пожалуйста, имеет ли смысл расклеивать сердечник или дело не в трансформаторе?
