Пока не обратился сюда, пытался на просторах интернета найти ответ )) уж больно часто в похожих случаях как писали помогала замена электролитов ) на всякий случай попробовал ))

Добавлено after 7 minutes 18 seconds:

Часто помогает, но это в БУ устройствах. В новых такое вряд ли поможет.
Нужен осциллограф, возможно просто возбуждение ОС.

Вот с наличием осциллографа и собственно умением им пользоваться есть загвоздка....
Видимо не судьба побороть этот треск самостоятельно

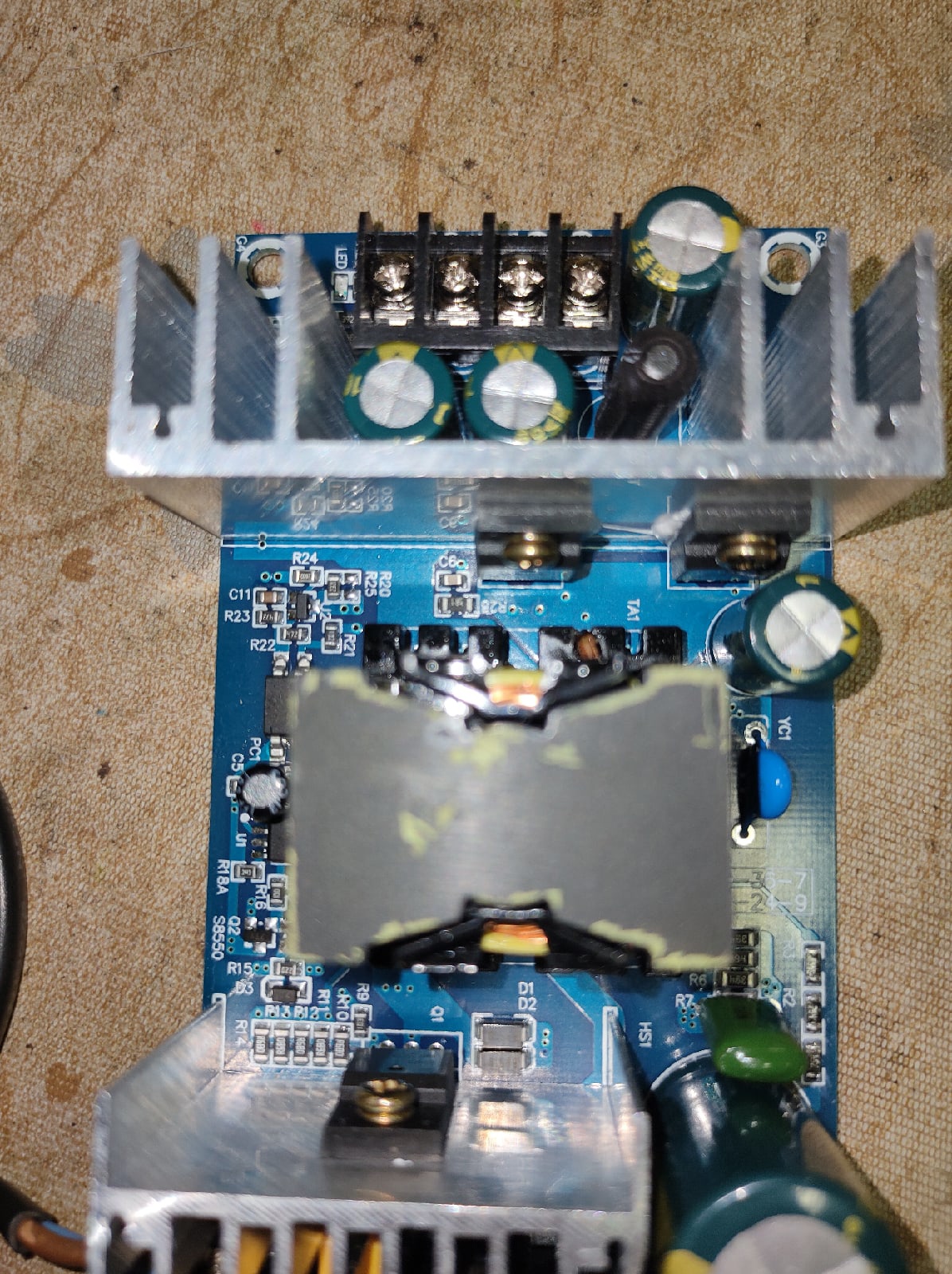

431 похож на транзистор маленький (3 ноги) виден на 2м фото слева чуть ниже верхнего радиватора.
попробуй аккуратно при работе под нагрузкой потыкать ему в ноги швейной иголкой (не замыкая ни между собой, ни на другие детали), может твоя ёмкость ему собъёт возбуждение (или изменит)...

Спасибо за такое подробное объяснение
Сделал как вы сказали, когда иголкой касаюсь этой ножки , жужжание усиливается, убираю все возвращается как и было. При контакте с другими ножками, изменений нет

Хотя нет, при касании ко второй ножке на этой же стороне, частота жужжания меняется

похоже на возбуд... может с11 дохлый или R23...
резистор можно проверить тестером не выпаивая,
конденсатор, подпаяв к нему в параллель около 1нФ.

К С11 можешь подпаивать конденсатор до 1 мкф (даже электролитический)
Одновременно к R23 подпаивать резисторы примерно от 1 кОм и выше
Может и уйдет возбуд и жужжание

Резистор цел. С кондером сложнее, из измерительных приборов у меня только мультиметр, да и таких маленьких кондеров как вы рекомендовали для проверки в наличии нет.


И БП перестал включаться....

Перевозбудился. К мастеру лучше.

доигрался с иголками...

Я всего разок перед тем как отписался что происходит ) после включался нормально.
Решил китайцу видео записать со звуками исходящими от Б.П. т.к. заинтересовался, включаю и шиш )

Добавлено after 9 minutes 45 seconds:
И снова завелся...

Насчет сообщения выше, что надо к мастеру. Я бы с радостью, но нет в моем мухосранске мастерских никаких, кроме как по ремонту телефонов. А там сказали прямо, не их профиль и уровень (

А что даже нет дяди Васи Кулибина с осциллографом, кто то же утюги телевизоры у вас чинит?

Чинят у нас телефоны и стиральные машины, других мастерских у нас нет )
А насчет дяди Васи с осциллографом, он может и есть, но о нем я никогда не слышал )

Добавлено after 4 minutes 37 seconds:



Раздобыл и осциллограф (что толку если пользоваться не умею ) и smd tester. Последний на С11 показывает 8,48 nF

может тогда стоит выйти из интернета и поспрашивать у людей вокруг. Судя по всему посёлок не большой раз мастерских нет, но люди знают всё друг о друге. Те кто не залипают в телефоне.
Дело может выть не в неисправности каково то элемента, а просто элемент может стоять не того номинала, у китайцев часто бывает

Мухосранск именуется ГОРОДОМ ))) но по факту вы правы, все всё знают и если такой дядя Вася есть, то занимается этим, только в качестве хобби и "заказы" не берет.

Вы уж простите мою тупость и необразованность по данному вопросу. Я прекрасно понимаю что такие кулибины без базовых знаний вам надоели похлеще пареной репы.
Но все же, помимо схемы от БП есть еще варианты узнать нужные номиналы?

Практически не возможно, так как номиналы частотной коррекции усилителя ошибки зависят от многих параметров, включая расположения деталей на плате.
Можно просто загрубить усиление усилителя ошибки припаяв дополнительный конденсатор 1мкФ между катодом и управление 431 микросхемы.

Никаких изменений

Может я пропустил, но перечитал две страницы и не заметил названия управляющей микрухи. Надо найти на неё документацию. Проверить фактическую схему на соответствие. Раз нашёлся осциллограф - проверить качество питания микросхемы, всю вторичную сторону, а, может, и первичную. Есть достаточное количество рисунков и фото типичных осциллограмм, как для исправных устройств, так и неисправных. Не забудьте о мерах предосторожности при измерениях на первичной стороне. Всё-таки лучше обратиться за помощью к спецу или любителю, который, как минимум умеет лазить осциллом в кинескопных теликах.

Учитывая что сердечник круглый, вполне может быть отколот в каркасе, он же висячий.
Причём сразу с завода с расколотых, спихнуть отбраковку.
Сам транс залитый, вот при тряске и стуке не заметно, этож китайцы.
Я бы начал с поиска полной схемы и сравнению с другими БП на эти похожими

Где то там по близости должен быть тот кто умеет им пользоваться.
