Приветствую. Кто-нибудь встречал график или таблицу зависимости степени заряда (в процентах) от напряжения на аккумуляторе? Взять линейное значение от 0 до 100% при напряжении от 3 до 4.2 вольт не предлагать - там слишком грубо получается, т.к. зависимость нелинейная.
Заголовок сообщения: Re: Зависимость заряда LiIon от напряжения
Добавлено: Ср июл 30, 2014 06:56:23
Друг Кота
Карма: 54
Рейтинг сообщений: 857
Зарегистрирован: Чт окт 14, 2010 19:43:23 Сообщений: 4469 Откуда: Родом из СССР
Рейтинг сообщения:0
А что Вам даст эта зависимость, если режим зарядки СС\СV ?
_________________ Не мешайте мешать! С." Ну почему Господь так долго не протянет нам руку помощи? И самое страшное: может быть он протягивает, но мы всё дольше и дольше этого не замечаем?"
Реально (исходя из собственного опыта, и различного рода публикаций)- на 100% зарядить литий- нельзя- уровень заряда будет приближаться к полному, но полного не достигнет.. ЗУ обычно прекращают заряд при падении зарядного тока до какого- то предела- например 10 -:- 20 миллиампер.. Напряжение на заряжаемой батарее достигает 4,2 вольта буквально через несколько минут- в зависимости от зарядного тока, и больше повышаться не может- так как ЗУ переходит в режим заряда "стабильным напряжением" - то есть, по напряжению судить о степени заряженности лития- нельзя ориентироваться надо на зарядный ток. Кстати- на сайте есть достаточно простенькие ЗУ для лития- http://radiokot.ru/circuit/power/charger/14/ вот это кто- то из форумчан делал- не сразу, но получилось- он, кажется, там ошибок при монтаже наделал, или вот это- http://radiokot.ru/circuit/power/charger/09/- схемы очень похожи, но чтобы кто- то его повторил- у меня информации нет..
Степень заряда аккумулятора, как вы его представляете, правильные пацаны рассчитывают не по напряжению, а контроллером отслеживают количество заряда, принятое и отданное аккумулятором, на основе чего и делается вывод о его степени заряда. При этом напряжение на аккумуляторе - есть косвенный параметр, равно как и ток, при этом крайние положения используются для калибровки (установки отметок 0% и 100%).
Мне всего-лишь надо определить определить степень заряда, для отображения его на устройстве, которое питается от литиевого аккумулятора, чтобы было ясно сколько заряда ещё осталось. Процесс зарядки и схемы для зарядки лития меня не интересуют, т.к. этим занимается готовая микросхема.
А я вам вынужден ещё раз напомнить, что невозможно достоверно определить степень заряженности по шкале 0-100% анализируя лишь напряжение. Это конечно необходимый параметр, но не достаточный.
Slabovik Я думаю, что если пользователь увидит по показаниям , что заряда аккумулятора осталось на 85%, а его на самом деле его осталось 84%, то не будет ничего страшного
Если вы в этом так уверены, то зачем спрашиваете? Составляете таблицу - пользуете. Для этого нужен только вольтметр, амперметр, и немного усидчивости. Только потом не удивляйтесь, что разница будет не 1%, как вы заявляете, а десятки процентов. Даже по таблице. Устраивает? Тогда какие проблемы?
Проведите лабораторный эксперимент. Заряжайте аккумулятор. Следите за напряжением. По достижении 4.2 вольта на аккумуляторе зарядку прекратите (здесь можете добавить критериев прекращения заряда по-вкусу). Продолжайте следить за напряжением...
Особенно занимательно становится наблюдать за поведением аккумулятора при изменении его температуры. Например, при 0°С заряд в нём есть (он никуда не делся), а напряжение говорит, что он пуст. Всюду засада...
Да, согласен. Датчик температуры тут не помешает. Тут вы меня убедили. Но кроме температуры (и текущей нагрузки, будем считать что на очень маленькая и постоянная) что может повлиять на зависимость "Напряжение/заряд", так чтобы ошибка была десятки процентов?
Для этого нужен только вольтметр, амперметр, и немного усидчивости
Для этого достаточно андроидной программки на любом смартфоне (например, battery widget reborn), которая умеет одновременно показывать и %% и напряжение на батарее.
Заголовок сообщения: Re: Зависимость заряда LiIon от напряжения
Добавлено: Пт авг 01, 2014 14:15:12
Сверлит текстолит когтями
Карма: -23
Рейтинг сообщений: 23
Зарегистрирован: Вт мар 18, 2014 13:14:39 Сообщений: 1115 Откуда: южнее Дуная
Рейтинг сообщения:0
....ставим батарею на зарядку с зарядним током на 10 минут... прекращаем зарядку, мерим напругу, пишем в бумажку ... ставим на разрядку на 10минут, или 1мин, с разрядним током ...останов, мерим напругу, пишем в бумажку .... и все сначала .... и так после несколько циклов на основе етих "зиг-заг "данних и алгебри 4-го класса можем сделат, т.е. вичислить, довольно точний вивод о %-заряда акума....

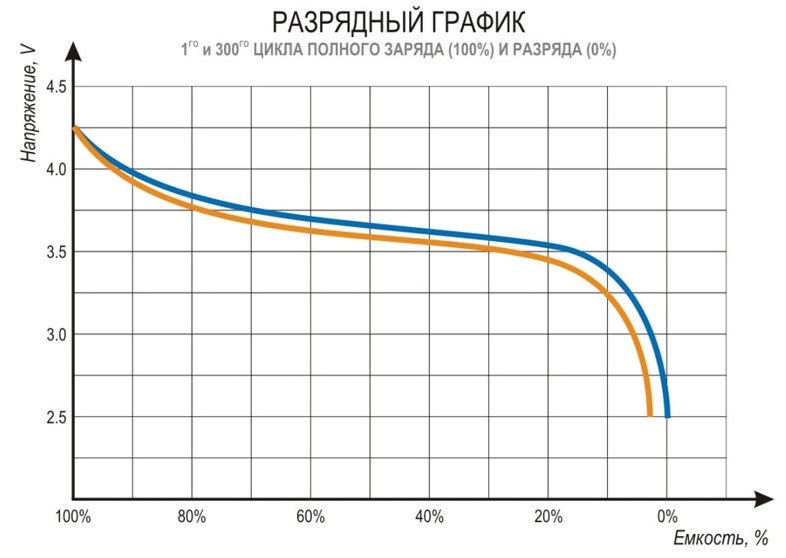

Наверное тема некрофильская ( не помню как называется ) но Понадобилось отображать на устройстве , уровень заряда лития в процентах. И таки мне удалось найти приемлемый вариант . Согласно графику взятому из интернета : Разбиваем кривую на три линейных участка 100-80 , 80 -20 , и 20-0 процентов И далее просто соотносим количество процентов с напряжением в каждом участке . И всё . Это просто , и не надо каких то спец микросхем. Изысканий , и всей остальной лабуды. Так , мало ли может кому будет интересно.
Ну предположим дифусилитель. На один вход температура акб, на второй напряжение. Он там чото поумножал поделил и примерно уже болеелименее будет емкость

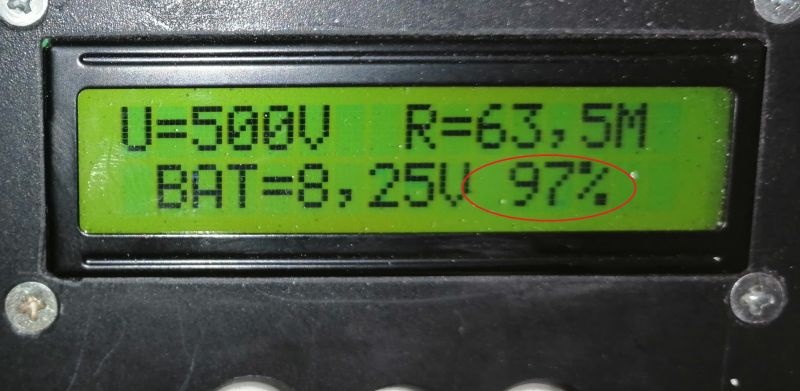

Так , изображение в мегоометре , который кстати уже работает. Ну и алгоритм на с :
Код:
unsigned int bat; unsigned char i;
unsigned char batp (unsigned int a, unsigned char b, unsigned char c, unsigned int d) { return b-((a-d*100)/c); }
bat=read_adc(9); // замеряем напряжение на батарее питания bat=bat/2; // у меня стоят два лития поэтому находим напряжение одного if (bat>420) i=100; // если напряжение больше чем 4,2 вольта то однозначно 100% else // иначе расчитываем { if ( bat>375 && bat<420) i=batp (42000, 100, 225, bat) ; if ( bat>350 && bat<376) i=batp (37400, 79, 41, bat) ; if ( bat>299 && bat<350) i=batp (34900, 20, 245, bat) ; }
if (i/100>0) lcd_putchar(i/100+48); //первое не ноль то выводим lcd_putchar((i%100)/10+48);// второе выводим lcd_putchar (i%10+48); // третье выводим lcd_putsf("% "); / значёк процентов
Добавлено after 1 hour 18 minutes 54 seconds:
vlasovzloy писал(а):
Ну предположим дифусилитель. На один вход температура акб, на второй напряжение.
Зачем это всё ? ну на один температура , а на второй напряжение ?
_________________ Не спрашивай по ком звонит колокол, он звонит по тебе !
Это просто , и не надо каких то спец микросхем. Изысканий , и всей остальной лабуды.
Кому и кобыла невеста. Если шашечки, а не ехать, тогда можно. Используемые графики -- это просто некий частный случай. На самом деле, для разных банок и токов, это ну очень разные кривые. Не постоянные во времени, по мере старения банок разрядные кривые существенно изменяются. Даже для разных температур они разные. Для двух новых банок, для разных токов: Это как пример, можно подобрать банки с гораздо более различающимися кривыми разряда. Но даже для этих банок, например 3,7В может означать и >95% и <20% оставшейся емкости.
