С ценами на мелочевку на Озоне проще новую зарядку купить

А ещё качество сомнительно:
https://habr.com/ru/articles/850064/

Добрый день!
Помогите опознать
маркировка GD2VTE корпус sot23-5 похоже dc dc Находится в приставке X96 max (cхему тоже не найти)
Нигде нет инфы. Если не удастся найти - можно ли применить другой dc dc с такой же распиновкой. Их вроде множество, а напряжение от обвязки зависит?

в общем случае - да , зависит от порога компаратора фидбека или от пресетного выходного напряжения если без регулировки преобразователь.

заменить конечно можно, там ничего хитрого.
если регулируемый и порог отличается то надо будет изменить фидбек делитель. формула есть в дш, просто посчитать что получается с имеющимся и скорректировать.

на время запуска можно временно отрезать дорожку от нагрузки чтоб не повредить ее повышенным напряжением.

Допустим GD*XX это AAT3221IGV-2.7-T1 , а так схему разрисовать бы, если не ищется

Похоже нет. Схема обвязки похожа на обвязку STI 3411A (вроде как аналоги этой штуки и используются этих приборах)
Видимо придется ее и ставить, ибо точной расшифровки так и не нашел. Вопрос лишь в совместимости. НО к сожалению похоже что только опытным путем и получится проверить

H96 Max стоят такие:

Четыре штуки.

Поставил как указано в даташите 1,5МОм. Не запустился. Все таки придется как минимум тестер брать. Там просто не очень удобно в розетку сувать.
И еще я не понял, почему в даташите не на 1,5МОм резюк, а два последовательно по 750кОм стоят.

Добавлено after 4 minutes 7 seconds:

Да нормально. 10шт 150р. В Чип и Дип дешевле, но это если самому из магазина забирать. А с доставкой дороже получается.

Починял. R5 на 68 Ом оказался в бесконечности. Вообще странно. Я проверял все резисторы на плате. Может он потом уже сдох, в процессе ремонта.
К стати если кому-то пригодится. Нашел https://yandex.ru/video/preview/3735074906860156892 очень классное видео с подробным описание работы и ремонта БП на LD7535. К стати в нем объясняется почему на схеме в даташите стоит 2 резюка по входу. Оказывается два резюка, если SMD ставят, там предел по напряжению. А обычный резистор (как в моем случае) может и один стоять.

А мужики-то не знали!

Гадом буду, какие-то мужики до сих пор не знают!

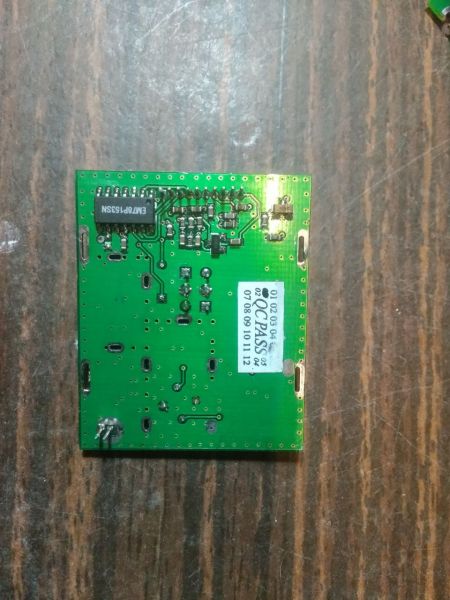

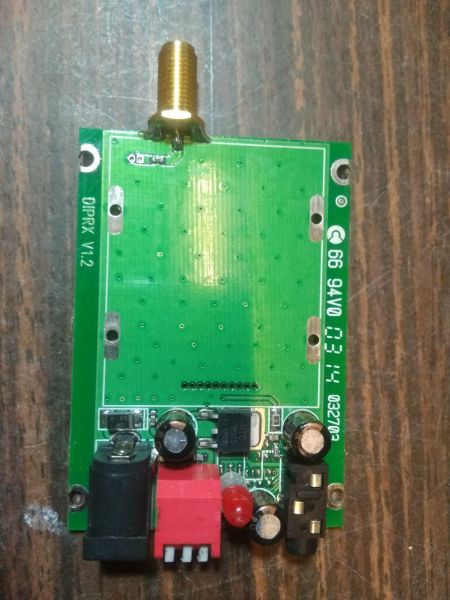

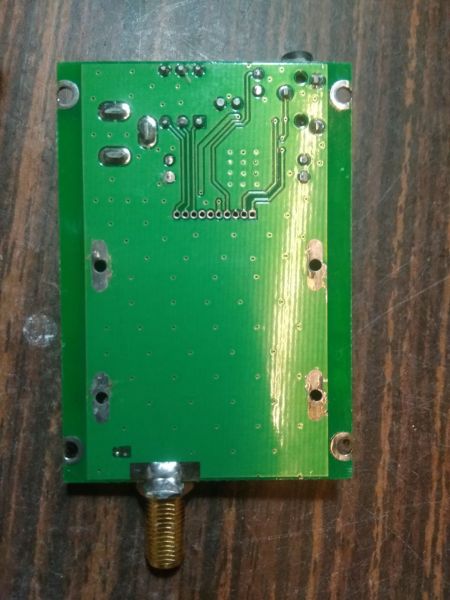

Помогите опознать устройство.

На плате:
EM78P153S
U2860B
MB15E07SL
zarlink sl1461sa

В итоге поставил STI 3411A Заработало. Похоже все эти DC- шки более менее одинаковы.

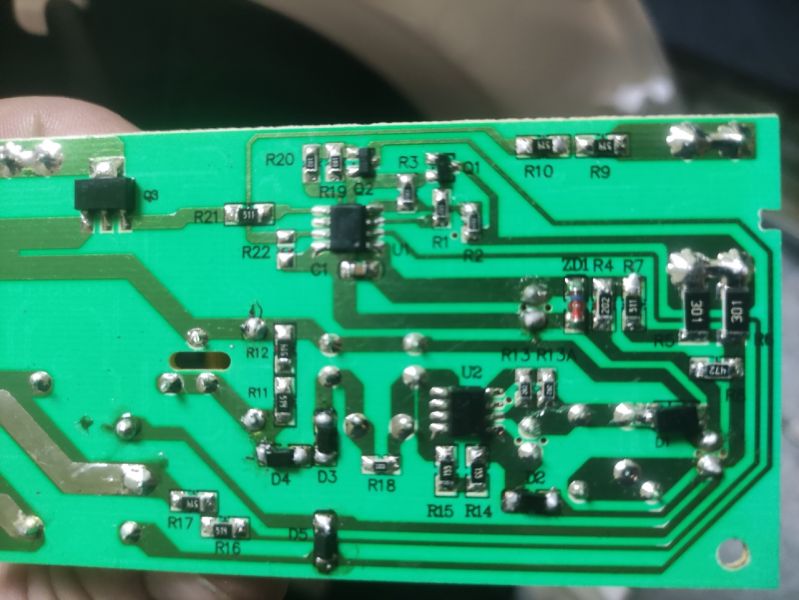

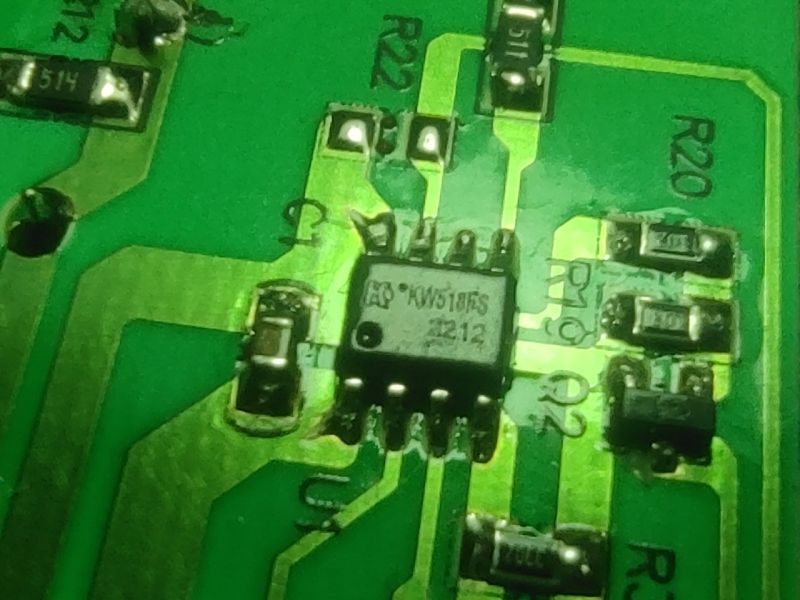

Всем доброго времени суток. Помогите опознать элемент. Стоит в управлении помпой парогенератора. [url=https://img.radiokot.ru/files/148559/medium/3vooin5qbc.jpg]

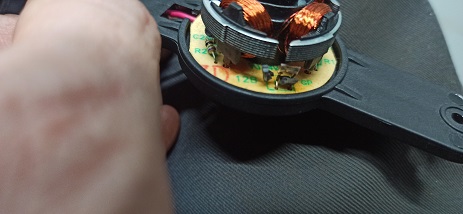

доброго дня, подскажите какой элемент стоит на плате вентилятора охлаждения автохолодильника. Похож на транзистор,три вывода.Сгорел от подключения в сеть 24в вместо 12в. Вентилятор Yate loon m-305IB. И что можно поставить вместо него.

Это может быть датчик Холла, если стоял близко к магниту ротора.

Изучай - устройство компьютерного вентилятора
Если получиться изучить то и ответы сами собой появятся
и даже станет понятно что такое датчик Холла.

А если нет, то запасной вариант более груб но прост.
Это всего лишь вентилятор коих разных вокруг нас видимо невидимо.
Останется найти подходящий и при необходимости подпилить-подогнать что бы влезло.

Спасибо за помощь, и подумать не мог что там датчик Холла))) Но теперь хотя бы понятно куда копать)

Копание надо начать с простого.
Для того что бы горелое отпаять надо плату поднять.
А это уж как получиться и получиться ли вообще.

Зачем отпаивать?
Откусить, потом к торчащим выводам припаяться.
