Смартфон Oppo F9 Pro
Отвалился (механически) LCD конектор.
Самому припаять новый конектор не удалось в ремонтной мастерской тоже.
Другие мастерские отказались.
В итоге (криворукого ремонта собственного) получил убитые дорожки.
Но соединил контакт к контакту с помощью пайки тонкими проводками телефон и монитор.
Увы не включается.
Очень хочу сам разобраться как выявить точно причину не включения дисплея.
Просто реально хочу научиться этим тонкостям.
В инете перечитал много, но много не понимаю напрочь.
Помогите советами в принципе с чего начинать ремонт дисплеев?
Выяснить каким стандартом он подключен? Проверить питание? Где ? между какими контактами...... ?
Я готов читать и учиться самому оч хочется. Присылайте ссылки! Буду рад. Сам нахожу инфы не много. Видимо не так ищу.

Первый вопрос назрел каким стандартом подключен дисплей?
Про стандарты читал знаю их в теории. Но много нестыковок.
В количестве контактов, в функционале контактов и тп и тд.

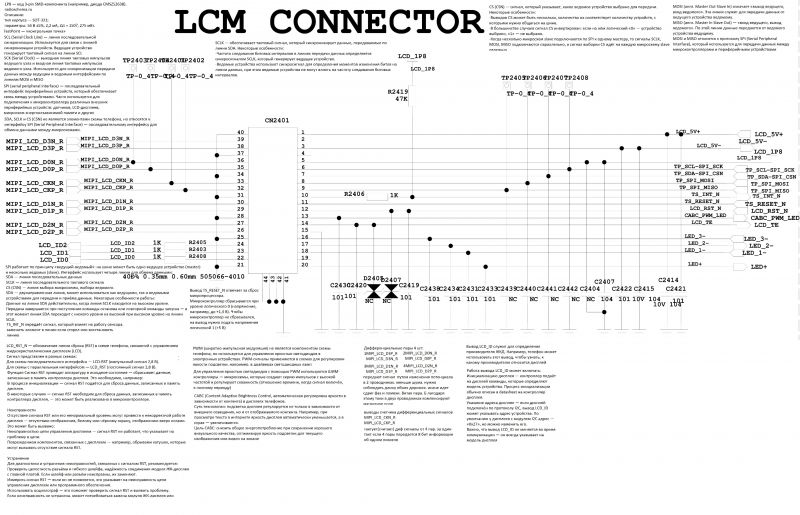

Прикладываю схему распиновку

Рискну закинуть пять копеек
Дисплей смарта -- это два компонента, стекло (так называемое) и контроллер. По маркировке на дисплее находите описание и выясняете, какой контроллер тут применяется. После этого ищете даташит на этот контроллер и изучаете его. Сопоставляя распиновку подключения дисплея в Вашем смарте (намного лучше, если найдёте схему именно этого смарта) и варианты, расписанные в даташите -- выясняете по какому интерфейсу подключен дисплей именно в этой модели смарта ...
Дальше будет прощЕе ...

З.Ы. А невключаться он может по простой причине -- нет питания на подсветке дисплея ...

Новый дисплей недорого стоит. Я бы на твоем месте бросил это гиблое дело и заказал бы и клей т7000

Ну во-первых - разъёмы в телефонах просто так не отваливаются!
Это следствие грубого механического воздействия.
В мастерских, которые отказались - умные люди сидят.



Люди с опытом отказались - а ты-то куда полез!?




Свои хотелки надо соразмерять со своими возможностями.
Это не твоё! Займись чем-нибудь другим.




У тебя на руках аппарат с механически повреждённой платой!
Какие нахрен стандарты подключения дисплея?!
Это всё равно что мертвому припарка.
ТРУП у тебя на руках! ТРУП!
Иди в магазин за новым телефоном.

Даташит есть pin совпадают, все от моего телефона.
Откапал в сети проверил.
В pin контактах 4 канала(+/-) соответственно, для передачи бит информации. И канал тоже (+/-) счетчик тактовый.
Каналы подсветки, каналы lcd_id.
Но я не пойму что это за стандарт.... так как четкого понимая пока нет. Допустим я не могу понять какие выводы и каналы принадлежат стандарту MIPI DSI в интернете как то обобщенно. Интуиция говорит что это MIPI DSI. Просто у меня pin 40 шт. А стандарт MIPI DSI говорит надо 24 или 39 что бы было. оО
Если у кого имеются ссылки на стандарты и тп. Скиньте пожалуйста почитать. Пока шерстю интернет дальше. Так как хочу точно научиться понимать что у меня за дисплей на руках.

А по поводу не включается. Включаю смарт. На pin +/-5 вольт есть напруга. Если слушать каналы передачи бит информации. То по нулям. А если щелкнуть кнопкой питания один раз, типа как хочешь часы глянуть на бит каналах появляется движуха. И через 15 сек гаснет. (Это я на нем автовыключение ставил, точно помню)
Тоесть сигнал данных идет. Но возможно не включается подсветка. Так как на аноде и катодах ноль реакции.... на аноде +4.0 помойму. На катодах 1.7, 1.4, 1.4 и изминений не происходит....
Так или иначе должна включаться подсветка. Что ее включает?
Точнее я знаю что ее включает, команда от контроллера.
Докапаться до него самого пока не могу физически. Есть ли способ убедиться подстветка не включается нет на ее включение сигнала? Или она реально не рабочая? Но тут сразу вопрос. Почему тогда тач не пашет? Поидее нажал кнопку включить, разблокировал тачем и тогда должно напряжение питания на мониторе остаться... типа экран разблокировался но этого нет...
В общем пока не понятки. По этому определю стандарт, какие пины для чего нужны, какие наних должны быть показания вольтажа. Но я пока не могу даже найти нечего... вот есть канал +LED, -LED в даташит. Но не слово какое напряжение должно быть в включенном состоянии выключенном и тп. По этому и хочу точно выяснить стандарт и прочитать по выводам что там должно быть.
Но если не туда капаю направьте!)

Добавлено after 3 minutes 32 seconds:

Понимаю, но я хочу уметь ремонтировпть и разбираться с дисплеями, желание поднять опыт в этих вопросах, по этому я здесь. Точно уметь разобраться что сломалось и тп. Понятное дело такой опыт вопрос времени и тп. Много надо перечинить. Вот я и учусь.

Добавлено after 11 minutes 41 second:
DJINO, я понимаю ваше недовольство. И в целом вы правы. Но хотелки я не оставлю свои.
А поповоду механического воздействия. Вы правы он падал несколько раз конектор от тряски выскакивал шлейф отсоединялся. Приходилось открывать заднию крышку и ставить назад. Но так как у этих конекторов довольно короткий цыкл соединил/рассоединил, естественно в один момент он просто начал разваливаться. Я не долго думая отнес в мастерскую его дал новый коннектор сам нашел, мастер пытался его припаять говорит не смогу, когда отдал я оглядел он уже пару ножек оторвал. Носил пол месяца по другим все на отрез не берут. Что ж я решил буду учиться сам. Так что по сути сама плата работает. И он еще работал если пальцем канектор плотно прижать можно было еще увидеть рабочий экран. Но все ж время держать не будешь. Да проще купить новый смарт в целом ему красная цена 5тр. Но я сдесь за советами по делу. И вас тоже прошу подключиться с советами. Может вы знаете что то?

вячеслав4777
Если плата рабочая, то самый оптимальный вариант, как тебе уже подсказали, - купить новый модуль и тюбик клея, и собрать телефон.
И кстати! Мы до сих пор не видели предмета разговора.
Хоть-бы фото выложил!
В каком состоянии плата, разъёмы, шлейф?
