Сделал такой фильтр. Фильтрует и играет.
Задача подать сигнал и убрать некие СЧ частоты ( напишите какие частоты тут вырезаны и на сколько ) далее сигнал снимается с выхода
Уровень сигналов что по входу что по выходу должен быть одинаковый.
Подскажите так же про рабочие точки и так далее чтоб схему настроить правильно.
Из приборов только цифровой мультиметр.
Сигнал подается 1 В

В общем посмотрел схемы фильтров всяких
Взял один за основу на ОУ
А второй ОУ взял как вычитатель.
Мне нужно чтобы был выход НЧ и (СЧ+ВЧ)
Как думаете правильно ли сделал ? В железе вроде играет
Так же не понятно тип фильтра по входу и его частотные сфойства - кто знает поясните какие частоты он режет.
И так в целом как схема что улучшить или не надо лучше

Подскажите как эту схему запитать от 1 полярки ?

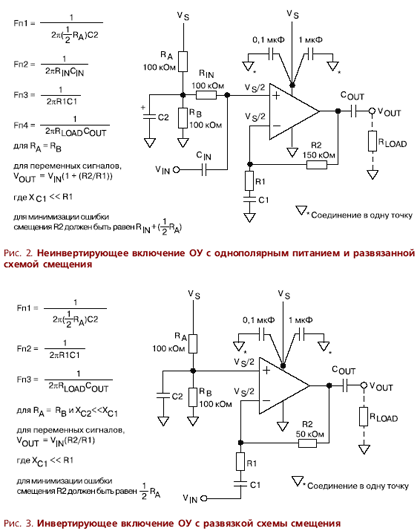

За основу взял эту
но не понятно куда что подключать
Нужно эту запитать
Так же не понятно почему там 1мОм можно поставить 10к или 100к ?

Примерно так


Делай разницу между 1МΩ и 1mΩ

Примерно так




по сути как в моей схеме смещения через 2 резистора.
А вот вопрос там 2 резистора от плюса минуса и общая точка через еще такой же резистор и подается в + оу
А этот третий резистор может поставить в вашу схему который является общим?
И меня озадачивает что 1 плечо конденсатором подперто, а другое нет

Может так надо?
и как вариант на оу можно как раз половина оу будет в работе



А зачем мои посты обьеденили ? Я отдельно спрашивал про преамп с фильтрацией на транзисторах
И фильтр на оу с выбором его питания

На этот вопрос ответить не очень сложно.
для стабильности.

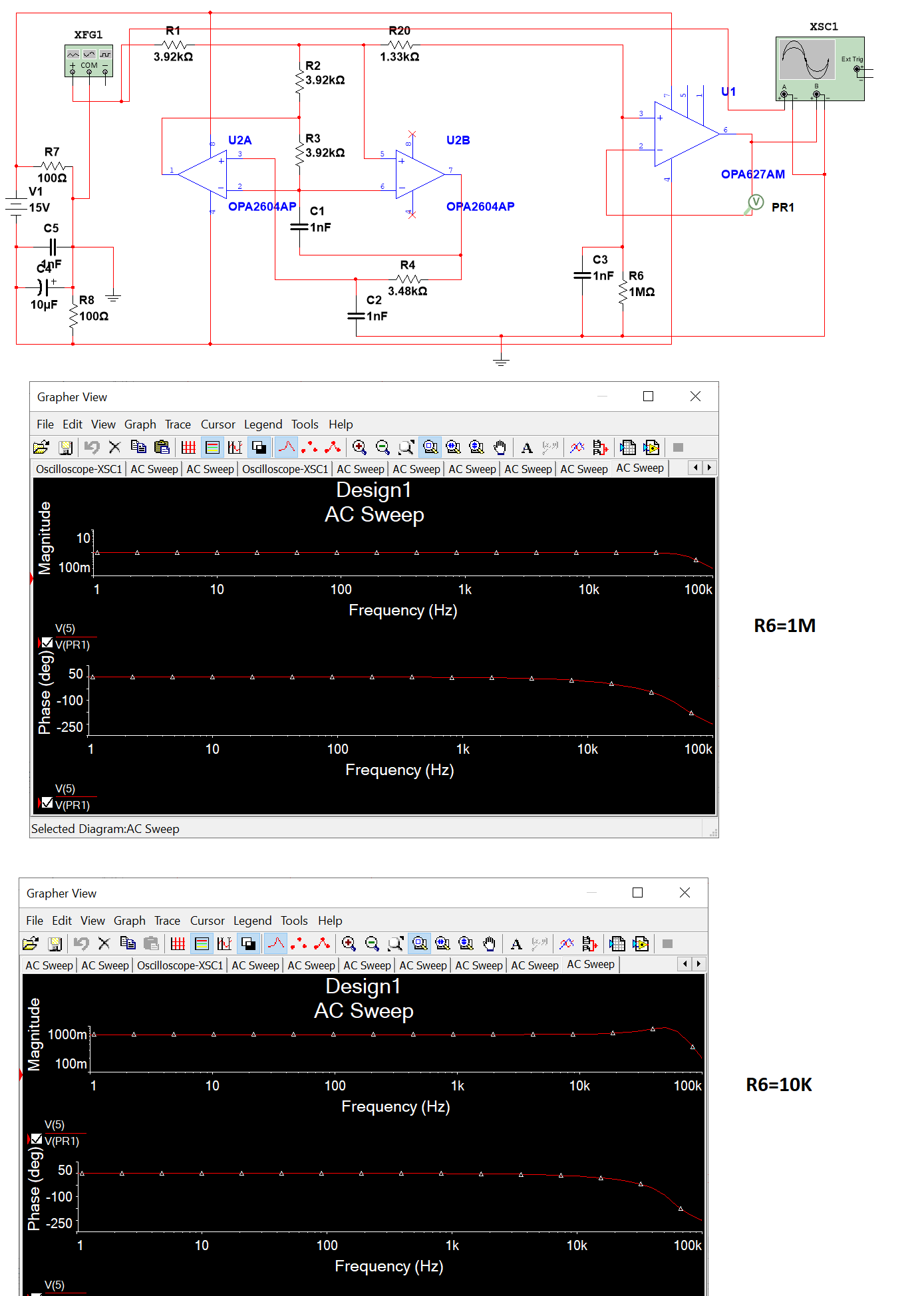

Повторитель на OPA627 имеет входное сопротивление 8 ТераОм. (8*10^12) поэтому введением этого резистора снижают входное сопротивление до приемлимых значений.

Можно ли изменить на 100к не знаю, надо считать. На 10 лучше не надо. Всё зависит от частоты, на которой должна работать схема.
цепочка R3C4 образует ФНЧ первого порядка и если снизить сопротивление, резистора, то параметры фильтра поплывут.
