Виктор , а радиомикрофоны с самоликвидацией будут в ассортименте ?
"Огласите весь список " пож-ста )

Радиомикрофон на 2 транзисторах и микросхеме с питание 5 вольт

Схема радиомикрофона



Готовый радиомикрофон





Описание радиомикрофона

L1 на плате а L2 5 витков провода 0.3мм диаметр намотки 1.5 мм потребление непревышает 5 мА от элемента питания литиевая батарейка 2450 . настройка заключаеться в том что сразу ВЧ часть может незапуститься поэтому нужно немного раздвинуть катушку L2 и по волномеру настроиться на максимум излучения затем установить нужный порог чувствительности переменным резистором . Дальность на радиосканер уверено 200 м

для первого транзистора: BFR93A хорошо подходит для использования как усилитель микрофона .

То чтоб верхИ хорошо воспроизводил..

в идеале туда лучше подходит 0-транзистор с очевиднейшим перемещением микрофона на место R6

при этом там даж изенений схемы регулировки можно не делать, просто удалить все начиная с С2 влево.

Радиомикрофон с приемником с питанием от 2 до 5 вольт

Схема радиомикрофона







Приемник

Схема приемника







Описание радиомикрофона

Цифровой радиомикрофон с приемником.
Предназначен для акустического контроля помещений .
Имеет следующие характеристики :

Ток потребления передатчика — 12 мА
Мощность передатчика — 10 мВт
Номинальное напряжение питания передатчика 2 … 3 вольта
Максимальное напряжение питания передатчика 5 вольт
Частота передачи 407,3 МГц
Модуляция 100% АМ

Ток потребления приемника — 25 мА
Индикатор разряженной батареи — мигающий светодиод ( когда батарея нормальная , горит постоянно )
Номинальное напряжение питания 2 … 3 вольта
Максимальное напряжение питания 5 вольт
Чувствительность — 1 … 2 мкв
Промежуточная частота 10,7 МГц
Частота приема 407,3 МГц
Дальность уверенной работы пары приемник / передатчик около 300 м в пределах прямой видимости .
Преимущества
Невозможность прослушивания информации посторонними лицами .
Особенности работы
В качестве эксперимента были собраны 3 пары устройств . Все заработали сразу .
Опорные кварцы ПРМ и ПРД могут быть в пределах 10 — 13 МГц . Единственное условие , чтобы они были одинаковой частоты .
При кварце 10 МГц частота дискретизации 10 Кгц . Она пропорционально растет с ростом частоты опорного генератора контроллера .Было принято решение остановиться на частоте 12,8 МГц , по причине доступности резонаторов при весьма хорошем качестве звука . Видимо кварцы возможно применить и на более высокие частоты , однако выше 13 МГц эксперименты не проводились .
Устройство в целом в настройке не нуждается . Единственно , что придется подбирать — резистор датчика напряжения АКБ приемника . Следует позаботиться о том , чтобы светодиод «заморгал» ( сигнал , что батарея разряжена ) от напряжения 2,2 вольта ( резистор 3,3 к в базовой цепи ВС 846, обозначенный звездочкой на схеме ) .
Чувствительность приемника можно несколько повысить , заменив транзистор ВС846 ( 2й каскад УПЧ ) на более высокочастотный ( 2SC3356 ) .Однако при питании приемника более 3 вольт такой УПЧ может самовозбудиться !
Так , как данными модулируется оконечный каскад передатчика , а задающий генератор все время включен , на близких расстояниях ( 0,5 — 1 м ) от передатчика приемник может « замолкать»или «фонить ». Он будет принимать несущую частоту близко расположенного задающего генератора передатчика , что приводит к « порче » данных с усилителя мощности .
Для устранения этого эффекта следует в процессе проверки и сборки не подключать антенну к приемнику или разнести передатчик и приемник друг от друга не менее чем а 2 метра .

Схема микроконтроллера без программного кода или хотя бы скомпилированного .hex/.bin ... - это всего лишь схема. Еe невозможно повторить, из неe невозможно заимствовать идеи.

Радиомикрофон на кварце и микросхеме AM & FM 1ИС и на 2 транзисторах

Схема радиомикрофона



Описание радиомикрофона

Данный радиомикрофон передает и AM и FM сигнал одновременно на двух разных частотах: AM - 20 МГц FM -100 МГц.
Для передачи FM сигнала используется пятая гармоника основной частоты 20 мгц, поэтому его радиус действия меньше чем у AM сигнала, который может непосредственно передовать аудио сигнал. Транзисторы Q1, Q2 образуют усилительный каскад, который питает модулятор, сделанный на элементах ИЛИ - НЕ. Для приема используйте длинную проволочную антенну.

Ага-один конец проволоки на дерево,другой в ухо!Или в ж..у!

А вы сами-то, эту схему:

Спойлер

проверяли?

Ладно, второй транзистор работает без смещения, это мелочь, то, что кварцевый генератор при таком включении не возбулится - тоже. А то, что максимальная частота работы КМОП логики серии CD4000 всего 1 мегагерц- это уже серьёзно. Может быть, такая схема и возбудится, если взять SN74HC4001 или 74HC02...
Да и схема всключения "странная". Сам кварцевый генератор- ну, как бы похоже- кварц в обратной связи между входом и выходом инвертора, а почему модуляция идёт на 6 вывод, при том, что, больше к этому элементу ничего не подключено?

https://vrtp.ru/index.php?act=categorie ... ticle=3052

Радиомикрофон на MRF49XA с питанием на 5 вольт

Схема радиомикрофона



Печатная плата радиомикрофона



Описание радиомикрофона

Благодаря применению микросхемы MRF49XA , частотный диапазон работы устройства может быть 430 - 439 МГц , 860 - 879 МГц , 900 - 929 МГц с шагом 2,5 / 5 / 7,5 кгц . Это только в случае использования кварцевого резонатора 10 МГц , предусмотреного
производителем ! Опорный кварц может быть в пределах 9 - 11 МГц ( судя по даташиту ) .
Вся частотная сетка , при использовании нестандартного кварца , сместится .
Например , программно установлена частота 439 МГц ( опорный кварц 10 МГц ) .
Если опорный кварц заменить на 11 МГц , частота будет 439:10x11= 482,9 Мгц .
Если опорный кварц заменить на 9 МГц , частота будет 439:10x 9 = 395,1 Мгц .
Аналогичная картина будет наблюдаться и в других диапазонах .
Устройством управляет микроконтроллер PIC12F675 .
Функция VOX реализована на встроенном компараторе микроконтроллера .
Если уровень НЧ сигнала с микрофонного усилителя превысит пороговый ( задается программно в EEPROM ) , контроллер включает MRF49XA в режим передачи на заданное время ( задается программно в EEPROM ) .
Технические характеристики устройства .
Ток потребления в ждущем режиме - 1 мА
Ток потребления в рабочем режиме - 40 мА
Мощность передатчика - 50 мВт
Модуляция - WFM
Диапазон питающего напряжения - 2,2 ... 5 Вольт
Программирование контроллера .
ВНИМАНИЕ !
Контроллер следует прошить файлом НЕХ .
Прошитый контроллер сам себе пропишет значения в EEPROM по факту включения .
Они будут соответствовать …
80 1F - поддиапазон 4хх МГц ( CONFIG RG )
AE 10 - точное значение частоты = 439 MHz ( FREG SETTING RG )
0A - время работы радиомикрофона в режиме передачи после срабатывания
VOX x 0,5 ( в секундах ) .
0A ( HEX ) = 10 ( DEC ) = 5 cекундам . Числа могут быть от 1 ( 0,5 сек ) до FE ( 127 cек ) .
AA - порог срабатывания VOX . Числа могут быть от А0 ( самая высокая чувствительность ) до АF ( самая низкая чувствительность ) .
Все эти значения можно менять вручную по желанию .
Частоту удобно корректировать , руководствуясь подсказкой программы RFICDA .
Следует выбрать чип TRC102 ( полный аналог MRF49XA ) .
Если в любую из используемых ячеек вписать FF , она по факту следующего включения немедленно перепишется контроллером значением по умолчанию .
Точную установку уровня VOX удобно произвести , подобрав резистор R VOX.
Для работы радиомикрофона в режиме УЧМ , следует параллельно варикапу установить конденсатор , уменьшающий индекс модуляции .

И где этот НЕХ?

зы..
Вот здесь:
https://vrtp.ru/index.php?act=categorie ... ticle=3323
нашлась весьма похожая схема:
https://vrtp.ru/screenshots/13379559993323_Mic.GIF
НО!!! Самое интересное в конце страницы:

Радиомикрофон на микросхеме и на 2 транзисторах с питанием на 9 вольт

Схема радиомикрофона



Описание радиомикрофона

Радиомикрофон имеет всего один контур, настраиваемый в резонанс по максимуму излучаемой мощности.Кварцевый резонатор на частоту около 49 МГц был методично выковырян мною в далекие времена из радиотелефона (работавшего почему-то как глушитель 1-го телеканала). В принципе сгодится любой кварцевый резонатор с близкой частотой. Важно, что бы его утроенная частота находилась бы в районе 150 МГц. В противном случае, возможно, придется изменять число витков в катушке L1 (ну или сжимать / раздвигать эти витки). Катушки имеют: L1 - 5 витков на оправке 4 мм проводом 0.6 мм. L2 - 5 витков на оправке 5 мм проводом 0.8 мм. L3 - располагают внутри L2, она содержит 4..5 витков ее внутренний диаметр 3 мм, провод 1 мм.
Ну микрофон электретный, можно поставить практически любой. Единственное, для установки необходимой девиации частоты, возможно, придется подобрать, R4. Подойдет любой операционник как отечественный так и зарубежный Радиомикрофон работает на расстоянии более 600 метров

Радиомикрофон на микросхеме с питанием на 6 вольт

Схема радиомикрофона

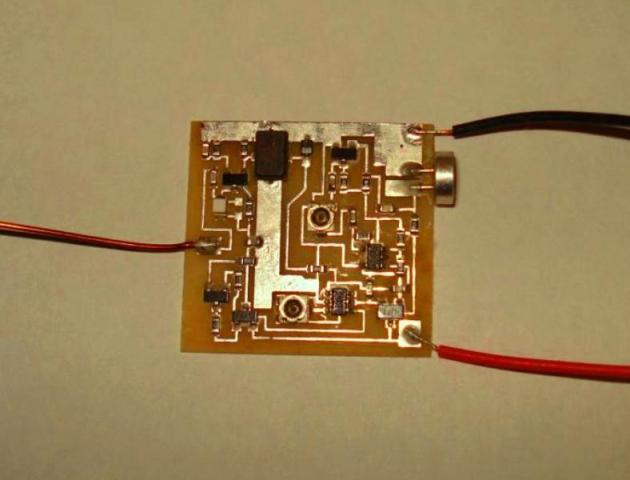

Готовая печатная плата



Описание радиомикрофона

Данный радиомикрофон обладает высокой чувствительностью за счёт применения двойного каскада усиления в НЧ тракте . Также радиомикрофон оснащён автоматическим голосовым включателем (VOX) .
Необходимый порог срабатывания устанавливается переменными резисторами расположенными на плате . Стабилизатор можно использовать любой от 3 до 5 вольт
