 Заголовок сообщения: Опознать деталь.
СообщениеДобавлено: Пт дек 12, 2025 10:11:43
Встал на лапы

Зарегистрирован: Ср окт 31, 2018 06:23:55
Сообщений: 148
Рейтинг сообщения: 0

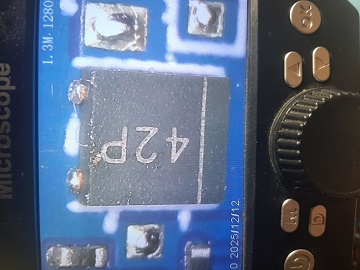

Как называется этот элемент,что на фото?Стоит на входе USB-C ,название 73P.Был закорочен по питанию.Сфоткал такой же,только с другой маркировкой.


Вложения:
20251212_083326.jpg [60.41 KiB]
Скачиваний: 38
Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Опознать деталь.
СообщениеДобавлено: Пт дек 12, 2025 17:17:56
Друг Кота
Аватар пользователя

Карма: 47
Рейтинг сообщений: 87
Зарегистрирован: Чт апр 29, 2010 01:54:10
Сообщений: 5401
Откуда: Сочи
Рейтинг сообщения: 0
По всей видимости супрессор который сработал по назначению.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Опознать деталь.
СообщениеДобавлено: Сб дек 13, 2025 14:40:22
Встал на лапы

Зарегистрирован: Ср окт 31, 2018 06:23:55
Сообщений: 148
Рейтинг сообщения: 0
По всей видимости супрессор который сработал по назначению.
А что можно поставить вместо его? Такой вряд ли можно найти.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Опознать деталь.
СообщениеДобавлено: Сб дек 13, 2025 14:54:27
Друг Кота
Аватар пользователя

Карма: 59
Рейтинг сообщений: 2218
Зарегистрирован: Чт янв 26, 2012 16:44:29
Сообщений: 19531
Откуда: Таксимо
Рейтинг сообщения: 0
Надо на таком же устройстве посмотреть быстрая зарядка какое максимальное питание берет, ну и от этого уже думать решать

Добавлено after 1 minute 50 seconds:
Или выпаять этот и проверить максимальное напряжение

_________________
Мои поставщики запчастей с отличной репутацией
texnomag.ru
radioremont.com
pl-1.org
4ip.info
elitan.ru


Вернуться наверх

Эиком - электронные компоненты и радиодетали
Не в сети
 Заголовок сообщения: Re: Опознать деталь.
СообщениеДобавлено: Сб дек 13, 2025 15:28:11
Встал на лапы

Зарегистрирован: Ср окт 31, 2018 06:23:55
Сообщений: 148
Рейтинг сообщения: 0
Надо на таком же устройстве посмотреть быстрая зарядка какое максимальное питание берет, ну и от этого уже думать решать

Добавлено after 1 minute 50 seconds:
Или выпаять этот и проверить максимальное напряжение

А если без него,так он заряжает нормально,но до каких пор? Там стоял чип с маркировкой 73P,когда выпаивал,он повредился.73 стоял на входе usb-c.На фото который стоит на вх.аккумулятора.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Опознать деталь.
СообщениеДобавлено: Сб дек 13, 2025 23:41:12
Друг Кота
Аватар пользователя

Карма: 47
Рейтинг сообщений: 87
Зарегистрирован: Чт апр 29, 2010 01:54:10
Сообщений: 5401
Откуда: Сочи
Рейтинг сообщения: 0
Если прошибло супрессор, то у вас там что то проскочило по питанию.
Без него лучше не включать. Можно конечно мощный стабилитрон включить анодом
на массу а катодом на +пит, в два раза превышающий рабочее напряжение, так в старину
часто делали. Задача супрессора поглощать всякие выбросы. А если уж его прошибает,
тут явно есть причина.
По напряжению супрессор должен превышать рабочее напряжение на 80%
максимум. У вас явно что то китайское.
У меня где то была кучка низковольтных супрессоров. Завтра посмотрю по обозначениям
что может подойти с рабочим напряжением для 5в цепи.
А вы определите напряжение в цепи которого эта штука стояла. И всё понятно станет.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Опознать деталь.
СообщениеДобавлено: Вс дек 14, 2025 00:28:03
Друг Кота
Аватар пользователя

Карма: 182
Рейтинг сообщений: 8322
Зарегистрирован: Пт фев 04, 2011 17:57:51
Сообщений: 20009
Откуда: Рыбинск
Рейтинг сообщения: 0
Медали: 1
Лучший человек Форума 2017 (1)
zenner писал(а):
По напряжению супрессор должен превышать рабочее напряжение на 80%
Они и так срабатывают при заметно большем, чем их номинал напряжении. На "5 вольт" например от 6,5-7 и выше и ограничит где то до 9ти. Номинал их - это напряжение несрабатывания с минимальным током через супрессор.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Опознать деталь.
СообщениеДобавлено: Вс дек 14, 2025 13:07:32
Встал на лапы

Зарегистрирован: Ср окт 31, 2018 06:23:55
Сообщений: 148
Рейтинг сообщения: 0
Если прошибло супрессор, то у вас там что то проскочило по питанию.
Без него лучше не включать. Можно конечно мощный стабилитрон включить анодом
на массу а катодом на +пит, в два раза превышающий рабочее напряжение, так в старину
часто делали. Задача супрессора поглощать всякие выбросы. А если уж его прошибает,
тут явно есть причина.
По напряжению супрессор должен превышать рабочее напряжение на 80%
максимум. У вас явно что то китайское.
У меня где то была кучка низковольтных супрессоров. Завтра посмотрю по обозначениям
что может подойти с рабочим напряжением для 5в цепи.
А вы определите напряжение в цепи которого эта штука стояла. И всё понятно станет.

Так зарядное даёт же 5 вольт. Супрессор стоял в цепи USB-C.
