 Заголовок сообщения: Re: Чайник-термос (термопот)
СообщениеДобавлено: Сб мар 16, 2013 12:32:56
Говорящий с текстолитом

Карма: 9
Рейтинг сообщений: 81
Зарегистрирован: Пн янв 11, 2010 20:48:59
Сообщений: 1508
Откуда: Ульяновск, п. Жадовка
Рейтинг сообщения: 0
Датчик механический. Используются биметаллические пластины.
Можно конечно собрать на терморезисторе с реле и поставить все внутрь вместо штатного термодатчика
вроде такого http://www.masterkit.ru/info/magshow.php?num=120


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Чайник-термос (термопот)
СообщениеДобавлено: Вт янв 21, 2014 12:55:43
Электрический кот
Аватар пользователя

Карма: -5
Рейтинг сообщений: -30
Зарегистрирован: Чт дек 06, 2012 09:30:19
Сообщений: 1014
Рейтинг сообщения: 0
Еле тёплая вода, до порога кипения не догревается. Датчики, в холодном состоянии, замкнуты. Подключены последовательно с тремя проводами в керамической изоляции. Провода, судя по всему, образуют два тэна, сопротивлением по 700 Ом. Проводимость есть, что не так? Нормальное ли это сопротивление? Что это за "последовательное включение двух тэнов без доп. переключения"? Почему еле греет?


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Чайник-термос (термопот)
СообщениеДобавлено: Вт янв 21, 2014 18:26:30
Говорящий с текстолитом

Карма: 9
Рейтинг сообщений: 81
Зарегистрирован: Пн янв 11, 2010 20:48:59
Сообщений: 1508
Откуда: Ульяновск, п. Жадовка
Рейтинг сообщения: 0
Обрыв силовой спирали. Если негде купить и есть желание продлить работу чайника, то можно купить спираль от электроплитки и намотать вместо сгоревшей. эх и трудно же правда..


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Чайник-термос (термопот)
СообщениеДобавлено: Пт янв 24, 2014 16:31:48
Электрический кот
Аватар пользователя

Карма: -5
Рейтинг сообщений: -30
Зарегистрирован: Чт дек 06, 2012 09:30:19
Сообщений: 1014
Рейтинг сообщения: 0
Что за силовая спираль? То - что я называю тєном? Почему тогда она звонится на два по 700 Ом? Если обрыв, не должно звоиться. Если спирали - какой из двух? Это как?


Вернуться наверх

Эиком - электронные компоненты и радиодетали
Не в сети
 Заголовок сообщения: Re: Чайник-термос (термопот)
СообщениеДобавлено: Пт янв 24, 2014 18:46:42
Говорящий с текстолитом

Карма: 9
Рейтинг сообщений: 81
Зарегистрирован: Пн янв 11, 2010 20:48:59
Сообщений: 1508
Откуда: Ульяновск, п. Жадовка
Рейтинг сообщения: 0
не знаю как правильнее. Тэн состоит из двух спиралей намотанных на полоске слюды и запечатанные в металл. Та, что на подогрев имеет сопротивление около 700 ом.
А та, что на кипячение - порядка 60-70 Ом. Почитайте http://www.eleczon.ru/praktika/remont/c ... termo.html
Она явно в обрыве.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Чайник-термос (термопот)
СообщениеДобавлено: Чт янв 30, 2014 18:59:57
Электрический кот
Аватар пользователя

Карма: -5
Рейтинг сообщений: -30
Зарегистрирован: Чт дек 06, 2012 09:30:19
Сообщений: 1014
Рейтинг сообщения: 0
Спасибо, починил. Хотя так и остался открытым вопрос - почему нагревающая спираль тоже звонилась на 700 Ом.

Прошу поделиться мыслями по поводу того - почему лампочка "удержание", горит очень тускло и помпа при этом, не включается нажатием кнопки? Это изредка. Обычно работает нормально. Такое ощущение - контакт неисправен, или термодатчик перегревается.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Чайник-термос (термопот)
СообщениеДобавлено: Чт янв 30, 2014 19:21:40
Говорящий с текстолитом

Карма: 9
Рейтинг сообщений: 81
Зарегистрирован: Пн янв 11, 2010 20:48:59
Сообщений: 1508
Откуда: Ульяновск, п. Жадовка
Рейтинг сообщения: 0
Обычно помпа подключена через спираль подогрева. Грешить на нее можно. А вообще, пока нет схемы Вашего чайника, можно только гадать


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Чайник-термос (термопот)
СообщениеДобавлено: Пт фев 21, 2014 10:33:36
Электрический кот
Аватар пользователя

Карма: -5
Рейтинг сообщений: -30
Зарегистрирован: Чт дек 06, 2012 09:30:19
Сообщений: 1014
Рейтинг сообщения: 0
После нагрева, когда происходит переключение на "поддержание", лампочка "поддержание" еле светится, насос не включается, сколько кнопку не жми. Что это может быть за поломка?


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Чайник-термос (термопот)
СообщениеДобавлено: Пт фев 21, 2014 10:48:28
Говорящий с текстолитом

Карма: 9
Рейтинг сообщений: 81
Зарегистрирован: Пн янв 11, 2010 20:48:59
Сообщений: 1508
Откуда: Ульяновск, п. Жадовка
Рейтинг сообщения: 0
спираль подогрева перегорела.

как вариант наьрать десяток 5 ватных резисторов на нужное сопротивление и хомутом притянуть к колбе чайника. использовать цепочку резисторов ваместо спирали подогрева. подогрев примерно 30Вт. Итого надо хотя бы 6 резисторов


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Чайник-термос (термопот)
СообщениеДобавлено: Пн апр 28, 2014 21:57:46
Электрический кот
Аватар пользователя

Карма: -5
Рейтинг сообщений: -30
Зарегистрирован: Чт дек 06, 2012 09:30:19
Сообщений: 1014
Рейтинг сообщения: 0
А какое напряжение и ток (мощность) помпы?


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Чайник-термос (термопот)
СообщениеДобавлено: Пн апр 28, 2014 22:24:15
Говорящий с текстолитом

Карма: 9
Рейтинг сообщений: 81
Зарегистрирован: Пн янв 11, 2010 20:48:59
Сообщений: 1508
Откуда: Ульяновск, п. Жадовка
Рейтинг сообщения: 0
по току не скажу. но напряжение моторчика помпы обычно 12-24 В.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Чайник-термос (термопот)
СообщениеДобавлено: Вт июн 03, 2014 14:26:46
Мучитель микросхем
Аватар пользователя

Зарегистрирован: Сб авг 11, 2012 19:16:39
Сообщений: 411
Рейтинг сообщения: 0
Всем мяу ! У меня тоже проблема похожая ! Мой термопот не переключается на поддержание температуры . Разобрал чайник , а там плата управления на транзисторах . Нашел пару пробитых ( один в прозванивается во всех направлениях , другой в КЗ ) , после их замены ( S 8050 ) , закипятил воду и стал пикать не перестовая . При этом все индикаторы погасли , кипячение прекратилось . После повторной разборке ни чего пробитого и подозрительного не нашел ! Я не знаю что ещё искать ! Подскажите , что ещё нужно проверить !


Вложения:

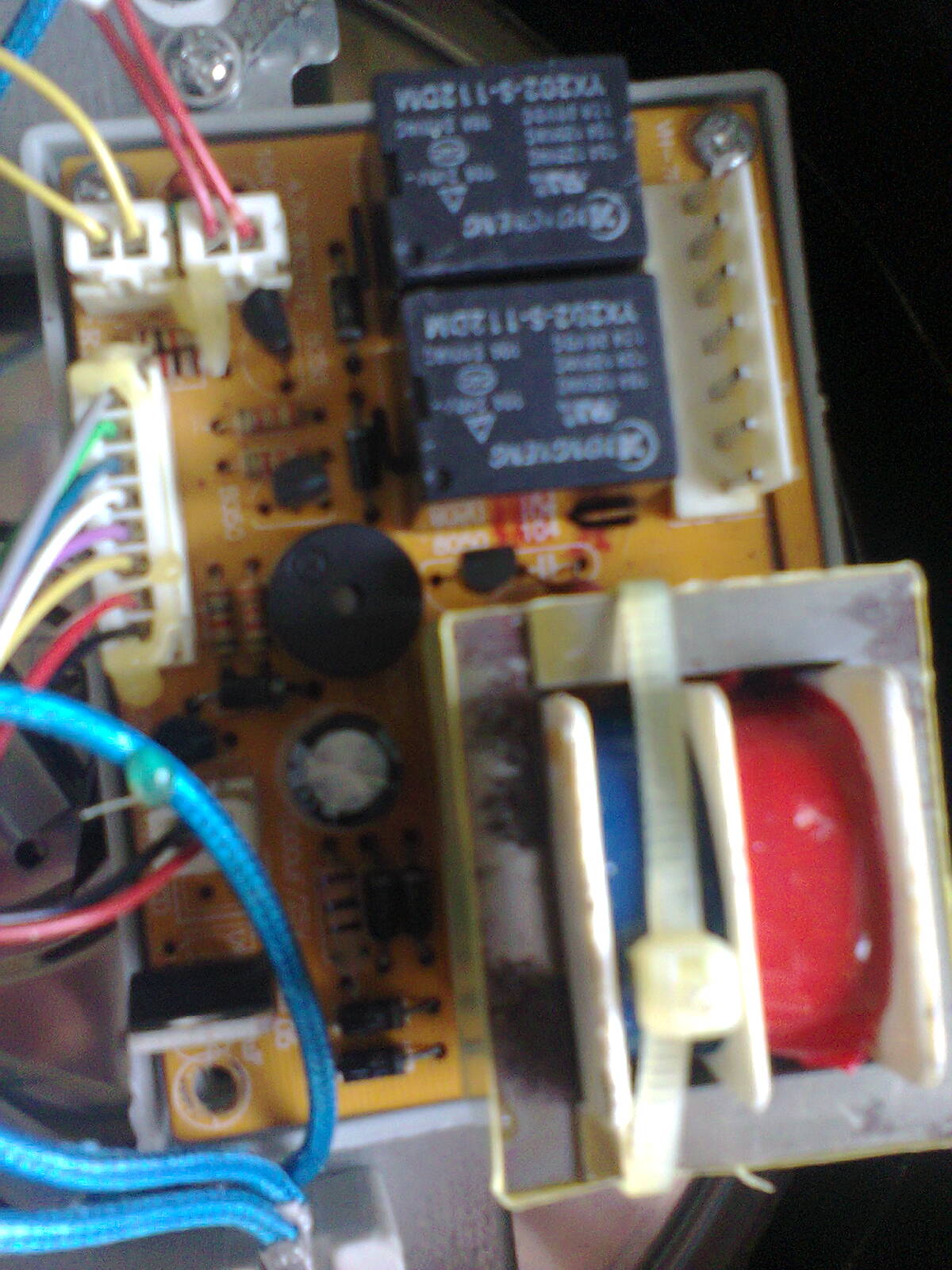

Комментарий к файлу: фото по лутше
Фото0036.jpg [239.55 KiB]
Скачиваний: 1500

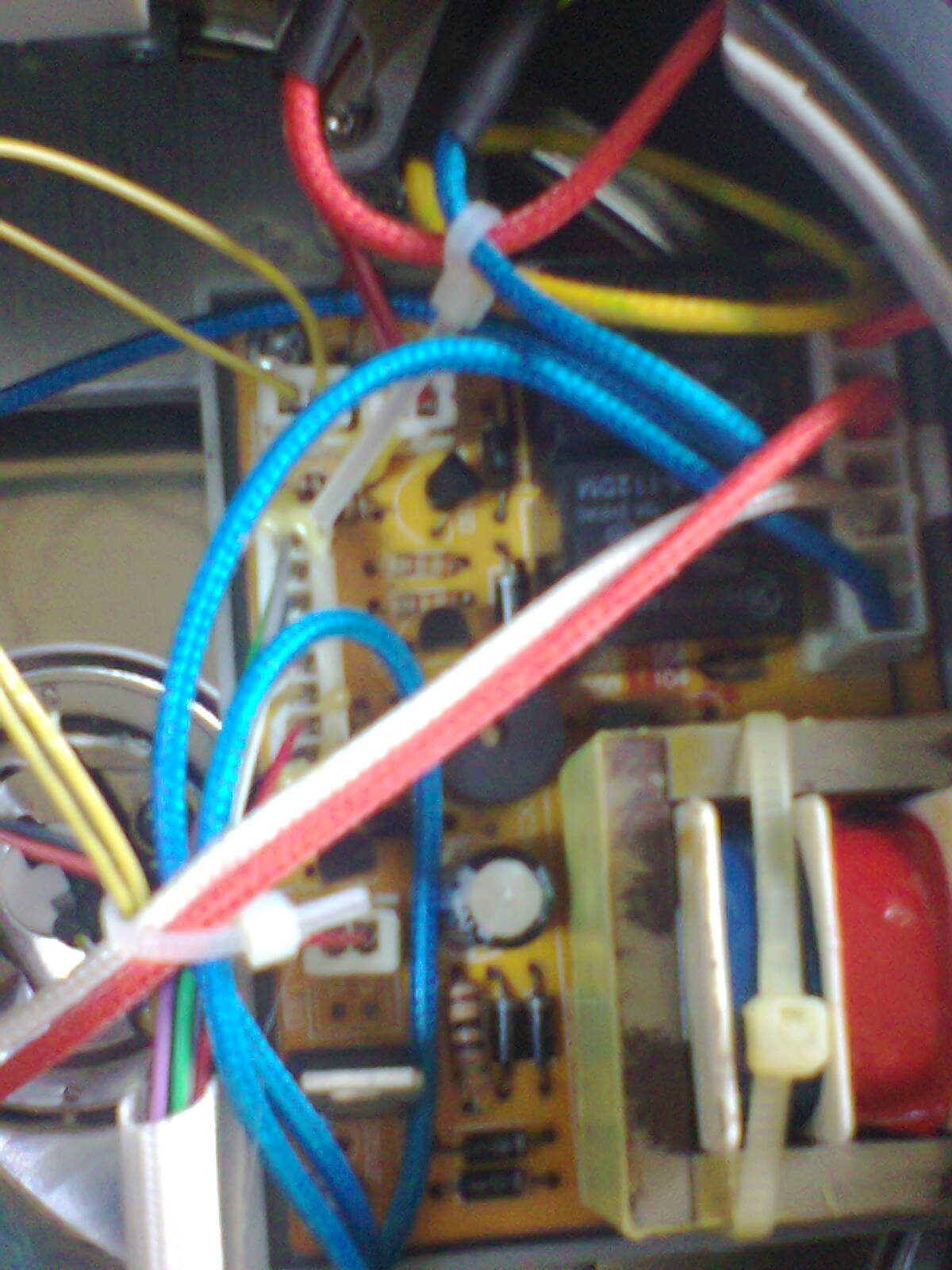

Комментарий к файлу: схема управления
Фото0035.jpg [200.64 KiB]
Скачиваний: 1315
Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Чайник-термос (термопот)
СообщениеДобавлено: Вт июн 03, 2014 16:46:00
Друг Кота
Аватар пользователя

Карма: 9
Рейтинг сообщений: 61
Зарегистрирован: Сб ноя 07, 2009 11:45:42
Сообщений: 4356
Рейтинг сообщения: 0
А он на поддержание переходит разве не от биметаллического датчика ? Хотя у меня чайник попроще был.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Чайник-термос (термопот)
СообщениеДобавлено: Ср июн 04, 2014 05:13:07
Мучитель микросхем
Аватар пользователя

Зарегистрирован: Сб авг 11, 2012 19:16:39
Сообщений: 411
Рейтинг сообщения: 0
Очень может быть !!!!!! Я , как-то , об этом не подумал !!! Спасибо за подсказку !!!! А как проверить биметалический датчик ?


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Чайник-термос (термопот)
СообщениеДобавлено: Ср июн 04, 2014 06:02:27
Друг Кота
Аватар пользователя

Карма: 9
Рейтинг сообщений: 61
Зарегистрирован: Сб ноя 07, 2009 11:45:42
Сообщений: 4356
Рейтинг сообщения: 0
Нагревать до 100гр и он должен щелкнуть.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Чайник-термос (термопот)
СообщениеДобавлено: Ср июн 04, 2014 08:09:50
Мучитель микросхем
Аватар пользователя

Зарегистрирован: Сб авг 11, 2012 19:16:39
Сообщений: 411
Рейтинг сообщения: 0
Понятно ! Сегодня попробую !!!!! Меня только смущает , что на данном термопоте не битермодатчики , а могут терморезисторы .


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Чайник-термос (термопот)
СообщениеДобавлено: Ср июн 04, 2014 09:19:04
Мучитель микросхем
Аватар пользователя

Зарегистрирован: Сб авг 11, 2012 19:16:39
Сообщений: 411
Рейтинг сообщения: 0
Ну что я могу сказать !!!!!! Я проверил датчик и он какой-то странный ! При подключении цешки , показывает какое-то сопротивление ( плавает от 60 до 40 Ом ) . При нагреве данного датчика , он щёлкнул , сопротивление упало до бесконечности и при остывании он опять щёлкнул и ОПЯТЬ появилось сопротивление около 10 Ом . Я думаю что данный датчик накрылся медным тазом ! Теперь ещё вопрос ,,,,, ЧТО ЭТО ТАКОЕ И С ЧЕМ ЕГО ЕДЯТ ????????


Вложения:
Комментарий к файлу: Что это такое и с чем его едят
Фото0037.jpg [227.17 KiB]
Скачиваний: 1573
Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Чайник-термос (термопот)
СообщениеДобавлено: Ср июн 04, 2014 12:07:28
Друг Кота
Аватар пользователя

Карма: 9
Рейтинг сообщений: 61
Зарегистрирован: Сб ноя 07, 2009 11:45:42
Сообщений: 4356
Рейтинг сообщения: 0
Плохо видно. Возможно термопредохранитель. Он цел ?


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Чайник-термос (термопот)
СообщениеДобавлено: Ср июн 04, 2014 15:37:09
Мучитель микросхем
Аватар пользователя

Зарегистрирован: Сб авг 11, 2012 19:16:39
Сообщений: 411
Рейтинг сообщения: 0
Предохранитель находится в другом месте и крепится по другому ! А эта штуковина крепится к колбе чайника через термопасту ! И что это такое не знаю . Пробовал прозванивать , цешка показывает обрыв ! Вот я и спрашиваю по своему не знанию - ЧЁ ЭТА ЗА ХРЕНЬ И ЗА ЧЁ ОНА ОТВЕЧАЕТ ?????????


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Чайник-термос (термопот)
СообщениеДобавлено: Ср июн 04, 2014 16:06:06
Первый раз сказал Мяу!

Зарегистрирован: Чт янв 30, 2014 12:37:59
Сообщений: 29
Рейтинг сообщения: 0
Ну это явно ТЕРМОпредохранитель(срабатывает при определённой температуре,которая должна быть отмаркирована на корпусе),обычно,в термопотах ТП на 85-92 град...
