Добрый день. Перестал светить jazz way psl 03 50w. Не могу найти схему драйвера. Или чем можно заменить?

Визуально есть горелые светодиоды ..может начать с них?

не помню не 1 дохлого драйва в таких дохнут там диоды причем обычно тупо деградирую и едва видны в темноте

Пробовал. Два верхних слева вышли из строя, выпаял, напрямую соеденил контакты. Включил, погорели ещё 4.Поэтому думаю что проблема не в светодиодах. А как драйвера проверить не знаю, диодный мост рабочий.

диоды замыкать ннелзя толка менять илучше все разом там все расчитано
ка в гирлянде-замкнеш 1й лампочку осмталным пизда придет быстро

Добавлено after 2 minutes 13 seconds:
а начинают РЕМОНТ с зарисовки схем девайса
у тя там 3 линейных драйва знать наверно 3ветви независимых хотя МБ их тупа запаралелии

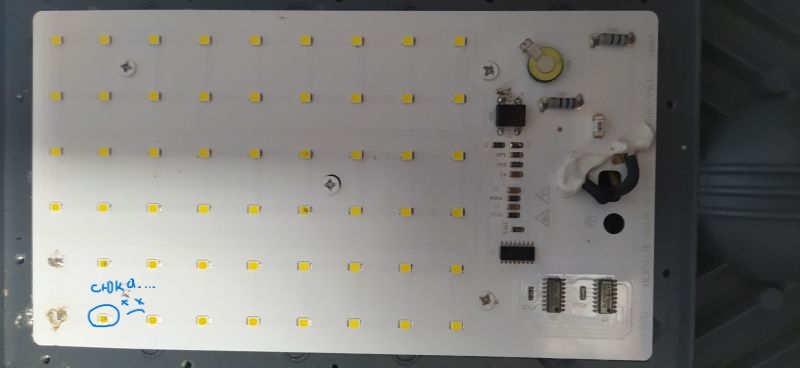

хм там в центре возле винта видно с точкой дохлый светик
мои рекомендации - купить на али смд светики под ваш размер и тупо все поменять..
драйвер 99% жив..
Вместо перемычек хотя бы диод
1N4148 100В 150мА
Ваще ширпотреб!

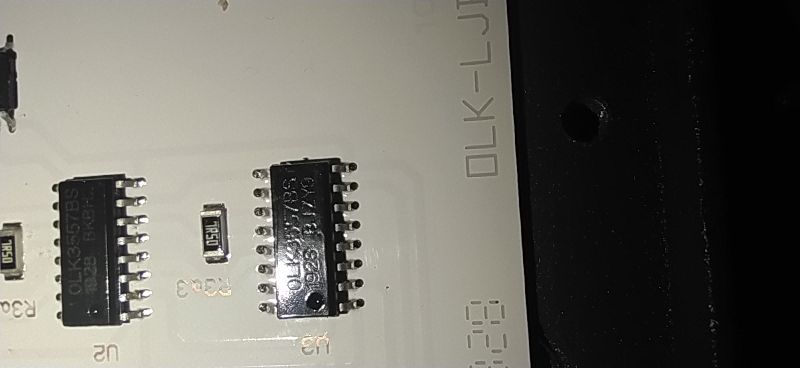

Проверил резисторы и конденсаторы, вроде рабочие. Только вот про звонкой пищат R3a1 R3a2 R3a3. Наверно потому что сопротивление низкое всего 7.8 Ом. Есть ещё одна плата така же, выпаял с неё светодиоды, запаял на другую. Включил, проработало минуту и снова перегорели светодиоды почти в тех же местах. Не уверен что дело в светодиодах.. .

прозванить лине5цйны дроване6 пробле6м
хотя врядли в них дело

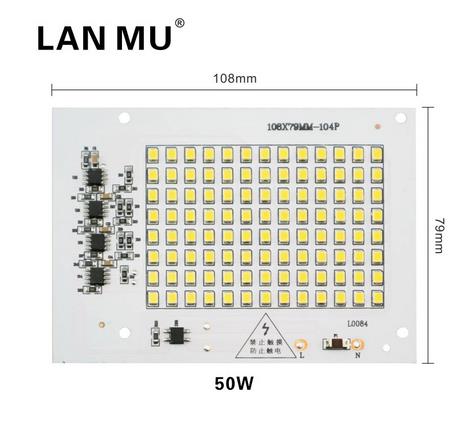

я дико извиняюсь: а не проще ли на АЛИКЕ купить рублей эдак за 252 светодиодные чипы на 50 ватт и не париться?
например здесь https://aliexpress.ru/item/32820308651. ... 6328S9kKZg

Т. е. считаете что нет смысла плату восстанавливать? Просто эта плата с корпуса уличного освещения на столбах, и те платы что вы скинули с алика навряд ли туда подойдёт.

Обоснуйте ваше подозрение о несовместимости плат?....я скинул первую попавшуюся ссылку....если искать по наименованию, то можно найти полностью идентичную..

этих модулей ка на дискрете таки на матрицах там куча разных собирают их на лини автоматом пайки так что не стоит парится перепаивая по 12диоду или пайте на термостоле/нп пс сразу все либо тупо меняйте пластину в сборе...
по опыту на пластине горевшей чуть боле года сдохло пара диодоф тож пытались заменит тока их через 2 дня отлетела одна ветвь через неделю 2 -подохли другие диоды 1 рядом с замененым другой далеко но в центре(где жарко) пришлос снова снимть разбирать... теперь уже не маялись дурю нагрели пластину по профилю до бессвина удалили все диоды почистили места от БСП нанесли флюспасту на основе пос61 разложилт диоды согласно их полярности прогрели до режима посадки на ПОС60 все диоды сели оставили плавно охлаждатся убраф нагреф -резултат -починеный живет почти 2года но уде тоже моргат начимнает
но я решил менять пластины в сборе-перепайка диодоф имет смысл толка на непрерывном потоке заказоф когда се есть и термостол с прописаными профилями имется

Вот и я о том же...

Одноразовое оно, - светики нормально не пропаяны, ток больше типового, теплопередача никакая

Короче спаял диоды с лампочки диодной, припаялся на плату. Включаю и опять горит один и тот же диод. Че делать хз.

Фотку использовал старую. По факту все горевшие светодиоды заменены.

ну что тут скажшь причина должна быть ищи -чудес не бывает....
возможно все осталные диоды давно от перегрева в утечку или в самой плате подложке гдето пробило на тепрлотвод...

Дико извиняюсь
Сколько потрачено сил,энергии , ДЕНЕГ!!!
Цена вопроса
2 бакса плюс минус
https://led-story.com.ua/katalog-tovaro ... tanie/220v
Брал себе на прожектор
Светодиодная матрица 20w 220V 6500К (встр. драйвер) увеличеный корпус
идеально ...
АГУ????

Оно страшно мерцающее

для уличногопрожектора кабы не очень важно...

я не смотрю на прожектор , хай мерцает

ЗЫ.У знакомых прожектор для досветки растений , добавили перед драйвером диодный
мост и 33 мкф х 400в
стало менее мерцать
Хотя ИМХО ..растениям тоже пох мерцания
