Добрый день, всем. Хочу поделится своим "ремонтом" данной микроволновки.
Service manual
Хотя называть это ремонтом нельзя, скорее всего экономией денег .
В общем симптомы были следующие: на сенсорной панели кнопка СТАРТ не нажималась и не пикала. Так же вели себя все остальные кнопки, кроме СТОП-СБРОС.
Не возможно было выставить время для приготовления пищи.
Мои действия: отключил от розетки микроволновку, подождал 20 мин (чтобы убедиться, что всё сбросится и она вернётся к жизни ). На первое время - это сработало: я успевал выставить время и нажать кнопку СТАРТ. Всё работало. Но во-второй раз этот симптом повторялся. Наигравшись в "рулетку" повезёт или не повезет, решил разобрать её и найти причину.
Начал с проверки конденсаторов, а вдруг емкость потеряли или ESR завышен.

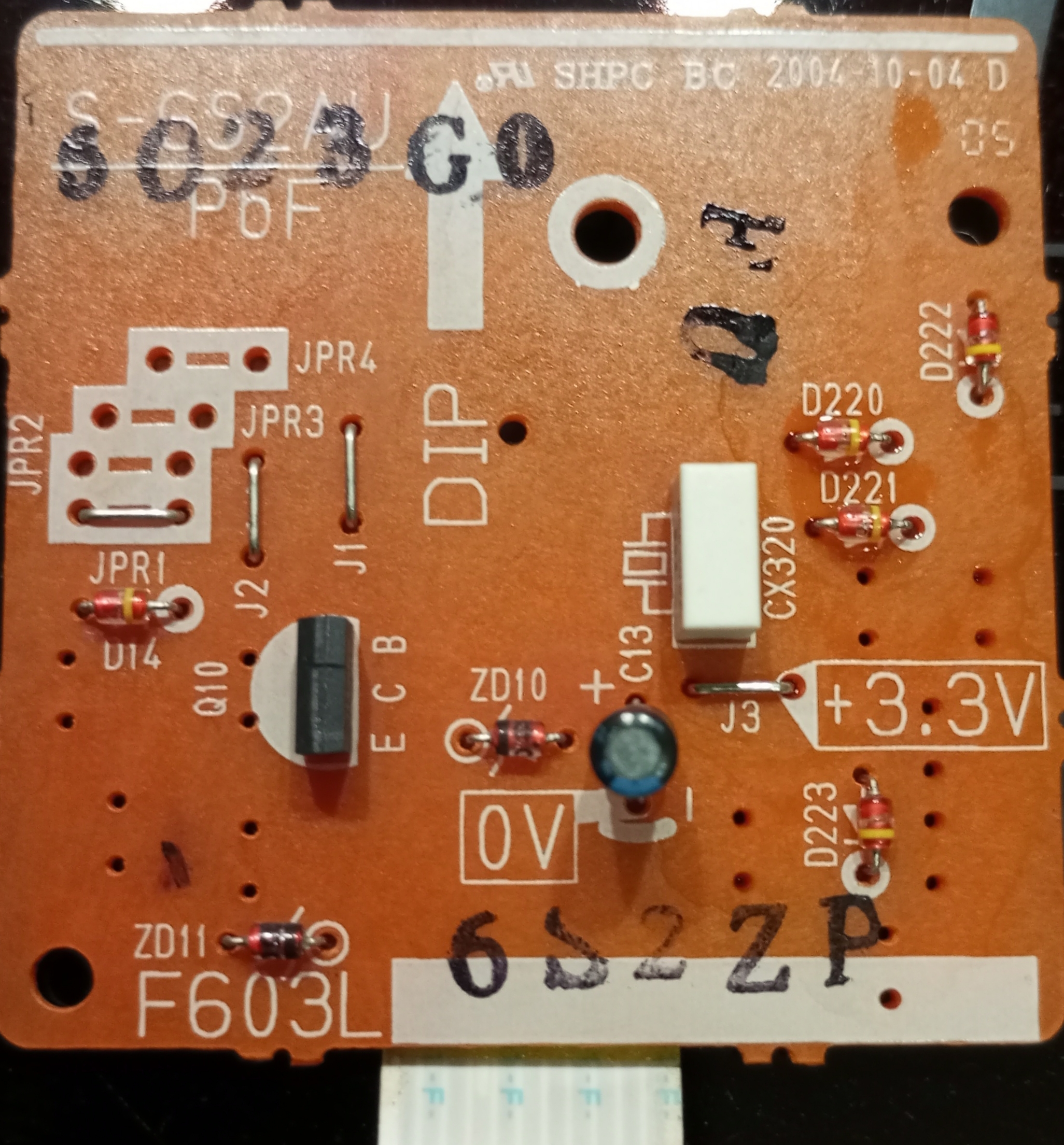

Вид платы сверху: https://img.radiokot.ru/files/151298/3xy1kzaqfv.JPG

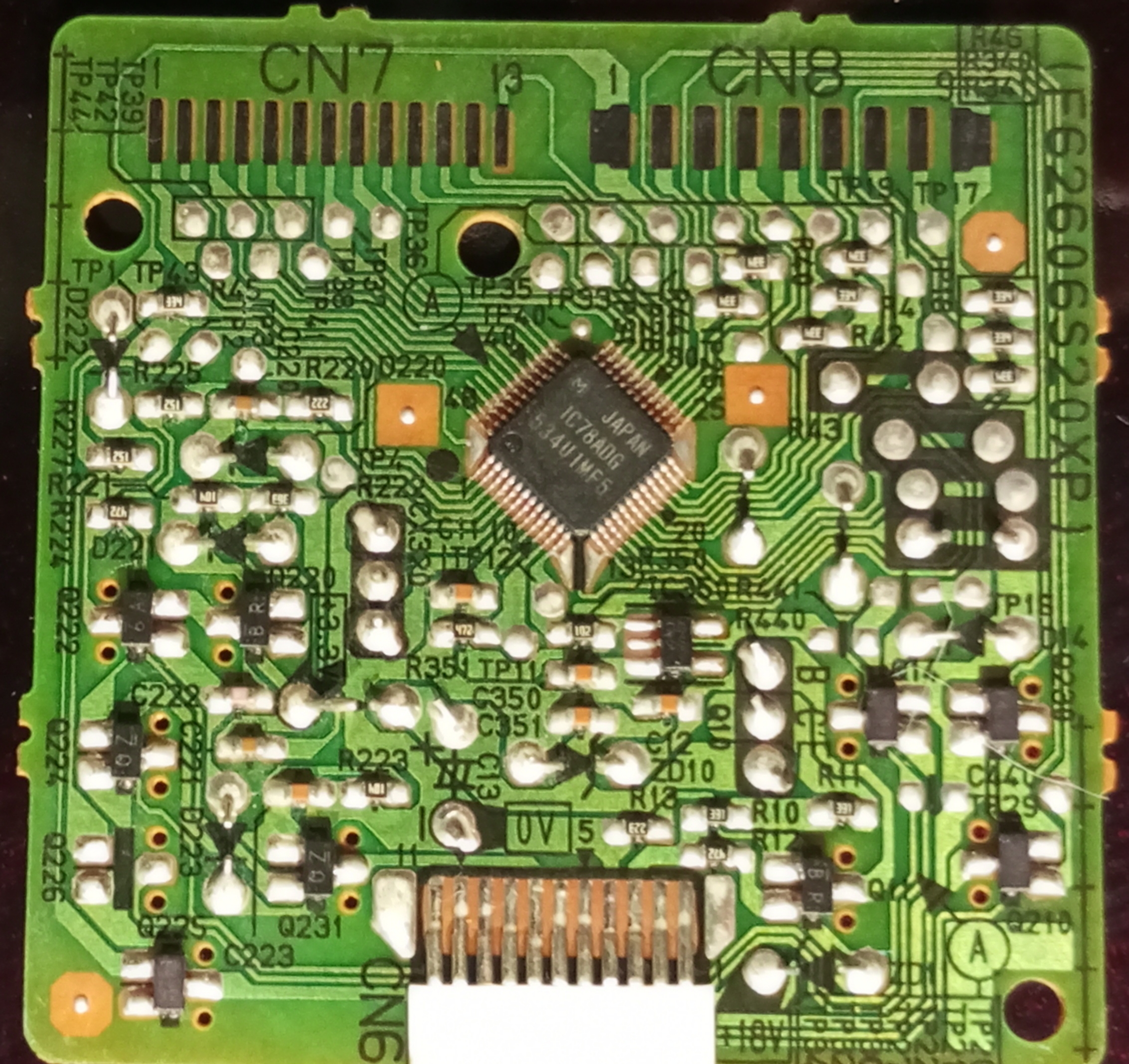

Вид платы с обратной стороны: https://img.radiokot.ru/files/151298/3xy1ubbxv8.JPG
Замеры напряжений в точке 3,3 V показали 3,24В. На стабилитроне ZD11 (5.6 V) - 5,36 В, на стабилитроне ZD10 (4.3 V) - 3.82 В. Конденсаторы: C13 (22мкФ 16В) показал C=23 мкФ, ESR 4.9 Ом, C12 (220мкФ 35В) показал C=197мкФ ESR 0 Ом. Вроде не критично.
Раз дефект то пропадает, то появляется я подумал что где-то что-то замыкает.
В итоге решил разобрать сенсорную панель. Начитался, насмотрелся Интернет и разобрал таки , параллельно уже хотел на всякий случай заказывать новую на Озоне, только белого цвета. Аж почти за 800 руб.

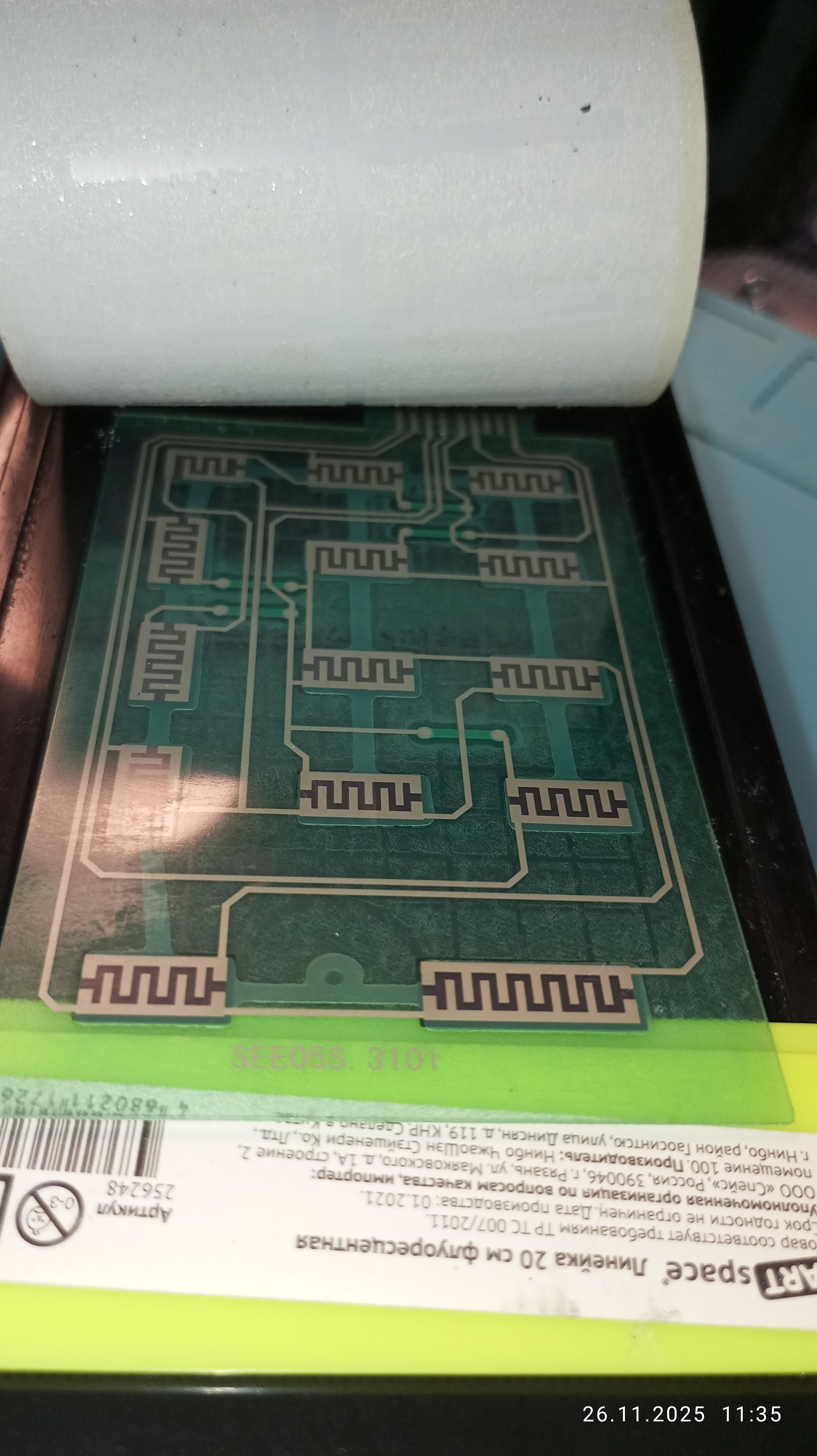

Разбирал с помощью пластиковой линейки оооочень аккуратно, чтобы буквы не отлепились заводил линейку и продвигал её между этикеткой с надписями и сенсорной панелькой.
https://img.radiokot.ru/files/151298/3xy239ljla.JPG

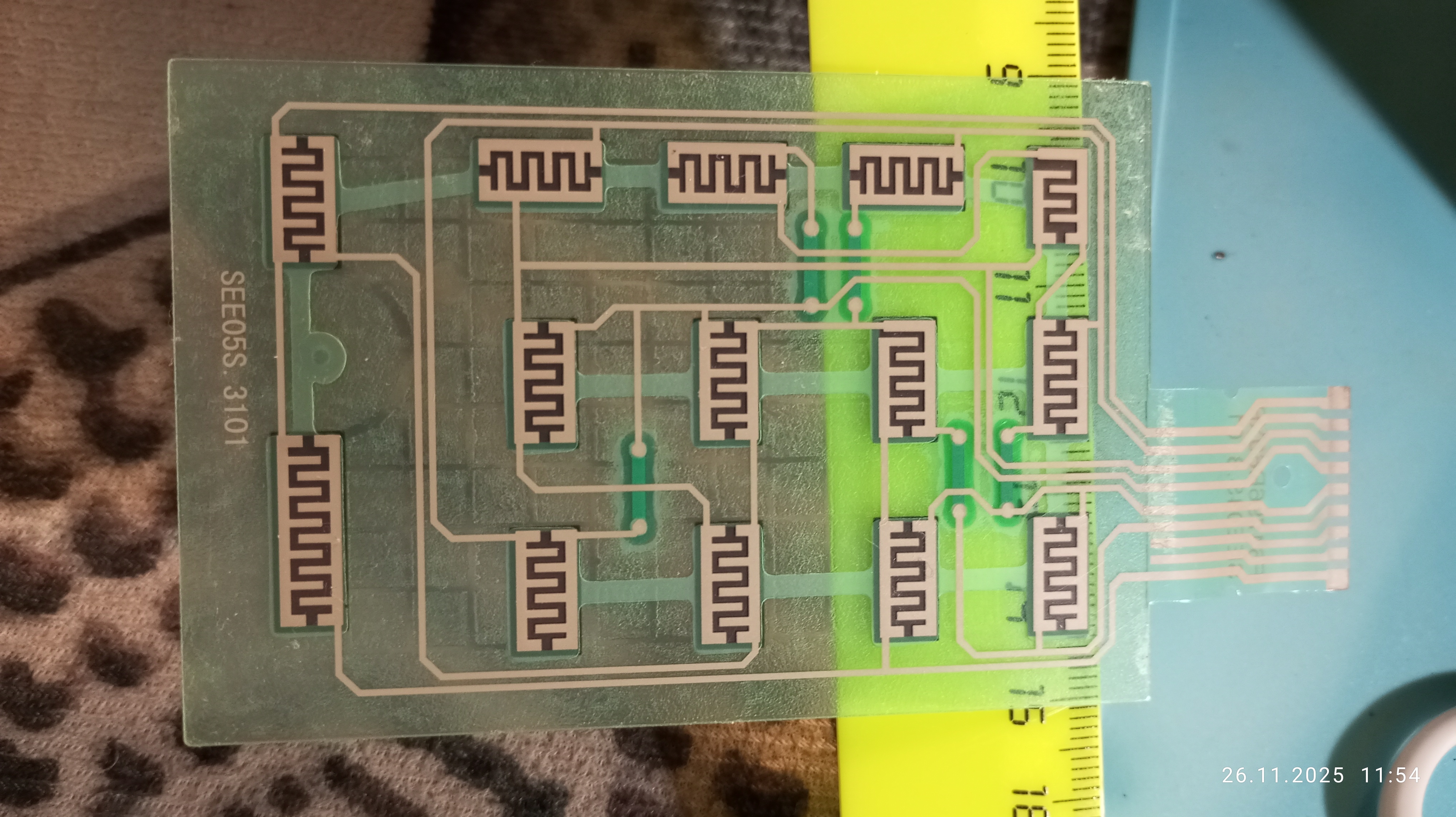

Потом, чтобы не потерять этикетку и не налепить на неё пыли аккуратно закрепил её, чтобы она обратно не прилепилась. После этого опять линейкой аккуратно отклеил сенсорную панель с контактами от корпуса микроволновки.
https://img.radiokot.ru/files/151298/3xy24paol9.JPG

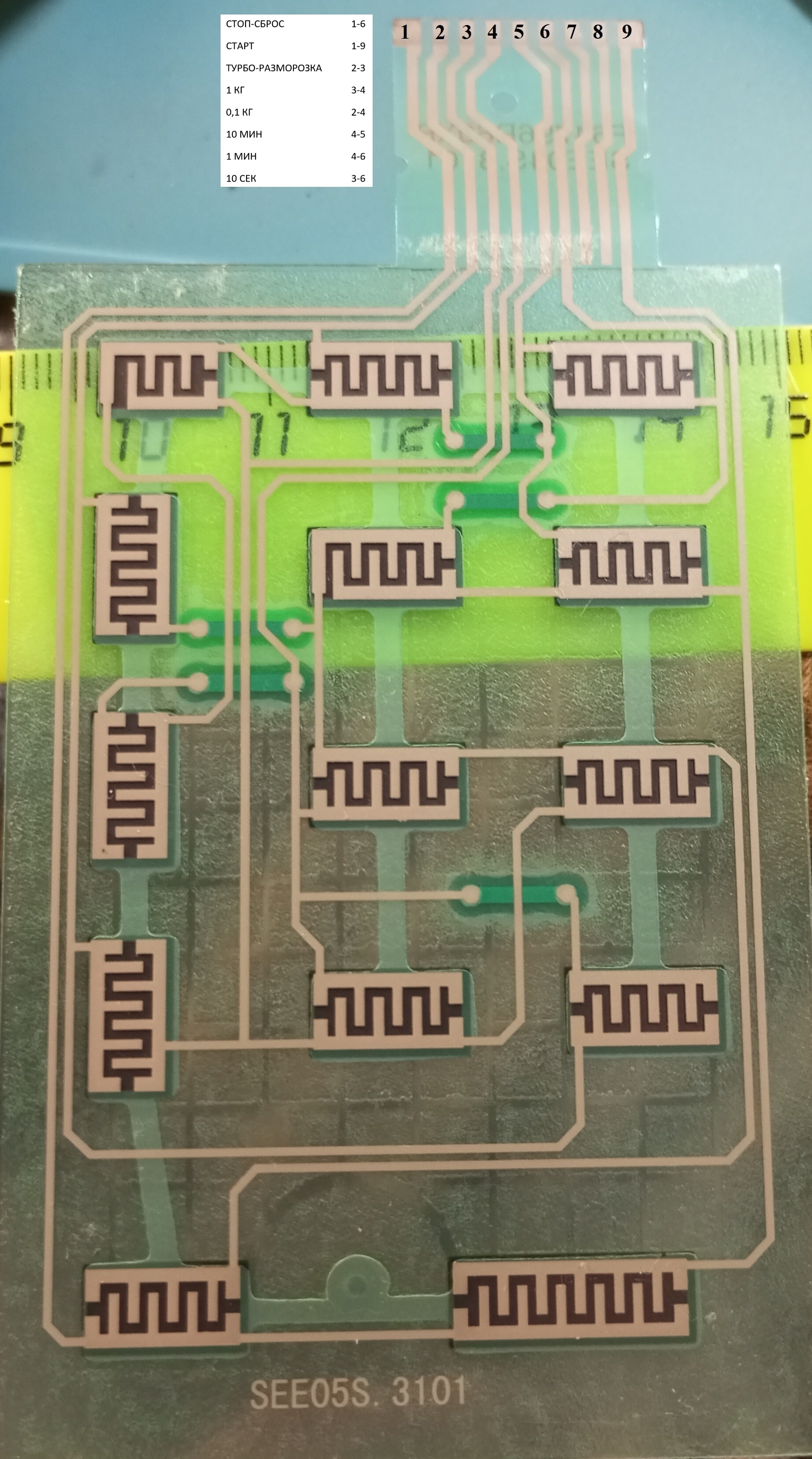

Стал изучать контакты. Выписал номера контактов которым соответствуют кнопки на микроволновке.
https://img.radiokot.ru/files/151298/3xy26qcuqd.JPG
Стал прозванивать тестером и оказалось что контакты 2-3 (ТУРБО РАЗМОРОЗКА) замкнуты накоротко. Странно, я ею никогда не пользовался. Значит, подумал я, ПРИЧИНА в том, что при включении микроволновки ей постоянно поступает сигнал нажатой кнопки ТУРБО РАЗМОРОЗКА и поэтому остальные кнопки не работали. ЭВРИКА! Стал думать как убрать замыкание и сохранить остальные функции. Пришел к мысли, что нужно отключить контакт 2 на шлейфе. Взял мааааленький кусочек изоленты и заклеил контакт 2.
https://img.radiokot.ru/files/151298/3xy2kasutj.JPG
Собрал всё в обратном порядке и микроволновка заработала.

ИТОГ: изолировав 2 контакт на шлейфе я отключил функцию ТУРБО РАЗМОРОЗКА и 0,1 КГ. Ими я как раз и не пользовался. Микроволновка продолжает работать дальше.

Вот такой вот не ремонт!

Умирают сенсоры ага. Пару раз на тактовые кнопки переделывал, даже снаружи незаметно, но много заморочек. Щас наверно таким не буду заниматься закажу панель
