 Заголовок сообщения: Колонки SVEN ROYAL 1R "модернизация"? Совет....
СообщениеДобавлено: Вт ноя 26, 2024 10:54:33
Родился

Зарегистрирован: Вт янв 28, 2020 22:26:20
Сообщений: 19
Рейтинг сообщения: 0
Есть колонки, но проблема в том, что при подачи питания они находятся в режиме "STNDBY", те надо подойти и нажать кнопку VOL+ или VOL -.уровень звука.

да, пульт есть, но расположение колонок не совсем удачна ( надо все равно подходить).

Можно ли что то придумать чтобы включались сразу? ( возможно некий ключ чтоб однократно нажимал кнопку громкости при поступлении питания?).

второй вопрос , при включении уровень звука не запоминает пред. параметры, можно ли изменить какой либо резистор или .... чтобы установить нужный при включении? или подать например 5-6 импульсов на VOL +

На микроконтроллере помоему слишком, в голову прило только как на 555 но как подать 5- 6 импульсов?

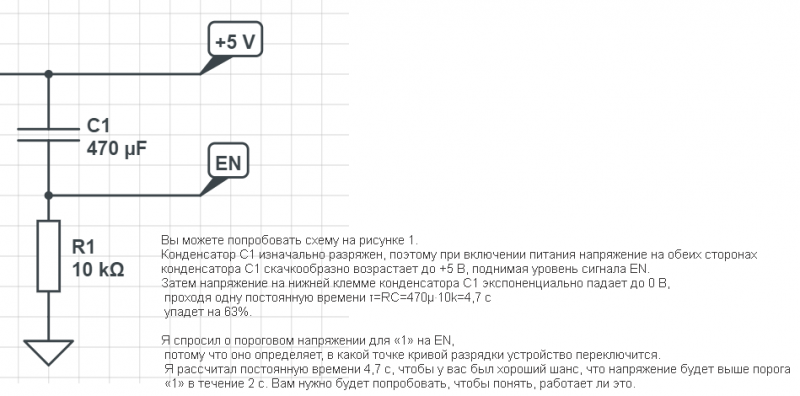

Для одиночного импульса нашел только такое

или покруче

Будет такое работать?

Схема в файлах


Вложения:
253-3-input.pdf [47.43 KiB]
Скачиваний: 62
Комментарий к файлу: Руководство пользователя.....
royal1r_manual.pdf [624.74 KiB]
Скачиваний: 52
253-3-amp.pdf [42.59 KiB]
Скачиваний: 44
Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Колонки SVEN ROYAL 1R "модернизация"? Совет....
СообщениеДобавлено: Вт ноя 26, 2024 23:39:50
Друг Кота

Карма: 19
Рейтинг сообщений: 470
Зарегистрирован: Чт апр 29, 2010 07:39:15
Сообщений: 3227
Откуда: Молдова Бельцы
Рейтинг сообщения: 0
второй вопрос , при включении уровень звука не запоминает пред. параметры, можно ли изменить какой либо резистор или .... чтобы установить нужный при включении? или подать например 5-6 импульсов на VOL +
На микроконтроллере помоему слишком, в голову прило только как на 555 но как подать 5- 6 импульсов?

Из этой схемы можно сделать до 16 импульсов .


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Колонки SVEN ROYAL 1R "модернизация"? Совет....
СообщениеДобавлено: Ср ноя 27, 2024 08:07:34
Родился

Зарегистрирован: Вт янв 28, 2020 22:26:20
Сообщений: 19
Рейтинг сообщения: 0
при такой большой схеме проще на микроконтроллере attiny13 сделать. Хотелось на одной 555 сделать


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Колонки SVEN ROYAL 1R "модернизация"? Совет....
СообщениеДобавлено: Ср ноя 27, 2024 08:35:10
Друг Кота
Аватар пользователя

Карма: 107
Рейтинг сообщений: 3801
Зарегистрирован: Пн фев 09, 2009 22:19:49
Сообщений: 24312
Откуда: Когда-то был прекрасный город для людей
Рейтинг сообщения: 0
На одной 555 не выйдет.... А вот на одной 556 - запросто.

На первом таймере формируете ворота, а на втором - заполняющие импульсы.


Вернуться наверх

Эиком - электронные компоненты и радиодетали
Не в сети
 Заголовок сообщения: Re: Колонки SVEN ROYAL 1R "модернизация"? Совет....
СообщениеДобавлено: Вс дек 01, 2024 01:49:01
Друг Кота

Карма: 19
Рейтинг сообщений: 470
Зарегистрирован: Чт апр 29, 2010 07:39:15
Сообщений: 3227
Откуда: Молдова Бельцы
Рейтинг сообщения: 0
при такой большой схеме

Я и не предлагал всю схему повторять.
Имелось ввиду, что это пример, как можно получить определённе количество импульсов.
Надо всего три корпуса микросхем и пару навесных деталей.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Колонки SVEN ROYAL 1R "модернизация"? Совет....
СообщениеДобавлено: Ср дек 04, 2024 13:39:34
Родился

Зарегистрирован: Вт янв 28, 2020 22:26:20
Сообщений: 19
Рейтинг сообщения: 0
На одной 555 не выйдет.... А вот на одной 556 - запросто.

На первом таймере формируете ворота, а на втором - заполняющие импульсы.

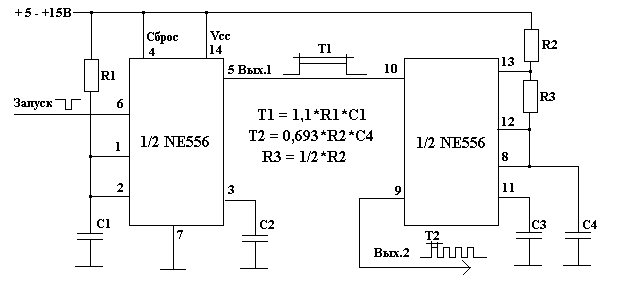

что то типа такого?


Вложения:
img-xhNJ4S.png [4.5 KiB]
Скачиваний: 585
Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Колонки SVEN ROYAL 1R "модернизация"? Совет....
СообщениеДобавлено: Ср дек 04, 2024 17:11:30
Друг Кота
Аватар пользователя

Карма: 107
Рейтинг сообщений: 3801
Зарегистрирован: Пн фев 09, 2009 22:19:49
Сообщений: 24312
Откуда: Когда-то был прекрасный город для людей
Рейтинг сообщения: 0
Да.
