если так и карта исправна, то АХЧ должна быть горизонтальной прямой

Да, все верно. Сейчас все перезамерю и выложу.

Все верно, именно так и делал. Звуковая creative Audigy2. Встроенной даже не пробовал.

SB Audigy2 безусловно подходящая карта для замеров.
К сожалению вменяемую работоспособность она демонстрирует только с со старыми драйверами под Windows XP, на консервативной технике.
Подробная инструкция по отладке для замеров есть на сайте RMAA.
График КГИ для Audigy2 явно не удачный.
В мои замерах, практически аналогичная карта SB Audigy4 на U-тесте выдаёт существенно лучшие результаты.

КГИ (24 бит, 96кГц)


АЧХ


Возможно придётся выполнить мероприятия по улучшению условий работы звуковой карты.

Вторая Аудига не работает с дискретизацией 44100! (кроме версии Value, которая копия "четвёртой") Вообще и принципиально... В четвёртой поддержка 44100 - частичная... Это я к тому, что измерения должны производиться при установке частоты дискретизации, кратной 48 килогерц. Ещё "нюанс" этих звуковух - отсутствие полноценного фильтра после ЦАП и жуткий уровень надтональных помех соответственно... А так, да - АЦП довольно приличный, измерения можно довольно точные делать...

Спасибо большое! Попробую провести ряд мероприятий) Хорошо что остался старенький комп с ХП)

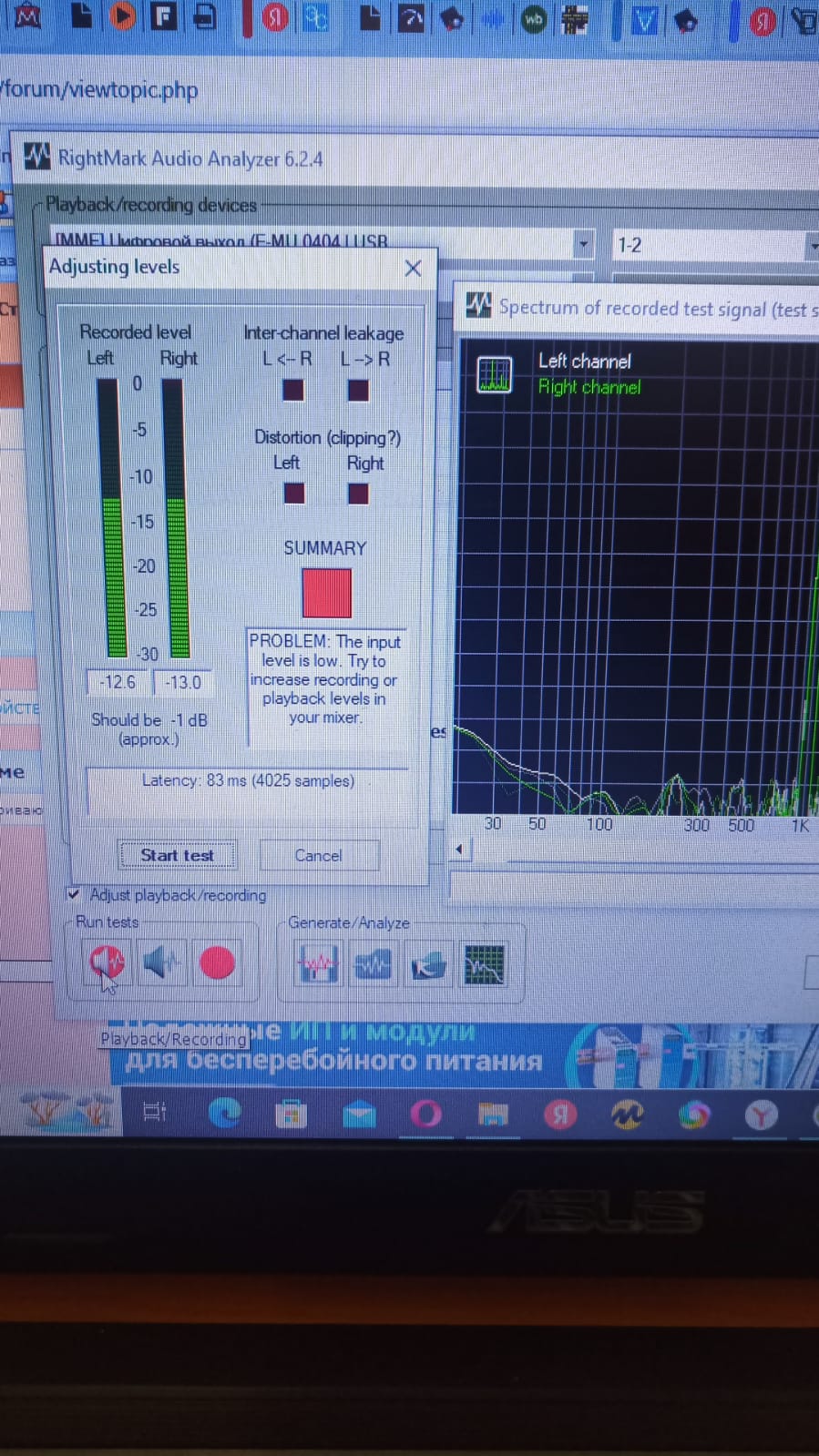

Всем мира, подниму тему, не могу в проге RMAA, поднять уровень сигналадо -1 db, почему так может быть. Уровень на максимуме, решил проверить усилитель. но прежде потренероватся на E-MU. Делаю проверку карты подключил выход на вход, по проге RMMA. Вроде всё прилично, а в проге RMAA, не могу протестить.

Мне показалось, что использованы переходники TRS-RCA.



Для теста нужно использовать два балансных TRS-TRS (XLR-TRS) кабеля.

Спасибо, посмотрю внимательно эту тему, у меня действительно, сейчас, не балансные разьёмы, подпаяны.

Проверил Е-MU , на компе, программа RMAA, работает, с уровнем всё нормально, на ноуте так и не получается прогнать, низкий уровень и всё тут . Единственно, что не получается, это вывести результаты в полном обьёме, в опции HTML-отчта, выводит, только одни графики. текста нет.

Тесты лучше проводить при уставках 24-bit, 96 kHz
RMAA при запросе отчета создаёт папку с указанным пользователем названием.
В неё кладёт файл *.htm и папку с картинками png.
В том виде как есть уже не грустно.

Хорошо попробую с другими установками,

Вот в чём и проблемма, что создаёт папку и там только одни картинки png.

После завершения теста RMAA предлагает выбрать слот и дать имя.

В имени полезно указать что ни будь контекстное к ситуации, можно кириллицей.

Для сохранения прижать кнопочку (под красной стрелочкой).

В меню выбрать язык отчета и цвет фона (необязательно). Прижать ОК.
Откроется меню сохранения. Удобно создать папку на рабочем столе (допустим "Tests"), зайти и сохранить.

На моём примере - в папке "Tests" будет создан файл "Усилитель тест-1.htm" и папка "Усилитель тест-1", в которой будут файлы png.
