...может частично решит проблему регулятор громкости на очень небольшое сопротивление...???
Это как? R рег. вх. должно быть не менее указанного в даташите на оконечный каскад предусилителя. С телефоном ладно там Rн =32 Ом тут и 1кОм влезет, но сударь, вас читают и другие. А для общего развития: вход должен быть притянут к земле (общ. провод.) ВСЕГДА !!!, а не болтаться в воздухе! А то прилетит чё-нить СВЧ помеха и пыпец усю, о как.
Положи рядом с усём телефон и позвони на него. Что ты слышишь в колонках?

Не всякий источник звука рассчитан на маленькое сопротивление нагрузки. Разумное средняя величина сопротивления нагрузки - это 10 - 47 килоом.
И плюс для защиты микросхемы от помех по входу от помех ( входная линия - это ведь антенна , а микросхема вполне способна работать на радиочастотах. ), поэтому входную линию , как показала практика, необходимо шунтировать керамическим конденсатором , в зависимости от сопротивления входной цепи, номиналом от 100 до 1000 пикофарад - но на глазок можно 470 поставить и посмотреть, исправит ли это ситуацию.

Вход ДОЛЖЕН быть "притянут" к земле не только по переменке, но и по постоянке! Смотри схемы: база входного транзистора, вход ОУ, сетка лампы... - всегда притянута к земле через резистор, т.е. по постоянке. ёмкость со входа на землю это уже фильтр.
Вроде понятно объяснил, проще некуда.

Возьми 174ун7 например, не жалко будет, и притяни ей вход на землю...

Ну и посмотри, что будет...

Пришли детальки, сел паять. Сперва просто зашунтировал входы к земле кондерами 560пФ. Изменений никаких. Пришлось паять фильтры по выше приведенной схеме. Изменений никаких, от слова ваапще.

Вот схемка из телика, правда питание однополярное.

У меня тоже однополярное. Попробую ещё так.

Вывод 3 микросхемы - это общий сигнал для входного сигнала. Он должен быть подключён через конденсатор не к минусу питания микросхемы, а к общему проводу входного разъёма. И уже оттуда, можно проводом, можно низкоомным резистором 10-100 Ом к минусу питания микросхемы.

Общий провод входного разъёма соединить низкоомным резистором 10-100 Ом с минусом питания, или третью ногу?

Кстати, а радиатор микросхемы заземлен ? В этом тоже проблемы бывает у нас микросхем.

Изолирован. Соединить с минусом?

В даташите сначала посмотреть и тестером проверить, нет ли на нём потенциала.
Предварительно.

Некоторые микросхемы склонны к возбуждению при неправильном обслуживании радиатора.

Подключил 24в, минус на радиаторе, 0,003в. Ни с чем не звонится. В даташите на схемах радиатора нет, надо текст весь перечитать?

Надо. Это может быть упомянуто где угодно.

А проверять надо тестером в режиме измерения сопротивлений, а не питание подключать.

Ок. Это уже после праздника. Всех с Новым годом!

И тебя тоже !

А как поженить его с кондером, параллельно или после последовательно?

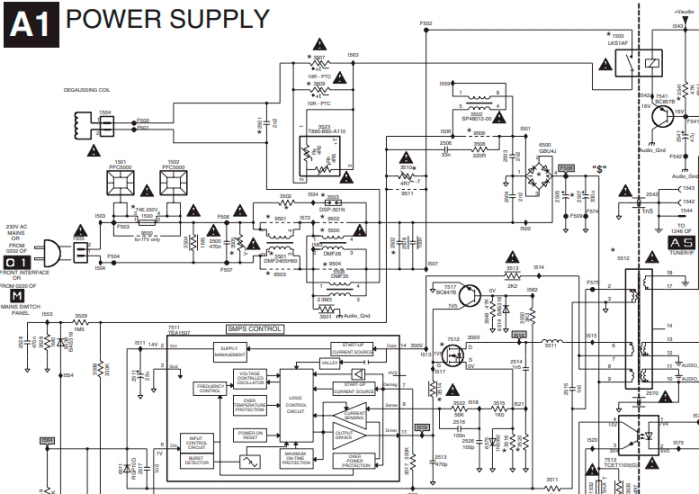

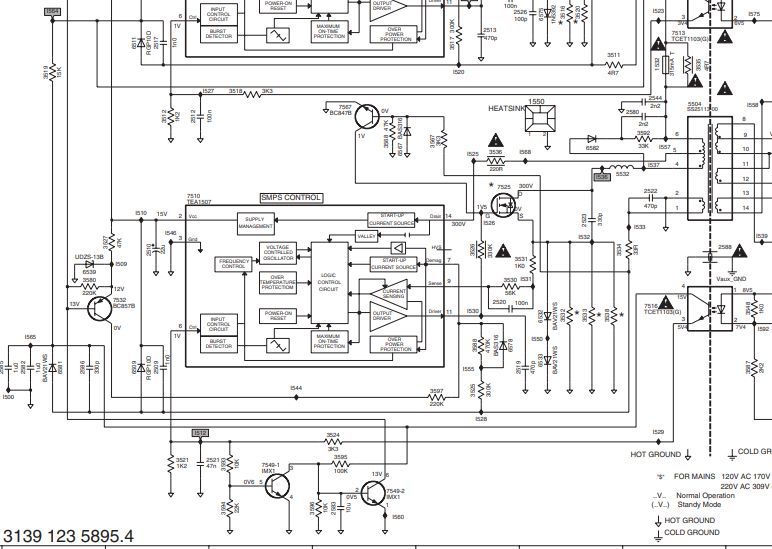

Разобрал телевизор филипс, появилась идея, сделать из него проигрыватель с добавлением китайского модуля. Хотелось сделать прямо на плате телевизора.С микросхемой tda 2616q больших проблем возникнуть не должно, а вот с блоком питания вопросы. Не желает он запускаться без нагрузки (или из за защиты). И схема у него слишком мудреная. Не подскажите, как проще решить этот вопрос?

Надо бы схему БП посмотреть...

Схема сложная для меня, но, думаю, там большая часть вспомогательная, не очень нужная для моего проекта. Вот если бы подсказал кто, что можно удалить и изменить. Мне нужно двуполярное напряжение для питания микросхемы усилителя, плюс 12 вольт для питания модуля.

Добавлено after 53 minutes 33 seconds:
Хотелось бы приблизительно так обрезать плату, что бы остальное можно было задействовать: DSCF4940.JPG
