Электрические характеристики. При типовой схеме включения у нее заявлен коэффициент гармоник >10% при максимальной мощности (4,5 Вт), и более 2% - при 2,5 Вт.
А так - нормальная микруха. Немного капризная к монтажу. Но вполне себе рабочая.

В моём усилителе на входе стоит такая схема:
Можно ли R1 заменить на 10кОм, R2 заменить на 2кОм, чтобы подавать звук с компа, или нужно городить отдельный делитель?

Можно заменить. Сопротивленя возможно потребуется подобрать.

Зачем?
Усиление в К174УН7 в широких пределах регулируется изменением резистора по 6 ноге микросхемы. ( При его увеличении, чувствительность уменьшается )
Если включение в мост, то в обоих микросхемах это резисторы должны быть одинаковые.
Резисторы по входу менять не следует, особенно уменьшать R2 менее 51 кОма.

Помогите, для компа какую схему собрать на к174ун7?
Может это продойдет?
http://msevm.com/2011/174un7/index.htm

Осторожно! В схеме есть ошибки...

Что посоветуете, точне для планшета?

А можно на них указать ?

Я всем собирающим усилители Советую: не использовать микры без радиаторов и промывать платы от флюса!!!

В той схеме я нашёл ошибку в 1 и 4 выводе.
Рабочий вариант:

174УН7 МС далеко не самая худшая по звуку.и не заслужено посылаемая в отстой. Имея существ недостатки -НЕТ защит от КЗ.по току и теплового пробоя.из за малых лепестков под радиатор.с правильным подходом к схемотехнике и особенно к проблемме отвода тепла можно получить пристойный УНЧ с достаточной длядома мощностью и параметрами.

Прикольно сделать на ДПП, smd on bottom layer, потенциал TAB=0=GND,можно использовать один общий теплоотвод для двух корпусов, из габаритных эл-тов остаются выходные электролиты.В мосте красиво смотреться будет, особенно NE5532 in SO-8+TBA810=10ВТ/4Ом <0,1%THD..размер не больше пачки сигарет..

У этой микросхемы есть интересная особенность: уровень искажений довольно сильно зависит от сопротивления резистора между выводом 8 и общим проводом... У импортного аналога по "даташиту" это сопротивление должно быть 220 килоом, столько же обычно нужно и УН7 для получения минимума искажений... Так что, подавать сигнал на вывод 8 напрямую с регулятора громкости - не лучшее решение, будет слышимый треск при вращении регулятора, и заметное изменение уровня искажений при регулировании громкости...

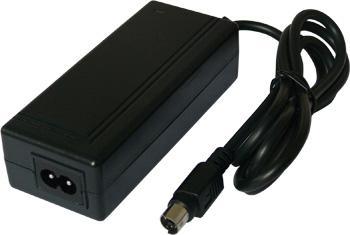

Ошибки есть ? Можно ли питать от иип ?
У иип разъем IDE-молекс (штеккер), 12в 2А есть. Кондеры по питанию для усилителя сколько поставить?

я думаю свистеть будет от иип, сколько не фильтруй

V2oD2o



Делал на УН7 и питал от АТХ БП не свистел Кондер стоял на 1500мк плюс 0.1мк керамика в параллель

Какой-то интересный темброблок у этой микры...
Кто-нить встречал такой? Стоит ли такой повторять?

Что-же там интересного ?

И таки встречали, и не раз.
Эта схема модуля УЗЧ телевизора 3УСЦТ.

Добрый вечер, товарищи, я тут решил заняться отложенной в долгий ящик задачей-собрать усь на 174УН7 с низким уровнем искажений из майского выпуска Радио 1987 года, с.54, авторства А. Жаронкина (текст статьи есть тут на Датагоре, схему размещу и тут, под спойлером).

Спойлер

И появились два вопроса. Первое:

С чем может быть связана такая строгая последовательность подключений деталек к земле? У меня не вышло ее в точности соблюсти С2 тоже оказался на некотором удалении от подстроечника..

И второе:

Можно ли увеличивать емкость С9 установкой двух банок параллельно? Нет в запасах 10-тысячных электролитов..

В общем, можно ли пускать в дело вот такую плату?

AcousticManiac

Печатка же приводилась примерно через год - если память не изменяет в Радио за 1988г. Или хотите свою? Правда в той печатке УН7 была отзеркалена - приходилось ставить со стороны платы
