Усилитель на К174УН7

ToXa34

Собрал на этой микросхеме мостовой усилитель, по этой схеме, вроде все работает, напряжение на выходах одинаковое, но идут сильные шумы и искажения , особенно на басах. Подскажите что это может быть

Реклама

Roman Venom

на вход поставить проходной конденсатор(плюсом ко входу) 2.2-4.7мкФ. И выложи схему своего БП.

Реклама

Wise

Питание какое???

ToXa34

на входе стоит керамика 1мкф питание от старого компьютерного бп

Реклама

Эиком - электронные компоненты и радиодетали

Satyr

ToXa34 писал(а):

Собрал на этой микросхеме мостовой усилитель, по этой схеме,

Охх, из каких же музеев вы их откапываете ?
А главное, зачем?

Реклама

ToXa34

Satyr писал(а):

ToXa34 писал(а):

Собрал на этой микросхеме мостовой усилитель, по этой схеме,

Охх, из каких же музеев вы их откапываете ?
А главное, зачем?

в гараже порылся пять штук таких нашел :))

просто захотелось собрать и пощупать эти легендарные микросхемы

Реклама

VanLux

Может не хватает питания, может микры заливаются.

ToXa34

VanLux писал(а):

Может не хватает питания, может микры заливаются.

Я думаю хватает, этот бп выдает честных 12 вольт, а вот вторую фразу вашу я не понял

VanLux

Ну это когда на вход подаёшь большой сигнал.

Реклама

ToXa34

а, это тоже врят ли, я подаю с телефона, и пытался менять чувствительнсоть, не помогает

Roman Venom

ToXa34

Цитата:

на входе стоит керамика 1мкф

Вот так?

sergeisams

Здесь, проверенная неоднократно, схема включения К174УН7 в мост (первая) http://www.google.md/imgres?imgurl=http ... 2SOr2r_awH . Резисторы по входу можно увеличить до 100 кОм, чувствительность рулится изменением резисторов по 6 ноге (они должны быть одинаковые).

ToXa34

Roman Venom писал(а):

ToXa34

Цитата:

на входе стоит керамика 1мкф

Вот так?

ага

ToXa34

sergeisams писал(а):

Здесь, проверенная неоднократно, схема включения К174УН7 в мост (первая) http://www.google.md/imgres?imgurl=http ... 2SOr2r_awH . Резисторы по входу можно увеличить до 100 кОм, чувствительность рулится изменением резисторов по 6 ноге (они должны быть одинаковые).

эта схема отличается в некоторых местах сильно, мне новую печатку делать неохота, хочеться довести эту до ума

sergeisams

ToXa34 писал(а):

хочеться довести эту до ума

А удастся ли ? :roll:

ToXa34

sergeisams писал(а):

ToXa34 писал(а):

хочеться довести эту до ума

А удастся ли ? :roll:

Возможно, тут вот тоже была тема, он делал по той же схеме и у него все норм играло viewtopic.php?f=1&p=655846

cahek80

вторая микросхема - вход, так и должен быть посажен на землю без конденсаторов и прочего?

ToXa34

Всем спасибо, оказалось что это убитый микросхемы, собрал схему с улучшеными характеристиками , подбирал номиналы, всеравно хрипят

иван громоздин

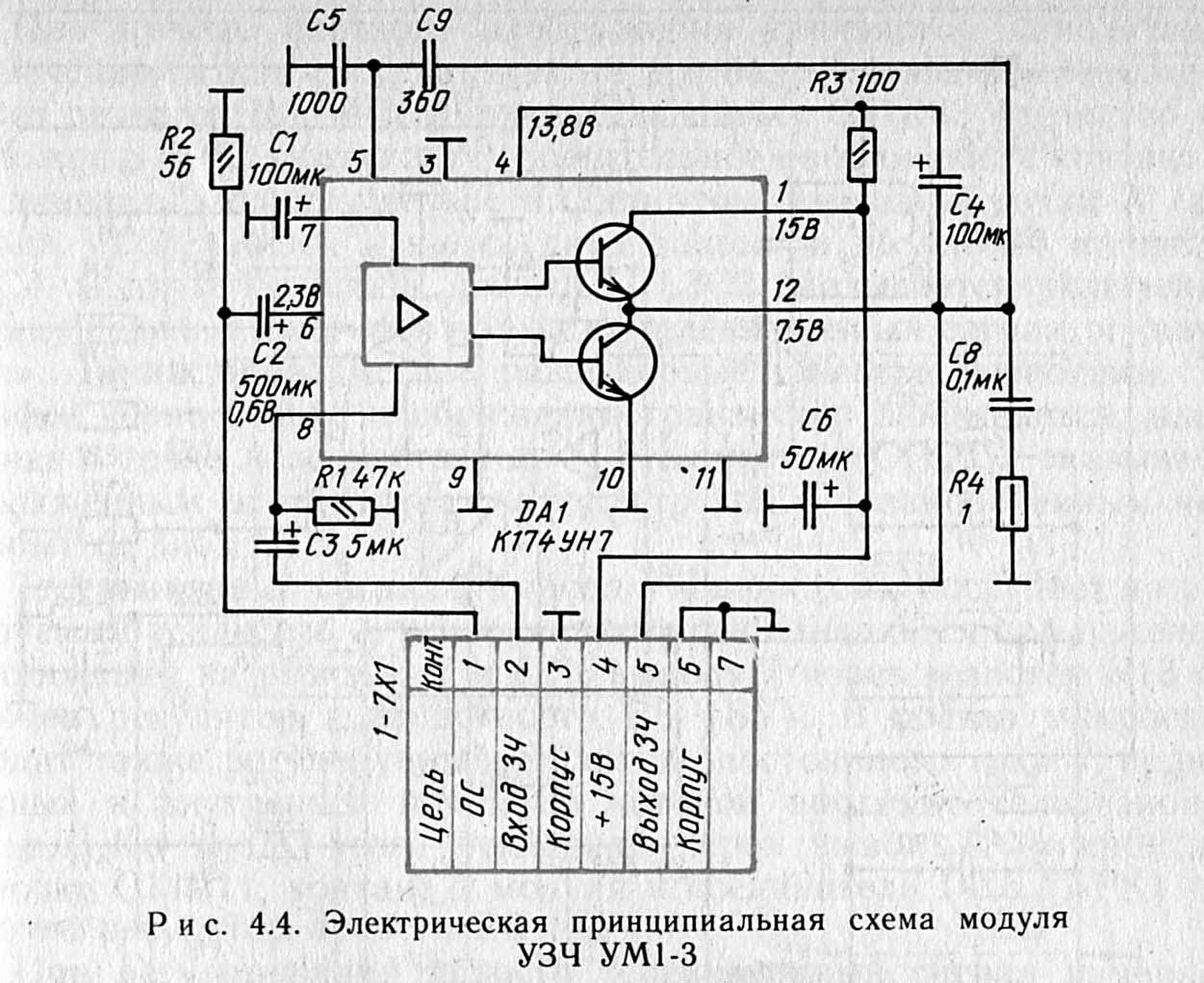

привет всем. не подскажите для чего нужен выход ос

Света

Этот вход предназначен для регулировки тембра в телевизоре. Смотрите схему телевизоров УПИМЦТ.
