Заголовок сообщения: Сделать простейшую схема с кнопкой (концевик)
Добавлено: Вс июл 18, 2021 03:04:26
Родился
Рейтинг продавца:
нет оценок
[Всего оценок: 0]
Зарегистрирован: Ср май 29, 2013 08:32:58 Сообщений: 8
Рейтинг сообщения:0
Всем доброго времени суток!
Имеется: питание 3в, моторчик, механизм из шестеренок толкателем.
Нужно: спаять схему, на крайний случай нарисовать схему.
Как нужно: нажимаем на кнопку, моторчик начинает вращать шестеренки, толкатель шестеренок упирается в концевик, моторчик перестает крутить шестеренки. И так каждый раз нажимая кнопку.

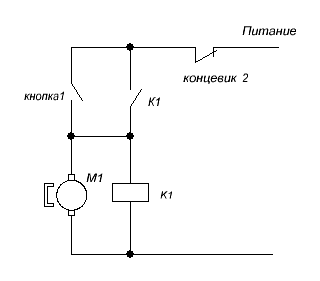

концевик отключил питание и хоть утыкайся кнопкой, но моторчик больше крутится не будет.

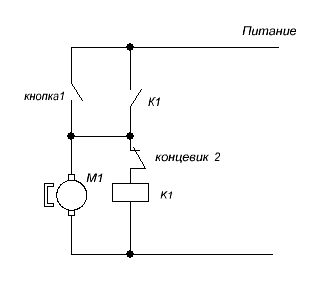

А в данном случае надо уточнять механизм - тогда, в зависимости от механики, можно перенести концевик в другое место- например, в цепь питания обмотки реле - Если "механизЬм" что-то работающее по принципу привода стеклоочистителей в автомобиле- При нажатии на кнопку включается мотор, концевик замыкается, срабатывает реле и мотор крутится до тех пор, пока не разомкнётся концевик..
зы.. А ТС не описал, каким образом его "чудомеханизЬм" будет приводиться в исходное состояние..
концевик отключил питание и хоть утыкайся кнопкой, но моторчик больше крутится не будет.
А в данном случае надо уточнять механизм - тогда, в зависимости от механики, можно перенести концевик в другое место- например, в цепь питания обмотки реле - Если "механизЬм" что-то работающее по принципу привода стеклоочистителей в автомобиле- При нажатии на кнопку включается мотор, концевик замыкается, срабатывает реле и мотор крутится до тех пор, пока не разомкнётся концевик..
зы.. А ТС не описал, каким образом его "чудомеханизЬм" будет приводиться в исходное состояние..
Спасибо за помощь "чудомеханизЬм" - там шестерни, они возвращают толкатель в исходное положение.

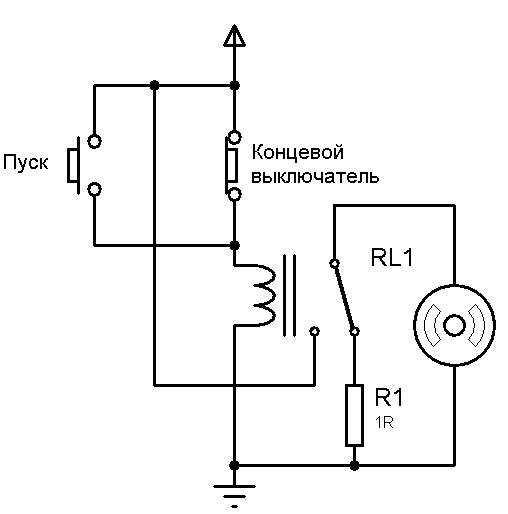

зы.. Для того, чтобы у вашего редуктора убрать "выбег" (движение механизма по инерции после срабатывания концевика) можно сделать "динамическое торможение" - сделав управление мотором, например, по такой схеме: Спойлер После нажатия кнопки "Пуск" срабатывает реле и начинает вращаться мотор, концевик замыкается, реле питается через концевик. При размыкании концевика реле отключится, и закоротит мотор через резистор. Резистор нужен только для "облегчения жизни" контактам реле, чтобы они меньше обгорали, его можно подбирать в пределах "от нуля" до нескольких Ом, от этого будет зависеть, насколько быстро будет останавливаться мотор.
зы.. Можно вообще сделать схему без реле, но тогда динамическое торможение не получится..
