Добрый день.

Нужно собрать контроллер температуры на 180 градусов.
DS18B20 не катит никак, нашел в магазинах M422 и М222.
Надо бы это как то на АЦП пика завести.
Просто завести на АЦП и по минусу резистор воткнуть я думаю будет совсем не верно.
Может операционник применить??
Но опыта с операционниками у меня очень плохой.
И LM339 дает всего 3.5 вольт на выходе как не старайся, для АЦП это низкая точность.
Есть MCP6001 они на выходе 5вольт дают, но они мелкие до жути, их не реально воткнуть в тестовую панель.
То есть придётся под неё разводить кусок платки и проводами втыкать в плату.
может есть какие формулы по рассчёту операционников??
И еще, с каким сопротивлением брать датчик 1ком или 100 ом??
100 ом наверное меньше помех на свои провода возьмёт тем более что там вокруг 220вольт и тэны.
Реле я не буду ставить, симисторы применю.

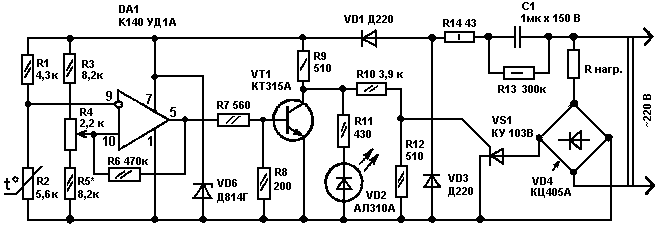

Кусок схемы можно например отсюда выдернуть.
http://www.antclub.org/files/termoreg2.gif
Поставить переменник и просто настроить что мне надо...

Я что- то так и не понял, что вам надо- то ли регулировать температуру в 180 градусов, то ли её измерять?
Я так понял, что ДАТЧИК ТЕМПЕРАТУРЫ- это, видимо, вот ТАКОЙ: http://www.chipdip.ru/product/heraeus-32208548/ или http://www.chipdip.ru/product/heraeus-32208520/ ?? Если ДА- то это просто ПЛАТИНОВЫЙ терморезистор с (кажется) калиброванной зависимостью сопротивления от температуры.. Я таким температуру жала паяльника измерял- до того, как у меня появился мультиметр с термопарой.. "узнавал" температуру, собственно, по сопротивлению датчика- где- то откопал таблицу зависимости его сопротивления от температуры...

Тот "кусок схемы" - это ОБЫКНОВЕННЫЙ КОМПАРАТОР - один вход которого подключён к делителю из резистора и терморезистора, а второй вход- к делителю из двух постоянных и одного переменного резистора, - с этой схемы вы подать сигнал на АЦП не сможете- там весь сигнал- в зависимости от того, на каком из входов компаратора напряжение выше- либо "почти НОЛЬ", либо "почти напряжение питания" - плавного изменения напряжения на выходе ОУ в зависимости от температуры- НЕТ.. На основе этой схемы и вашего датчика - можно сделать схему управления нагревателем по принципу- температура превысила установленный предел- нагреватель выключился- понизилась- включился.. Номинал терморезистора - ну, в общем- то безразличен, но!! выбирать его нужно, исходя из соображений- какой ток будет течь через резистор, и не вызовет ли этот ток дополнительного нагрева резистора- и искажения его "показаний".. Например- для схемы по вашей ссылке- если взять терморезистор на 100 Ом, тогда номинал R1 тоже должен быть примерно столько же- а ТОК, текущий через эту цепочку будет 0,06 ампера, а мощность, рассеиваемая на терморезисторе- примерно 0,36 ватта.. Если взять резистор 1 кОм- то ток получится 0,006 ампера, а мощность на терморезисторе- 0,036 ватта.. Вот и думайте... (расчёт- "грубо- приближённый")

Да датчик именно такой, он самый.
Мне надо измерять.
Завести этот датчик грамотно на АЦП.
Я его пробовал напрямую на ацп сажать и получилась полная фигня.
То есть через этот датчик сигнал на ацп и небольшой резистор за землю в точке соединения датчика и ножкой МК.
Я думал его через операционник подключить и сделать правильное усиление но дело с этим не имел.
Точнее когда то имел но не успешно.

И что хотел измерить такой белебердой?
Мерить нужно падение напряжения на нём. А для этого не нужен ОУ.

Ну хорошо, тогда как возможно впилиться в диапазон от 20-200 градусов и что бы на АЦП приходило от 1-4.5 вольт??
То есть 1 вольт это 20 град, а 4.5 это 200 градусов.

[quote="AVT-28"Я его пробовал напрямую на ацп сажать и получилась полная фигня.[/quote]Ну, я бы включил такой датчик в "мост", и сигнал с диагонали моста подал бы на ИНСТРУМЕНТАЛЬНЫЙ УСИЛИТЕЛЬ с "программируемым" коэффициентом усиления- например типа AD620 (в принципе есть более дешевые аналоги) Одним плечом моста можно выставлять "ноль" температуры, а за счёт коэффициента усиления усилителя- получить на выходе то напряжение, какое вам нужно.. У меня в самодельной ПС (правда, там ТЕРМОПАРА, но это сути дела не меняет) КУ подобран так, что температура с датчика преобразуется в вольты- 100 градусов = 1 вольт.. Единственно- как недостаток- если НОЛЬ градусов это НОЛЬ вольт на выходе- ИУ нужно двухполярное питание.. Или что- то уже программно пересчитывать- например, за НОЛЬ принять 1 вольт- тогда "пределы" получатся и однополярным питанием..

зы ещё можно посмотреть ветки "паяльная станция своими руками" - там где- то попадалась обработка сигнала с паяльника с резистивным датчиком температуры..

схема для платиновых датчиков из Microchip AN687 Precision Temperature-Sensing With RTD Circuits:

Фигасе схемка. Но вполне легко собирабельная. Благодарю. попробую
