Привет всем!
Нужно прошить PIC12F683 в SO-8 корпусе.Программатор K150 ICSP.
Не могу понять как его и к каким ножкам подключать.Для AVR все просто - указаны MOSI.MISO и т.д.
а здесь непонятно.С PIC никогда дела не имел.

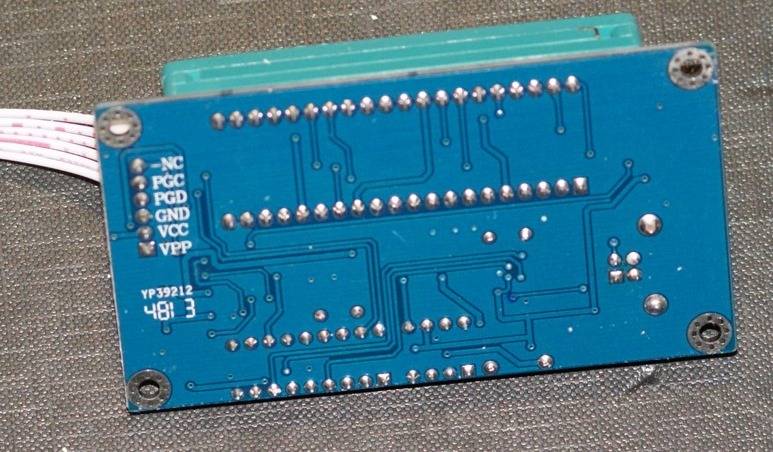

Во вложении картинка программатора и картинка с даташита.Подкажите если не трудно.
Спасибо

Самое простое решение "в лоб"- припаять к микросхеме восемь проводков и вставить микросхему прямо в панель программатора..

Спойлер

Чуть посложнее- впаять микросхему в переходник-

Спойлер

Если микросхема уже впаяна- тогда есть вот такой переходник:

Спойлер

Если лень припаивать к микросхеме все восемь проводков, достаточно припаять ПЯТЬ- 1, 4, 6, 7 и 8 выводы..

Спойлер

и подключить их к соответствующим контактам на ZIF панельке..

1en2, спасибо большое!
