Автор Сообщение
Не в сети
 Заголовок сообщения: тахометр на pic16f628
СообщениеДобавлено: Вт авг 04, 2009 20:14:01
Мучитель микросхем
Аватар пользователя

Карма: 6
Рейтинг сообщений: 3
Зарегистрирован: Вс окт 12, 2008 00:19:25
Сообщений: 403
Откуда: Подольск, Мос. Область
Рейтинг сообщения: 0
всем котам здрасте :)
вобшем собрал я этот мегадевайс прошил камень подключил индикатор - все отлично заработало, но кода поставил на машину к трамблеру начал подключать, завожу машину и вижу... на родном тахометре 1000 а на самодельном около 3000, машина с контактным зажиганием подключал к катушке через транзисторный ключ... может где прошил не так, буду рад вашей помоши :oops:
P.S статья Радио 05 номер 6


Вложения:
Комментарий к файлу: прошивка
tahkva.zip [7.98 KiB]
Скачиваний: 689
Комментарий к файлу: схема
c03a77dc8ed1.gif [15.27 KiB]
Скачиваний: 1600
Вернуться наверх

 Заголовок сообщения:
СообщениеДобавлено: Вт авг 04, 2009 21:17:09
Только если прошивку переделывать. Или делитель на 3 мастерить.


Вернуться наверх


Не в сети
 Заголовок сообщения:
СообщениеДобавлено: Ср авг 05, 2009 00:09:57
Мучитель микросхем
Аватар пользователя

Карма: 6
Рейтинг сообщений: 3
Зарегистрирован: Вс окт 12, 2008 00:19:25
Сообщений: 403
Откуда: Подольск, Мос. Область
Рейтинг сообщения: 0
странно почемуто как написанно у автора должно работать все сразу... просто с пиками не особо знаком ( у них же нет фьюзов как в мегах)


Вернуться наверх

Не в сети
 Заголовок сообщения:
СообщениеДобавлено: Ср авг 05, 2009 01:32:57
Друг Кота
Аватар пользователя

Карма: 12
Рейтинг сообщений: 207
Зарегистрирован: Вс июл 23, 2006 01:32:05
Сообщений: 3268
Откуда: г.Москва
Рейтинг сообщения: 0
Медали: 1
Получил миской по аватаре (1)
У 628 PICа есть внутренний генератор. Возможно при программировании бит конфигурации неправильно установлен и работает не от кварца, а от внутреннего.
Должны быть установлены биты сторожевого таймера WDT и генератора OSC XT.

Фрагмент листинга:
__CONFIG _CP_OFF & _WDT_ON & _BODEN_OFF & _PWRTE_ON & _XT_OSC & _LVP_OFF

Или изменять значения этих трёх констант:


Вложения:
ttt.txt [219 байт]
Скачиваний: 493

_________________
R3Dio 73!
Вернуться наверх

Эиком - электронные компоненты и радиодетали
Не в сети
 Заголовок сообщения:
СообщениеДобавлено: Ср авг 05, 2009 01:47:27
Мучитель микросхем
Аватар пользователя

Карма: 6
Рейтинг сообщений: 3
Зарегистрирован: Вс окт 12, 2008 00:19:25
Сообщений: 403
Откуда: Подольск, Мос. Область
Рейтинг сообщения: 0
VIRGO а если не сложно можно какойнибудь скрин PICoвских фьюзов =)
пони прог или icprog или еше чегонибудь а то с мегами галочки постоянно путал ... :oops:

кстати использовал 628А пик


Вернуться наверх

Не в сети
 Заголовок сообщения:
СообщениеДобавлено: Ср авг 05, 2009 02:00:13
Друг Кота
Аватар пользователя

Карма: 12
Рейтинг сообщений: 207
Зарегистрирован: Вс июл 23, 2006 01:32:05
Сообщений: 3268
Откуда: г.Москва
Рейтинг сообщения: 0
Медали: 1
Получил миской по аватаре (1)

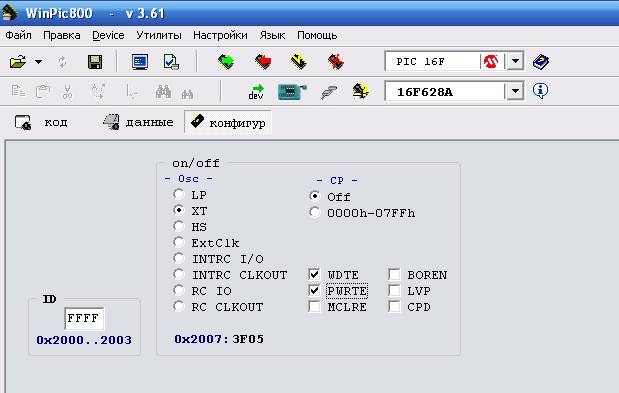

Вот так.


Вложения:
winpic.jpg [53.55 KiB]
Скачиваний: 1243

_________________
R3Dio 73!
Вернуться наверх

Не в сети
 Заголовок сообщения:
СообщениеДобавлено: Ср авг 05, 2009 02:03:42
Мучитель микросхем
Аватар пользователя

Карма: 6
Рейтинг сообщений: 3
Зарегистрирован: Вс окт 12, 2008 00:19:25
Сообщений: 403
Откуда: Подольск, Мос. Область
Рейтинг сообщения: 0
ну да чтото похожее нахожу вроде все так и выставленно было тока MСLR еше стоит по дефолту кода прошивку загружаю


Вернуться наверх

Не в сети
 Заголовок сообщения:
СообщениеДобавлено: Ср авг 05, 2009 02:14:21
Друг Кота
Аватар пользователя

Карма: 12
Рейтинг сообщений: 207
Зарегистрирован: Вс июл 23, 2006 01:32:05
Сообщений: 3268
Откуда: г.Москва
Рейтинг сообщения: 0
Медали: 1
Получил миской по аватаре (1)
Может дребезг контактов? А если увеличить емкость С2 ?

_________________
R3Dio 73!


Вернуться наверх

Не в сети
 Заголовок сообщения:
СообщениеДобавлено: Ср авг 05, 2009 02:33:06
Мучитель микросхем
Аватар пользователя

Карма: 6
Рейтинг сообщений: 3
Зарегистрирован: Вс окт 12, 2008 00:19:25
Сообщений: 403
Откуда: Подольск, Мос. Область
Рейтинг сообщения: 0
ну дребезг то он полюбому есть, в машине же трамблер а там бегунок и тд... емкость пробовал до 4700 увеличивать чет не особо заметил разницу, единственное мне кажется автор делал все это для датчика Холла а у мя обычное контактное, хотя вроде различатся не должны же


Вернуться наверх

Не в сети
 Заголовок сообщения:
СообщениеДобавлено: Ср авг 05, 2009 04:27:19
Встал на лапы
Аватар пользователя

Зарегистрирован: Ср дек 10, 2008 15:10:59
Сообщений: 107
Откуда: KPACHO9PCK
Рейтинг сообщения: 0
Сабирал похожий на тиньке2313 тоже была проблема с подключением на контактное зажигание через транзисторный ключ(показывал всякую фигню 15000 5000 при 1000 оборотах) а на моем ниссане(трамблер с камутатором) работал правильно. Мне кажется проблема именно в тр.ключе и контактах можно попробовать сделать обмотку на выходном бронепроводе и подключить к ней.

_________________
Чем больше думаеш, тем дольше уснуть не можеш...


Вернуться наверх

Не в сети
 Заголовок сообщения:
СообщениеДобавлено: Ср авг 05, 2009 18:27:47
Мучитель микросхем
Аватар пользователя

Карма: 6
Рейтинг сообщений: 3
Зарегистрирован: Вс окт 12, 2008 00:19:25
Сообщений: 403
Откуда: Подольск, Мос. Область
Рейтинг сообщения: 0
то есть один конец на массу другой на вход меги так ?


Вернуться наверх

Не в сети
 Заголовок сообщения:
СообщениеДобавлено: Пт авг 07, 2009 21:42:37
Встал на лапы
Аватар пользователя

Зарегистрирован: Вс мар 08, 2009 12:24:25
Сообщений: 132
Откуда: Ukraine
Рейтинг сообщения: 0
Используй такой вход и будет тебе счастье


Вложения:
Tacho modif_SMD.rar [84.47 KiB]
Скачиваний: 706
Вернуться наверх

Не в сети
 Заголовок сообщения:
СообщениеДобавлено: Вс авг 09, 2009 21:00:43
Мучитель микросхем
Аватар пользователя

Карма: 6
Рейтинг сообщений: 3
Зарегистрирован: Вс окт 12, 2008 00:19:25
Сообщений: 403
Откуда: Подольск, Мос. Область
Рейтинг сообщения: 0
ээээ а разве 100 Ом спасут ??? мне кажется порт выгорит, напомню у мя контактное зажигание!!! без датчика холла


Вернуться наверх

Не в сети
 Заголовок сообщения:
СообщениеДобавлено: Вс авг 09, 2009 21:07:48
Поставщик валерьянки для Кота
Аватар пользователя

Карма: 2
Рейтинг сообщений: 11
Зарегистрирован: Пт май 23, 2008 19:32:22
Сообщений: 2401
Откуда: Россия, Волгоград
Рейтинг сообщения: 0
Медали: 1
Получил миской по аватаре (1)
Такой вход точно лучше не делать, если только проц не жалко.
идеальнуй вариант это одновибратор на 555 таймере, для примера глянь схему тахометра от волги 3110, есть в интернете.

_________________
Чем дальше, тем больше становлюсь занудой...


Вернуться наверх

Не в сети
 Заголовок сообщения:
СообщениеДобавлено: Пн авг 10, 2009 16:16:48
Мучитель микросхем
Аватар пользователя

Карма: 6
Рейтинг сообщений: 3
Зарегистрирован: Вс окт 12, 2008 00:19:25
Сообщений: 403
Откуда: Подольск, Мос. Область
Рейтинг сообщения: 0
Igr44 писал(а):
Используй такой вход и будет тебе счастье


и будет тебе мертвый контроллер


Вернуться наверх

Не в сети
 Заголовок сообщения:
СообщениеДобавлено: Пн авг 10, 2009 20:48:06
Родился
Аватар пользователя

Зарегистрирован: Пт дек 12, 2008 20:19:18
Сообщений: 17
Откуда: Волгоград
Рейтинг сообщения: 0
с битами слова конфигурации нечего мудрить, автор написал текст программы, что при компиляции слово конфигурения пика интегрировано в прошивку, только в программаторе надо будет указать,
чтоб слово конфигурации кристалла загружалось из прошивки. Хотя я не знаю какой программатор вы используете, может это у вас автоматом происходит.
еще учтите, что на контактах прерывателя к которым вы цепляетесь
идет затухающий колебательный процесс, в котором можно выделить
3-4 волны по убывающей с максимальной амплитудой порядка 1000в.
Где то у меня была осциллограмма(фотографировал ) если найду, то постараюсь тиснуть. может поэтому у вас показания и разнятся, что ваш датчик успевает ловить больше, чем надо.


Вернуться наверх

Не в сети
 Заголовок сообщения:
СообщениеДобавлено: Пн авг 10, 2009 23:15:20
Мучитель микросхем
Аватар пользователя

Карма: 6
Рейтинг сообщений: 3
Зарегистрирован: Вс окт 12, 2008 00:19:25
Сообщений: 403
Откуда: Подольск, Мос. Область
Рейтинг сообщения: 0
вот вот я про тоже и подумал, ток как это решить?


Вернуться наверх

Не в сети
 Заголовок сообщения:
СообщениеДобавлено: Ср авг 12, 2009 13:49:29
Мучитель микросхем
Аватар пользователя

Зарегистрирован: Вс янв 07, 2007 01:45:48
Сообщений: 491
Откуда: Российская Федерация, будь она неладна...
Рейтинг сообщения: 0
По моему, тут на 100% дело в дребезге. И просто ёмкостью его не устранишь. GP1 предложил пожалуй самый лучший вариант.

_________________
Научить нельзя, можно научиться. Пифагор.
Вставь недостающие буквы в слово *у*ня. Если у тебя получилось слово кухня, значит ты интеллигентный человек.


Вернуться наверх

Не в сети
 Заголовок сообщения:
СообщениеДобавлено: Ср авг 12, 2009 19:17:01
Родился
Аватар пользователя

Зарегистрирован: Пт дек 12, 2008 20:19:18
Сообщений: 17
Откуда: Волгоград
Рейтинг сообщения: 0
вот такая осциллограмма


Вложения:
oscill1.jpg [58.39 KiB]
Скачиваний: 673
Вернуться наверх

Не в сети
 Заголовок сообщения:
СообщениеДобавлено: Ср авг 12, 2009 19:36:25
Родился
Аватар пользователя

Зарегистрирован: Пт дек 12, 2008 20:19:18
Сообщений: 17
Откуда: Волгоград
Рейтинг сообщения: 0
возьмите схему датчика отсюда.
http://www.telesys.ru/electronics/projects.php?do=p104


Вернуться наверх
