Спасибо.
Т.е. по адресу 0x08000000 во флеш записывается наша прошивка,
в начале нашей прошивки расположена таблица векторов (адресов), фактически смещений относительно начала прошивки (которую собрал компоновщик). Встроенный загрузчик stm32 при старте копирует таблицу векторов из флеша в ОЗУ на начальный адрес 0x00000000.
После чего встроенный загрузчик пробегает по таблице, активирует прерывания и прочее согласно данных таблицы, после читает адрес во второй строке таблицы, где расположен адрес начальной функции (reset Vector), в моём случае эта функция _start :

В компоновщике указана как ENTRY (_start), функция _start производит инициализацию и секций памяти, а также устройств (в том числе внешних).

Я правильно понимаю?

Никак нет. При включении питания на адрес 0x00000000 отображается область памяти, заданная на ножках BOOT0 и BOOT1. Это может быть SRAM (0x20000000), FLASH (0x0800000) или SystemFlash (адрес не помню). Соответственно, то что у вас размещено в коде по адресу 0x08000000 и будет таблицей векторов прерываний. В ней в начале записан адрес стека, затем адреса функций обработки прерываний начиная с Reset_Handler. Посмотрите приложенный файл, он на С, там многое станет понятно.

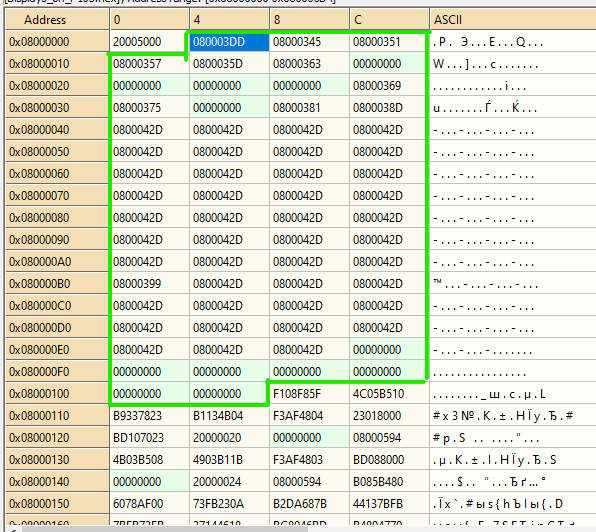

Таблица даже не смещений, а абсолютных адресов. Вот так она выглядит в самой прошивке микроконтроллера. Второй элемент таблицы - адрес начала работы программного кода

И опять нет. Таблица векторов прерываний просто лежит в памяти. При возникновении прерывания контроллер прерываний выбирает по номеру прерывания адрес функции обработчика и передаёт ей управление. Прадварительно сохранив в стеке всё что нужно для возврата из прерывания, само собой.

Добавлено after 17 minutes 22 seconds:
Для кортексов, коими являются чипы STM32, эта опция не имеет особого смысла. Выполнение кода начинается с адреса, указанного в таблице векторов прерывания на месте Reset_Handler.

Минимально это инициализация сегментов данных. Нулевых занулением, инициализируемых - копированием из флэш. Строго необходима настройка только тех устройств, без которых невозможна инициализация данных и дальнейшая работа кода. Всё остальное можно делать в main. Я, например, предпочитаю всё железо инициализировать до main, в котором оставляю только логику работы программы. Но это всё уже вкусовщина.

Есть такая функция, зовется SystemInit() и вызывается до входа в main() как раз из файла "startup_stm32... .s ". По логике названия, оная должна выполнять инициализацию системы. Неплохая задумка, довольно удобная. Ну а по факту написанного в ней, она выполняет только настройку системных частот и латентности флеша. А в случае кубогенерирования, нужность этой функции вообще сведена близко к нулю, поскольку настройка тактирования передана в другую функцию, вызываемую из main().
То есть, изначально по названию задумывалось чуть ли не как основа основ при запуске, а в последствии она стала заброшкой, мусором, который просто забыли удалить.
Да и сам файл "system_stm32..... " так же изначально задумывался как главный файл конфига системы, а сейчас превратился почти в такой же мусор.

Есть такая штука, как CMSIS, которая призвана сделать единообразным код для кортексов разных производителей, разных тулчейнов, кодогенераторов и т.д. Следовать ему достаточно хорошая практика. Библиотеки для STM32 и кодогенератор куба достаточно неплохо соответствуют этому шаблону.

Она то призвана. Да вот с логикой не очень хорошо, недоработали до конца. И реализация в кубогенераторе, повторюсь, совсем не способствует логике как CMSIS, так и вообще логике вещей. Кубогенератор исповедует свою логику тут.

Кто недоработал?

В зоопарке тигру мясо не докладывают! (c)

Задумывалось что функция SystemInit() оставит после себя рам память свободной. Для этого в GCC есть нативная галочка - использовать память повторно. Условие всегда срабатывает для SystemInit(), и почти никогда для всего остального.
По этой причине крайне желательно вычистить весь мусор от кодогенераторов, и в ручную настроить периферию по максимуму.

Залезать в startup.s понадобится когда проект перерастёт стадию моргания светиком, но это уже другая тема.

Я бы сказал больше. Она задумывалась выполняться, когда ещё никакого глобального окружения нет (память не инициализирована) и предназначена для подготовки системы к этой самой инициализации. Собственно и использовать в ней никаких глобальных данных нельзя.

Или не использовать их вовсе.

*** Блин, дочегоже неудобно тут цитировать цитаты... Вручную копировать/удалять.... елы палы, я уже пальцы сломал добавлять цитаты

Кто не доработал? Да вот даже вы. посмотрите:

то есть, фактически складываете юзер-код в область системы. Впрочем, дело ваше, я тоже так делаю.


Дак после возврата из любой вызываемой функции стек возвращается в предыдущую позицию и ранее занятая память остается свободной.



Практически никогда. Только после того, как вы создадите дополнительные секции, требующие дополнительного обнуления/копирования, или немного изменить поведение кода до входа в main. Например, исключить вызов SystemInit или наоборот, добавить вызов доп.ф-ций инита.

Из описания файла:э
This module performs:
* - Set the initial SP
* - Set the initial PC == Reset_Handler,
* - Set the vector table entries with the exceptions ISR address
* - Configure the clock system --(это записано в файле system_stm32xxx .с)
* - Branches to main in the C library (which eventually
* calls main()).


В её описании однозначно написано, для чего она задумывалась:
- SystemInit(): Setups the system clock (System clock source, PLL Multiplier
* factors, AHB/APBx prescalers and Flash settings).
* This function is called at startup just after reset and
* before branch to main program. This call is made inside
* the "startup_stm32f1xx_xx.s" file.

Да ну. Секции data и bss подготавливаются еще до SystemInit (которая в том числе выполняет запуск внешней S(D)RAM, если надо). После неё вызываются статические конструкторы, а затем уже main

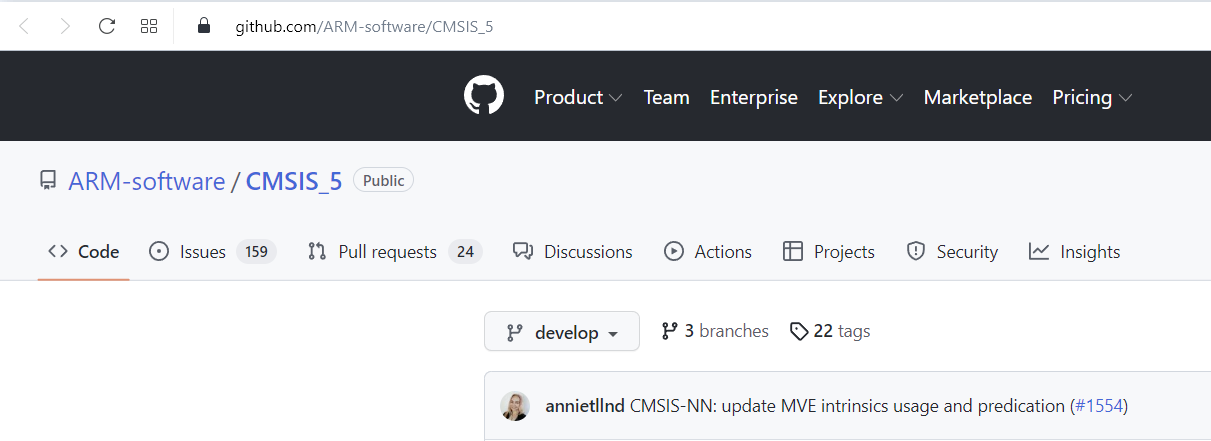

Открываем репозиторий CMSIS, находим там первый попавшийся стартап и наблюдаем, что SystemInit это первое что выполняется в Reset_Handler.

Интересно, а если сегменты данных в этой самой SDRAM и находятся? Или в чипах STM32H7 бывают блоки SRAM выключенные при подаче питания. Как тогда в них до SystemInit что-то инициализировать?

У вас гранаты не той системы Я вам могу показать кучу источников файлов с иной структурой.
Потому и говорю, что задумка вначале была неплохой, но со временем состав файлов менялся, каждый пишет так, как ему заблагорассудится. И самое главное, что ни одна из версий не является ошибочной с точки зрения микроконтроллера.

Касательно SDRAM - в нее вообще нерекомендовано помещать отдельные переменные или выполнять доступ непакетным образом, из-за сильного снижения скорости.
То же самое, но по иной причине, с выключенными блоками SRAM. Их основное назначение - хранение буферов, завязанных на какой-либо модуль периферии. И не не для того придумывалось выключение, чтобы сразу же их безусловно включать. Обычно они включаеются/выключаются вместе с той периферией, с которой в паре используются, и обычно имеют команду аппаратного обнуления. Выключение придумано для энергосбережения. Иначе никто бы не усложнял.

Делай раз

Спойлер

Вложение:

1.png [24.94 KiB]
Скачиваний: 446

Делай два

Спойлер

Вложение:

2.png [38.8 KiB]
Скачиваний: 438

И почему-то ARM я верю больше, чем каким-то сомнительным источникам.

В сети гуляет блинк на 48 байт. Он тоже не ошибочен с точки зрения микроконтроллера. Только CMSIS там и не пахнет.

Причём тут отдельные переменные? Гигантские буферы тоже надо инициализировать.

Это всё ваши фантазии. Никто не запрещает мне хранить что угодно где угодно, если это аппаратно возможно.

Посмотрел, да теперь понятно. Что таблица векторов явно присутствует в коде прошивки, а не создаётся компоновщиком.

И поискав (по папкам блинка) я нашёл её в файле: cmsis/vectors_stm32f401xc.c



Под памятью, Вы имеете ввиду бинарный файл, который по ld-скрипту соберёт компоновщик из объектов которые создал компилятор?

То есть без режима прошивки (заданного на ножках BOOT) МК при запуске отображает в ОЗУ память flash, куда мы разместили прошивку с таблицей векторов по адресу 0x08000000 (адрес во флеш или озу памяти?).

Разве в коде мы устанавливаем адреса? По моему, код может только обращаться по адресу. Компилятор создаёт бинарный файл, который при прошивке МК мы передаём загрузчику, который размещает его во flash-памяти МК по некоторому адресу. И когда МК стартует он отображает эти данные из flash в озу.
И если так, то почему адрес 0x080000000, - ведь он соответствует размеру flash-памяти 519 МБ ? У МК только 256 кБ, не говоря уже о 64 кБ SRAM.


Спасибо, я нашёл подобное в Eclipse в cmsis/vectors_stm32f401xc.c

Да, после того как я нашёл таблицу векторов в коде cmsis/vectors_stm32f401xc.c, соответственно нашёл и Reset_Handler(), который там вызывает _start() который вызывает main().


Как я понимаю это отладчик памяти МК. Интересно как в таблице появляются эти абсолютные адреса, да тем более по такому адресу?

Это (на скрине) не отадчик, это просто просмотр hex-файла прошивки в ST-Link Utility - проге для чтения и заливки прошивки в микроконтроллер. А в таблице эти адреса появляются стараниями линкера в процессе компиляции. Он раскладывает программный код по адресам и адреса функций, реализующих обработку прерываний, помещает в таблицу.


Попробуйте проинициализировать побайтно пару мегабайт в SDRAM - расскажете о впечатлениях о скорости непактного доступа Почитайте про SDRAM, расширьте свой кругозор.
Вы видимо не так давно с ARM занимаетесь, потому не вкурсах про историю изменений файлов самими ARM. Я то значительно раньше вас начал их изучать.

Нет, под памятью я подразумеваю всё адресное пространство. Бинарный файл это как бы "слепок" программы. Стартовый код разворачивает из него данные в разные области памяти. В какие-то занулением, в какие-то копированием.

Не в ОЗУ, а в адресное пространство. Если на 0x00000000 отражена SRAM, то запись туда возможна, а если флэш, то соответственно нет.

Добавлено after 20 minutes 28 seconds:
Ну ещё он может размещаться по адреcу. Размещает по адресу, обычно, линкер в соответствие с правилами заданными в его конфигурационном скрипте.

Этот некоторый адрес в вашем контроллере 0x08000000.

Адресное пространство 32-разрядное и может адресовать 4 Гб. В любом месте этого адресного пространства могут быть кусочки по несколько килобайт или мегабайт. Это и разного типа памяти, и регистры периферийных устройств, и всякого рода FIFO для USB или Ethernet и т.д. Цифры о которых мы говорим - начальные адреса этих "кусочков". А между ними "дыры".

Возможно это какой-то умный просмотрщик. Наверняка он эмулирует отображения памяти в МК, либо берёт адрес из файла. Возможно адрес размещения 0x08000000 где-то явно указан. Либо в коде, либо в компиляторе.
Но просто поиск адреса 0x08000000, по коду блинка результата не дал.

Линкер скорее задаёт (записывает в бинарный файл) адрес по которому уже МК будет пытаться разместить код в адресном пространстве. Вот только непонятно откуда Линкер или компилятор берёт адрес 0x08000000, в коде блинка я его не нашёл.

Понятно, то есть адресное пространство больше памяти ОЗУ.

HEX-файл содержит адреса.

Линкер берёт его из своего скрипта. Загляните в *.ld-файл. Наверняка, что-то похожее найдёте

Самый обычный просмотрщик стандартного hex-файла. Открываем в блокноте этот файл и читаем первую строчку:
:020000040800F2
выделенное - и есть адрес (его старшие байты) начала размещения данных. Последующие строчки содержат заголовок строки и далее сами данные, в конце контрольная сумма строки.
:1000000000500020DD0300084503000851030008EC
