Спасибо, Fusion Перепаял AD8066 и заодно 4051. Писк пропал. Работает генератор, ослик что-то показывает, сопротивление меряет. А вот с напряжением как-то странно. Может кто методу подскажет настройки вольтметра?
Добрый день всем! Собрал пробник, версия 20211026-40-joy, но есть одна проблема. Не меряет сопротивление резисторов. В режиме омметра, при раскороченных щупах, пишет Ures=00,81V, а реально там 3,3 Вольта. Вольтметр настроил на всех пределах, до 8 Вольт разница в измерении положительного и отрицательного напряжения 0,02 Вольта, на более высоких пределах 0,1-0,2 Вольта. В автоматическом режиме меряет напряжение правильно и положительное и отрицательное, а в ручном режиме при превышении положительного предела 0,8 Вольта показывает 0,81 Вольта, а при превышении отрицательного предела показывает переполнение <<<. Осциллограф также при подаче напряжения больше 0,8 Вольта показывает 0,81 Вольт максимум, а в отрицательную сторону показывает правильно. Напряжение на выходе операционника в режиме вольтметра 1,68 Вольт, в режиме омметра 3,3 Вольт. Собрал второй - то же самое, только напряжение в режиме омметра 1,3 Вольта. Подскажите куда копать.
Скорее всего у Вас проблемы из-за поддельной AD8066A. 1МГц как выглядит осциллограмма? Ее ток потребления: Quiescent Current per Amplifier 6.4 mA х 2 "-3,3в У МЕНЯ -3,32" говорит о малом токе потребления ОУ. У меня около -3.06 В.
"Не совсем понятна процедура "по еталонному вольтметру." надо подавать напряжение на каждый диапазон и подбирать коэффициент.
R24 усиливает сигнал, влияет на коридор вх. напряжения от - до + (чтобы на краях диапазонов не было погрешности). 22к оптимально.
АлиЕкспресс рулит - 8066 таки перемаркированная какая-то дешевка. Напряжение -3,3В не просажено - ток потребления маленький, т.е. ИМС не ВЧ, 1МГц не выглядит никак - вообще не проходит, реальная полоса пропускания немного больше 100кГц. Жду другую микру
Fusion писал(а):
Для работы Омметра должен быть плюс 3.3 на 11 и 14 ноге контроллера. 15 нога - выход DAC - устанавливает 0 для ADC при включении (до достижения +1.5В навыходе второго ОУ)
Тут прошу подробности. Как я понял, при включении с выхода DAC1 pin 15 подается напряжение на точку соединения резисторов Rdac, Rsm, Rgnd, Ros и инвертирующий вход ОУ для установки половини от 3В на выходе ОУ (он же входи АЦП пины 10 и 17 СТМки). Т.Е АЦП грубо говоря воспринимает 1,5В как начало отсчета (ноль) и относительно этого напряжения все что меньше (но не меньше 0В) - отрицательное напряжение или полуволна осциллограммы, все что больше - положительное напряжение или полуволна осциллограммы. Я правильно понимаю?
Только сейчас обратил внимание, что у меня есть схема с http://ansvet.ru/stm/f3_volt_160x80/, есть в splan несколько вариантов и при сборке ориентировался на печатку JEKA-B. Так согласно печатки с инвертирующего входа пин 6 операционника подключены два резистора по 1к - один на землю, второй на выход ОУ пин 7. Т.е. Кус = 1+1/1=2. Это есть и на одной из схем. На других схемах вижу соединение пина 6 и 7 и все. Т.е Кус = 1. В одном случае общий коеф. усиления операционника 23*2, а в другом 23*1. 46 vs 23. Проясните пож. что правильно?
Alex37, резисторы делителя отобрать поверенным омметром, подавать напряжение на каждый диапазон и подбирать коэффициент, сохранить.
Заменил AD8066 на оригинальную , вольтметр настраивается. Сопротивление на раскороченных щупах показывает 458 Ом . На выходе AD8066 (1 ножка ) = 3.28 Вольта. STM32 покупал на Алиэспрес. Подскажите , какое сопротивление должен показывать пробник на расскороченных щупах?
Прибор четкий ,, функционал хороший, уже приходилось им работать .. автору респект
Для работы Омметра должен быть плюс 3.3 на 11 и 14 ноге контроллера. 15 нога - выход DAC - устанавливает 0 для ADC при включении (до достижения +1.5В навыходе второго ОУ)
Вопрос по DAC. Он рулит вторим ОУ только в режиме омметра? По идее должен и при измерении напряжений и при пользовании осликом. Т.е. не важно какая ОУ, режим по постоянному току должен устанавливаться автоматом - АЦП меряет выход ОУ, DAC смещает это значение до нужной величины. Параметры ОУ определяют только полосу частот. Но в жизни не так. Это только у меня?
Я перепробывал несколько разных ОУ, на выходе второго ОУ нет 1,5В, всегда больше 2В, иногда ближе к 3В и в режиме ослика линия развертки смещена вверх экрана и при подаче на вход приборчика нескольких вольт постоянки смещается вниз экрана. Т.е. режимов по постоянному току нет. В каком диапазоне напряжений способен рулить DAC???? Как убедиться, что выход DAC контролера рулит ( в каком режиме работы измерителя померять)? К чему стремиться при настройке по постоянному току и наверное не достаточно доверять DACу, может играться резисторами смещения на инвертирующем входе второго ОУ?
Когда использовал левую 8066 нормально входил в режим измерения емкостей и выходил из него. Сейчас использую АД8042. На выходе второго ОУ около 2,7В. На выходе DAC 0.64В. Если войти в режим измерения емкостей - прибор на этом режиме виснет. Неужели на это влияет значение постоянного напряжения на выходе ОУ?? При нажатии джойстиком любой кнопки звук издается, но никаких действий - прибор тупо висит. Не проверял как он себя поведет если настроить автовыключение прибора - выключится или нет не знаю. Выйти с этого режима удается только коротким КЗ батареи питания.
Еще вопрос. Есть ли программная коррекция показаний батареи, или подбирать резистор?
Подскажите пожалуйста , до какой частоты в режиме осциллограф можно наблюдать правильный прямоугольник? Если можно фотку ? Заранее благодарю

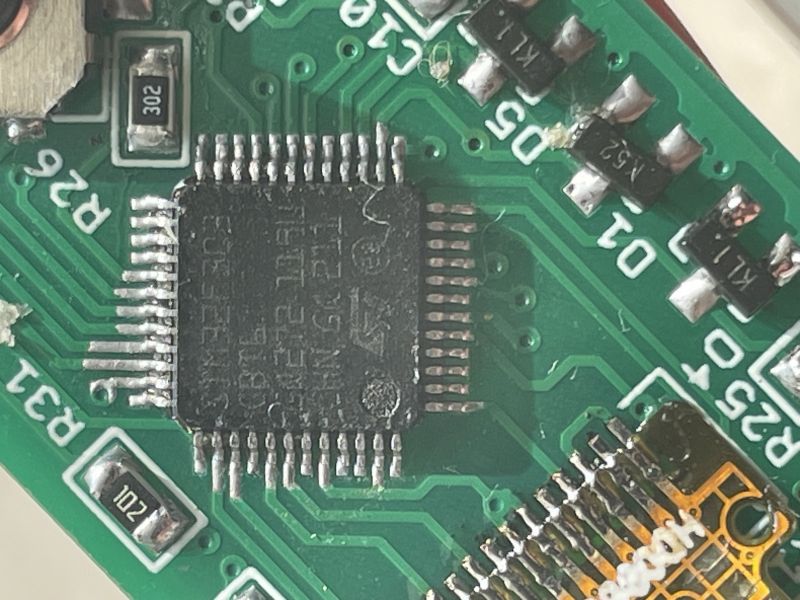

Добавлено after 7 minutes 27 seconds: 8431, у меня с левым ОУ не настраивался вольтметр, он показывал но в режиме автомат не переключались диапазоны . После замены AD8066 , вольтметр заработал, парадокс… . С омметром пока засада , мерит но при разомкнутых щупах показывает 457 Ом . Думаю заменить STM32 на оригинальную, прошлая покупалась на алике
Заголовок сообщения: Re: пробник 4in1 на STM32F303
Добавлено: Ср дек 27, 2023 12:25:50
Нашел транзистор. Понюхал.
Карма: 4
Рейтинг сообщений: 15
Зарегистрирован: Пн мар 24, 2014 22:07:01 Сообщений: 170 Откуда: Оренбургская область
Рейтинг сообщения:0

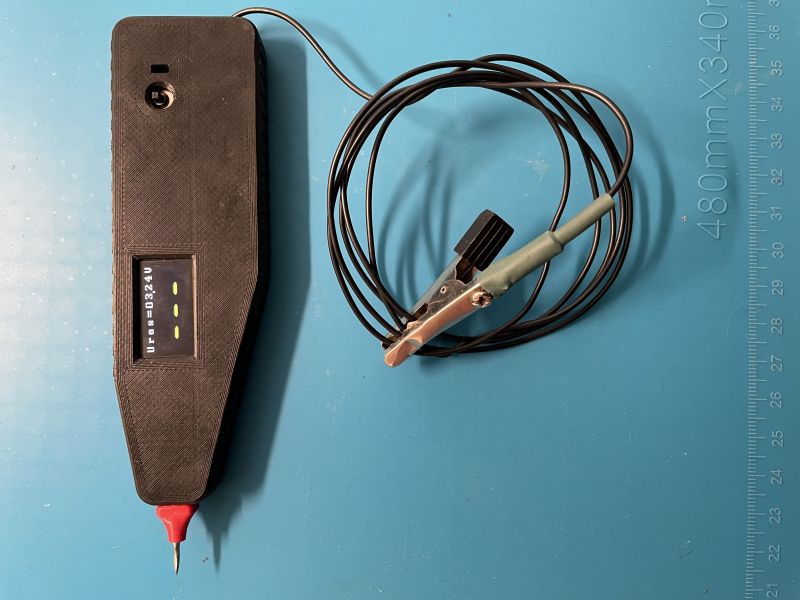

Всех с наступающим НГ! Изменил плату 1 ревизии. Спаял, откалибровал, напечатал корпус - все отлично! Спасибо автору! Отличия от 1 ревизии : - для линейности показаний добавлен второй LDO 3,3V(по совету автора); - для удобства сборки добавлен 8-пиновый разъем дисплея; - USB разъем зарядки TYPE-C; - длина платы увеличена на 2 мм(87 мм). Проект тут: https://oshwlab.com/pap.cot/tester_5in1_copy ТГ канал: https://t.me/tester5in1
