есть блок питания со светодиодной индикацией зеленого цвета- FJ3412AG. хочу подобрать аналог для замены на индикаторы красного свечения возможно ли это. помогите с решением моей задачи

А фотки дисплея можно.

Измерь рабочий ток и подбери с таким же.

Всё просто : FJ3412AG меняем на FJ3412AR.....))))

Пробовал. Не ищется такой.

....так китайские надписи часто не ищутся.....То, что написал ТС тоже не ищется, но оно существует...
ТС же ничего другого не сообщил, ни размер, ни цоколёвку, ни кол-во разрядов...
Поэтому ответ исходя из вопроса...

как свернуть фото? и где искать замену FJ3412AR

3412 - это размер символа, не габариты.
34 = 0.34 дюйма, примерно 8мм высота символа(цифры).
12 = 0.12 дюйма, примерно 3мм ширина символа(цифры).
переключите штангенциркуль на дюймы и проверьте...

Буква А - общий анод. Это тоже можно прозвонить...

28,1мм=1.1 11мм=0,43 перевод мм в дюймы

Это что?

3 - может быть размер 0,3" , 4 -4 разряда, 12 - вариант исполнения. А - обычно общий катод, В - общий анод, бывают наоборот у некоторых производителей. Еще бывает не совсем логично, первая цифра - первая цифра размера, вторая - число разрядов, третья - вторая цифра размера, четвертая - вариант исполнения. Например КЕМ -3461BG - 4 разряда 0,36" зеленый ОА. 0,31" 4 разряда зеленый ОК в случае у ТС.
Бывают индикаторы и 0,3, и 0,31, и 0,32
https://ru.aliexpress.com/store/product ... 36f627UEMY
https://ru.aliexpress.com/store/product ... 3323YIxmlM
https://chelead.ru.aliexpress.com/store ... h_sort&g=y

Спасибо, буду заказывать

К стати, у меня показометр 0...100V, 0...10A. Хочу заменить на большие, уж очень непрезентабельно выгдядят они.

Спойлер

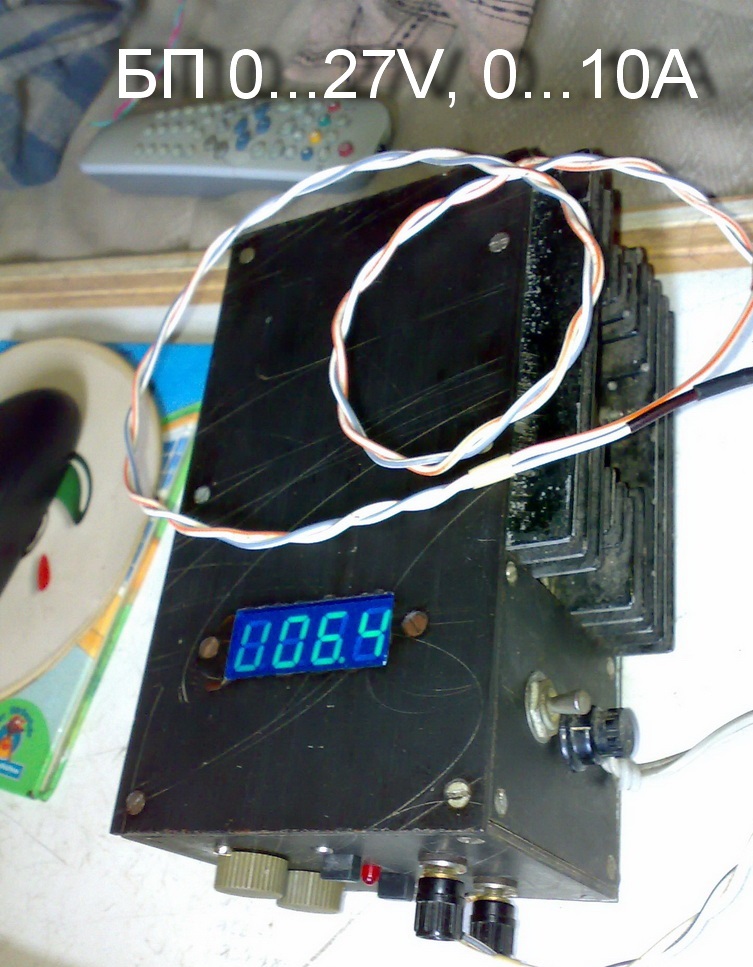

Я специально купил для самодельного ЛБП. Хочу поменять на TDSO 5160

Спойлер

- индикаторы хоть и одинарные, но в два раза больше!
Естессно распиновка не совпадает, но это я разберусь...

Вопрос в другом - где найти хоть приблизительный ДШ на этих китайцев? В частности интересует ток диодов - не пережгу ли я МК новыми индикаторами? В моём варианте Ампэры синие. Не по фэн-шую... Сам БП у меня довольно большой "кирпич" - мелкие циферки будут казаться точками...

Спойлер

Тут будет в два ряда, вместо одного ряда с переключателем...

Добавлено after 30 minutes 17 seconds:
Вот нашёл китацев парочку:
https://www.rcscomponents.kiev.ua/datas ... 1Ax-Bx.pdf
http://www.leds.com.hk/pdf/41KT30281LI.pdf
Но нет никаких параметров. Хорошо, что распиновка есть...

Добавлено after 5 minutes 20 seconds:
https://old.radiodetali.com/td/displ/gnt2831.htm - тут кое-какие параметры...
http://www.leds.com.hk/02_1t_3.htm - и тут...

Товарищи, подскажите имеет ли право на жизнь такая схема?
Зажигать сегменты подачей 1 на выход 595 , ну и и вкл соответствующий общий через транзюк.

Если не превышать допустимых токов для регистра, то можно так управлять.
Ток ограничивается резисторами, а им пох какие индикаторы, китайские или Телефункен.

Видел "импортные" индикаторы с какого- то немецкого оборудования (довольно старого).. Им если 20 мА не "вдуешь"- они почти не светятся..

Значит не видел индикаторы СССР. Немецкие ГДР оно и есть.

Так вот именно! Всем спасибо! Я сделал как хотел... НО!!! Правда, TFK - диоды оказались дубовые! При дневном свете - еле видно! ток по рассчётам там не более 1мА на резюках 330 Ом падение всего 0.4в = 1мА. Микра питается от стаба 3.3в - значит при падении на диодах 1.8-1.9 вольт на резюках остаётся 0.4 вольта.

Нашёл нормальный ДШ на МК N76E003AT20 - ток выходов до 7мА при 3.3 в - замыкал резюки по-одному, яркость поднималась в два раза, но всё равно мало, если закрыть рассеивающей плёнкой - не хватит яркости ваще.
Походу родные китайские "G-nor" сверхяркие до 30мКд при токе до 20мА

Пойду, куплю такие:

Спойлер

Был 2431, поставлю 5631 - побольше...

Добавлено after 17 minutes 40 seconds:

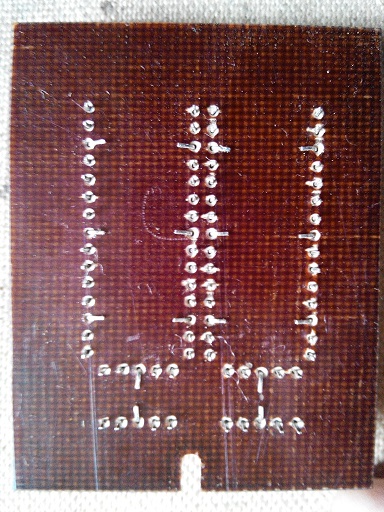

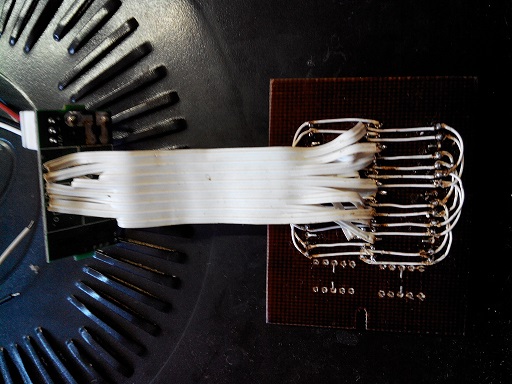

Вот фото переделки:

Спойлер

Конечно не супер... думаю с другими будет лучше и проще.
