Подключил к ней 6 твердотельных реле из которых работают только по два за раз
Ток 8ма на порт
Сначало работает нормально всё
Но в какой-то момент реле одно самоотключилось а если потрогать 595 то палец обжигает

Остынет включил всё нормально работает но через некоторое время опять она раскаляется самоотключая нагрузку


Питание у 595 4.5в а управление с есп32 напрямую при этом на нагрузке напряжение 3в
Может это из за перекоса питания и управляющего сигнала ?

Добавлено after 3 minutes 40 seconds:
При этом с отключеной нагрузкой простояло сутки и всё норм

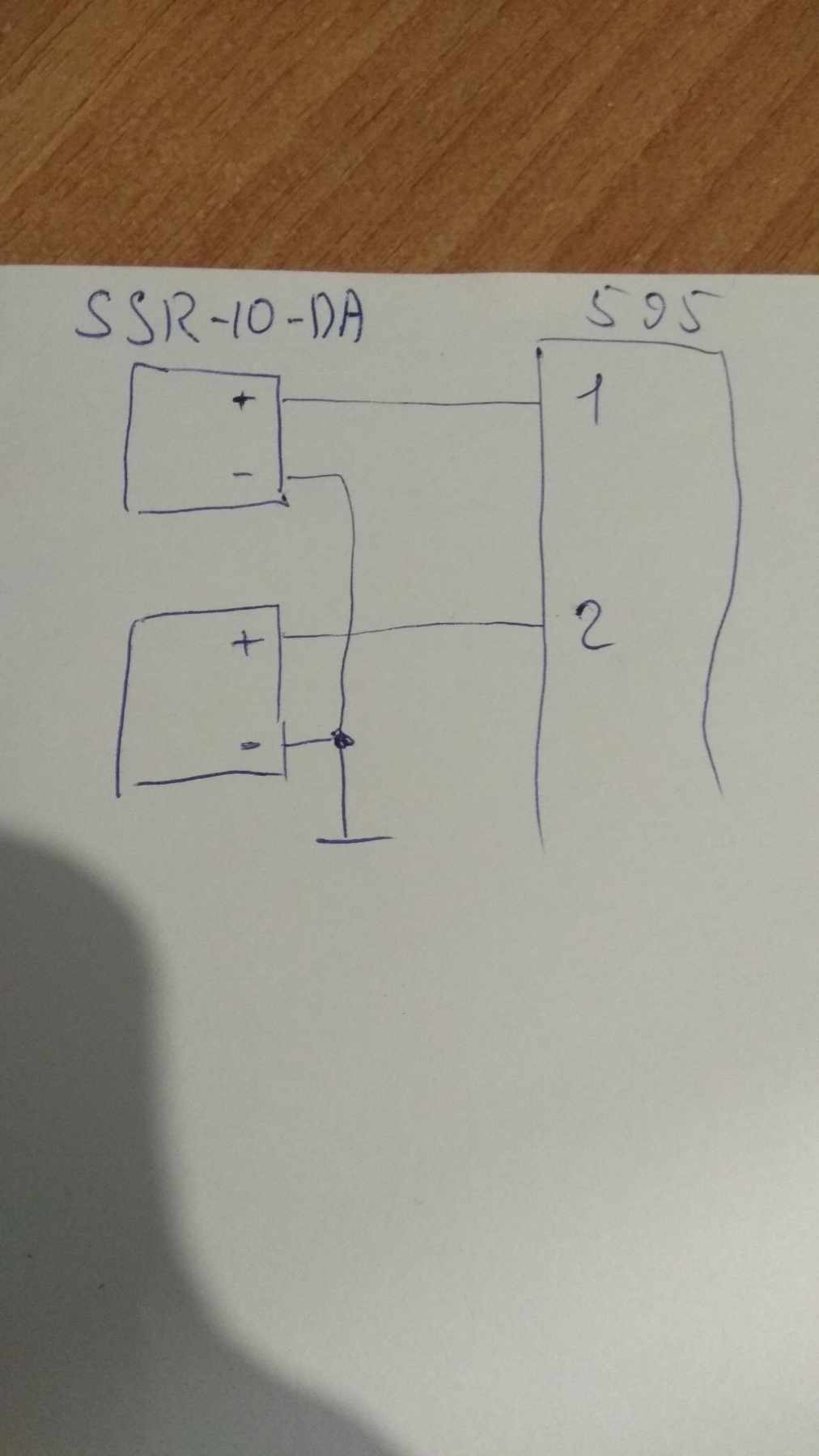

У вас твёрдотельное реле SSR-10DA, верно? Согласно данной таблице?

Интересно что является нагрузкой данного реле? Возможно вы неправильно используете тип данного реле, которое не предназначено для этих целей… если тип реле выбран верно, то попробуйте управляющее питание на твердотельное реле подать через транзисторы… если будет по-прежнему разогреваться 595, то видимо брак регистра… а если будут разогреваться транзисторы, значит проблема в самом реле…

Замыкания дорожек или выводов нигде нету? При подаче "1" на любой выход 595-й начитает греться, или только на определенных выводах? А 595-я, она какая конкретно? Потому что бывают HC и HCT серии.
А у реле не перепутали контакты - управление с нагрузкой?

А 3 Вольта это мало для управления твёрдотельным реле. У меня такого как у вас нет, но те которые были уверенно управлялись напряжением где-то 4,5 Вольта. Так что ставьте какие-нибудь буферы на выход 595, может быть 541 сделать в две группы по 4 элемента в параллель и через них управляйте вашими реле.

595регист виснуть не может это не МК и не комп... это тупа регистр жеской логики и если он грется но либо он перегружен чемто по выходам или входам или какаойто его порт уже пробит...

вместо 4,5в кинул перемычку с питания от есп32 3,3в и день нормально отработало

VNS, нет оно как раз и выбиралось по управлению через напряжение 3-32в на нём так и написано на корпусе
нагрузка слабые моторчики примерно 200вт на реле даже радиаторы не потребовались холодные и так

Up2805, да не всё норм еслиб коротило то оно бы сразу раскалялась изначало а так само по себе к примеру прост отключил внешнее 220 на нагрузке а потом подал снова и она закипитилась как вариант
у меня с буковой N

electroget, прежде чем паять я проверил что на 3в она работает и потребляет 8ма ну какие там транзисторы и паралели буферов там даже светодиод загорается на реле (только он изредка помаргивает думал напруги не хватает подключил осцылограф нет всё ровно видимо это особенность подключеного светодиода через что то там)
а вот на 2,7в уже не работает

musor, не входа целые команды же принимаются сейчас как и раньше и выходы в норме
зависло то что она неоткликалась на команды

задумка была что я запитаю микросхему от внешнего источника 4,5в а управлять через есп от 3,3в и типо у меня на выходе должно было в теории быть 4,5в на реле подаваться но на деле почему то подавалось только 3в но при этом она холодная была пока не срабатывал глюк
в общем я понял так запитывать нельзя её либо ставить соглосователи напряжений на управляющие портты

Вообще-то, прежде чем писать, я посмотрел даташит на это реле http://eleris.ru/UserFiles/Files/manual ... manual(rus).pdf
Управляющее напряжение от 4 Вольт и выше. Так что не надо мне рассказывать про светодиод.
Вы открыли тему с целью задать вопрос и ваше недовольство ответами непонятно.

Сам эффект интересный. По выходному току, по расчетам, в стат. состоянии греться 595 не должен, даже и с разными напряжениями на микросхеме и в управлении (правда на пределе: лог 1 на входе). Вероятно какое-то непредвиденное переключения возникает? Если возможно, добавьте на схеме соединения к MCU со стороны входы.

595 индивидуально есть конденсатор/и по питании? Можно экспериментально воткнуть резисторы во входы к MCU, напр. 1 кОм, будет ли эффект (вместе с входной емкостью, результ. НЧ фильтр снизит вероятность паразитных импульсов).

Резисторы (напр. 10..100 Ом) можете добавить и к нагрузку (в данном случае: к реле).

74*595 какой серии чалом не VHC или АС???

Не забываем, что считается СУММАРНЫЙ МАКСИМАЛЬНЫЙ ТОК.
А он может быть выкушан всего одной релюшкой.
Далее разводка земли для сигнальной и силовой цепей...
Для силовых применений или в паре с "рассыпухой на транзисторах" или в паре с ULN2803
или чего специально разработанного на такой случай(к примеру ) применяется.

595-я CMOS серии? Тиристорный эффект не рассматривали?
Возможно очень грязное питание 4,5в, либо импульсные помехи через эти реле летят.

veso74, низнаю после приравнивания питания к лог единице стало всё норм
musor, просто с буквой N
~Dimon~, питание нормальное на момент тестов питалось от зарядника телефона на усб есп32 поэтому и выходило с её ноги vin 4,5в по осцылографу всё норм тоже думал мож импульс проскакивает от реле какой

всё хорошо
отработало с неделю щас пока отдыхает ждёт новый скеч
