Недавно узнал, что есть такая визуальная среда программирования как FLProg автор её Сергей Глушенко. Ей уже более 10 лет, но на РадиоКоте информации мало и раздел отдельный отсутствует. Можем кому будет и полезна тема.
Цитата:
Программа представляет из себя графическую среду для рисования принципиальных или логических схем. Имеет богатый выбор модулей Arduino, дополнительных модулей, работающих с Arduino, датчиков и исполняющих устройств
Немного поигрался со светодиодом PC13 LED на этой плате.
На сегодня только голая плата под рукой, так что пока:
Обычная моргалка лампочкой
Шим по таблице, с нарастанием и убыванием яркости
Кучу других кубиков подключал, отключал. Логика, счётчики, компараторы и т.п. Как соберу наборчик обвязки, ещё продолжу играться, там много интересного Присоединяйтесь
стм32 лучше не использовать с ардуиной, слишком большой оверхед сам по себе + флпрог еще
прогу стоит использовать для девайсов с простым автоматом состояний, какие-то сложные вещи уже трудно даются и проще их в коде писать
минус проги в том, что она генерит код только с использованием суперцикла, о чем я говорил автору поэтому у нее есть определенная ниша применения, но никак не универсальное средство
я кстати делал пару модулей давно для нее что-то связаное с энкодером, что на валах двигателей стоят для определения угла уже не помню точно
вот еще делал кому-то цветовой индикатор температуры на цифровом датчике и чтобы включался при определенной освещенности
а это тестирован новый модуль клиента нтп для получения времени по сети для есп8266 все четко работает
за минуту можно сгавнякать сетевые часы, вместо того, чтобы целый день ковыряться в коде
_________________ тематические ответы только в форуме, в приват не пишите
Stm ка просто под рукой есть, не покупать же другие, чтоб проверить программку. Да и синяя эта пилюля, от братьев из поднебесной, стоит не дорого. С незамудрёнными задачками вполне справляется. АЦП и ШИМ работает (правда не на всю мощь), кнопки нажимаютя, экранчик показывает. За один вечер можно собрать много своих поделок, без знания языков программирования.
На обычном симметричном генераторе задал частоту в 1 мкс, да там уже не справляется, ошибок не выдаёт, но работать правильно не хотит. Видать ещё и настройки по умолчанию на низких частотах.
Настройки ШИМ и АЦП на форуме попадались, даже готовыми блоками, а про настройки тактов не встречал.
_________________ „Выживает не самый сильный и не самый умный, а тот, кто лучше всех приспосабливается к изменениям.“ — Чарлз Дарвин
Главная идея ардуино - воплощение идей из кубиков, коими являются модули.
платы это не ардуино, ардуино это фреймворк, где некоторые вещи спрятаны за простыми реализациями и синтаксическим сахаром, который называется wiring вместо названий портов там используются а и д названия контактов, которые привязаны к конкретным платам но эти названия замаплены на конкретные контакты контроллеров и никто не мешает тебе прошивку залить в контроллер на своей плате
фреймворки упрощает тебе некоторые задачи и делает код универсальным при работе с другими контроллерами фреймворки это технологии большого программирования под веб или виндовс, где за тебя уже написано 95% кода
точно так же и в ардуино написан код периферии + стандартные библиотеки + куча сторонних
ART_ME писал(а):
Такой подход позволяет избавить пользователя от знаний электроники и программирования, достаточно школьного курса.
он не избавляет от знания электроники и тем более программирования, он упрощает только написание кода, что делает процесс обучения проще и быстрее
любой фреймворк накладывает свои ограничения\рамки, на то он и фрейм
ART_ME писал(а):
И именно благодаря этому ПР110 получил в свое время популярность. По крайней мере в РФ.
пр110 это программируемое реле его аналог это сименс лого, который тоже программируется на таких же блоках, которые соединяются проводами более навороченные блоки есть уже в линейке плк симатик
ART_ME писал(а):
Средства эти известны давно и всех технологов вполне устраивают. Зачем им хобитийная ардуина?
им незачем флпрог создан как раз для того, чтобы люди могли купить дешевую ардуину и попробовать себя как программист плк на фбд и потом пойти уже учиться на реальных плк
но оказалось так, что флпрог стали использовать для быстрого создания каких-то мелких прог на разных контроллерах для решения каких-то своих мелких задач без изучения текстового программирования
_________________ тематические ответы только в форуме, в приват не пишите
Пару недель идёт тестирование 9 версии, весит правда больше титаника. Если на момент перехода по ссылке программа недоступна для скачивания, значит она на доработке и обновляется.
Попробуй этот, прикреплённый к сообщению, вроде оно. Я их там кучу разных вариантов пробовал, уже и не помню толком какой из них тот. Версия программы должна быть 9, в 8 не заработает.
Добрый день!Начал осваивать данную программу. Кто силен, подскажите, не соеденяются выходы счетчика V со входами элемента И. Выходы счетчика имеют синий цвет, а входы И черные. Каким образом их можно соеденить?Может быть каким то блоком?
Всё правильно, что не соединяются, они имеют разную разрядность. На элемент И подаём 1 или 0, а у счётчика выход от -32767 до 32767 Чтоб они друг друга понимали, надо по элементу счётчика кликнуть два раза левой кнопкой мыши, и настроить его под свои хотелки.
_________________ „Выживает не самый сильный и не самый умный, а тот, кто лучше всех приспосабливается к изменениям.“ — Чарлз Дарвин
Так я и настроил счетчик под свои хотелки в меню, что бы он отсчитывал необходимое количество импульсов, и обнулялся, но мне нужно что бы эти импульсы шли на элемент И., ну вот я так хочу
Последний раз редактировалось asvhmao Пт сен 26, 2025 21:57:02, всего редактировалось 1 раз.

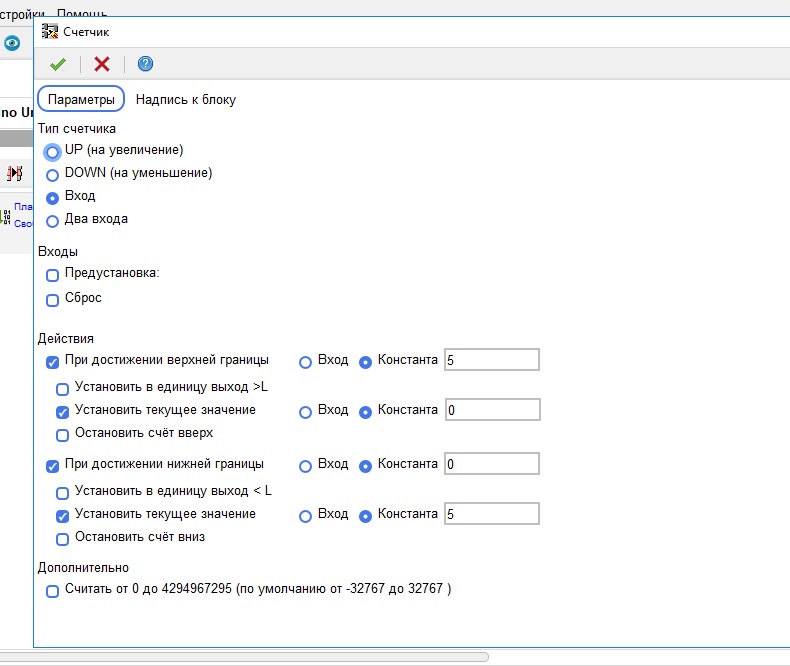

Внимательно посмотри на картинку. При выборе своих параметров появляется дополнительный вывод на счётчике, который можно будет подключить к блоку "И".
А лучше посмотреть видео, ссылку на которое кидал в первом сообщении, вопросы отпадут сами собой. Ещё вроде планировали перенести или дополнить видео на отечественных платформах, чем закончилось не знаю.
_________________ „Выживает не самый сильный и не самый умный, а тот, кто лучше всех приспосабливается к изменениям.“ — Чарлз Дарвин
Видео я себе накачал самые основы, и интересующие блоки, их работу.Дополнительный вывод, который появляется и который можно подключить это вывод L как я понимаю.На нем появляется еденица, при переполнении счетчика, она вообще там кратковременная, так как счетчик сбрасывается, при появлении еденицы.Если выставить настройки как у вас на скриншоте.А мне нужно что бы счетчик делил частоту на два, и была не кратковременная еденица а прямоугольный сигнал, деленный на два.
Последний раз редактировалось asvhmao Пт сен 26, 2025 21:56:07, всего редактировалось 1 раз.

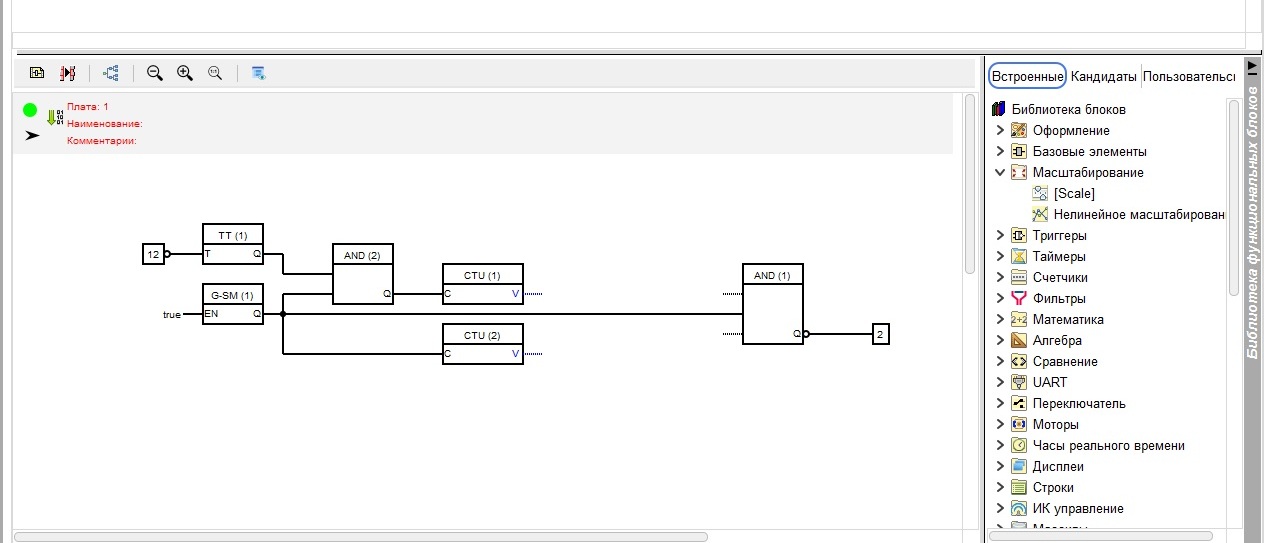

Для деления на два есть элемент ТТ триггер. Для деления на 3, 4, 5, ..... 25 .... , счётчик, как в примере выше и далее подключить к нему ТТ триггер.
Что то как то туговато мне все это дается Вот нарисовал простые бегущие огни на входе in стоит переменный резистор, меняет скорость огней, на входе 2 переключается направление бега.Работать работает, но когда зажигается 4 светодиод, начинает подтормаживать, посмотрел на нем осциллографом, почему то в момент когда зажигается 4 светодиод, на этом выходе появляется частота 2 кгц. откуда она берется вообще неясно, и почему именно на этом входе, интересно то что если сделать только один вход, без реверса все работает, частота появляется только когда счетчик считает и вверх и вних.Проверял в симуляторе работу, вот проект в fl prog может кто подскажет откуда на 4 выходе 2 кгц?
Да я уже пробовал по всякому в том числе делал и как у вас. Либо вообще не считает, либо только в одну сторону. Конкретно как у вас по схеме сделал, все абсолютно тоже самое, на 4 выходе огонь затормаживает и на выходе 2.5кгц, потом проскакивает, пару кругов делает и снова притормаживает.По вашим изменением отличие только в том что огонь пройдя с первого по четвертый светодиод появляется не сразу на первом а через период, так как первый выход дешифратора висит в воздухе.В остальном без изменений.Усложнил схему, поставил еще одну кнопку, теперь переключение эффектов, при первом нажатии на in2 если нажимать in3 ручное, переключение реверса, следующие нажатие на in2 реверс крутит автоматом через 2 сек, другое нажатие через 4 сек, далее через 8 и через 16 секунд автоматом переключается реверс. Ну а с частотой на 4 выходе вообще не пойму что за ерунда. играюсь в симуляторе а не с реальным железом, хотя какая в принципе разница...Вот мод проект
Странно это как-то. Сегодня некогда, может завтра вечером поиграюсь на макетке с STM32. В теории на дешифраторе и счётчике должно быть так:
Прямой счёт
0 - 0000 ("вывод" счётчика) - на "выводе" дешифратора Q1 будет 1, т.к. ни чего не подключено то и все выходы МК в состоянии "0", далее - 1 - 0001 - Q2 2 - 0010 - Q3 3 - 0011 - Q4 4 - 0100 - Q5 5 - 0101 - Q6 - (которого нет), тут МК по циклу бегает и видит что надо сбросить счётчик в "0", возможно это и есть те самые 2,5 кГц которые показывает симулятор.
Обратный счёт
5 - 0101 - Q6 - снова все выходы МК в состоянии "0" 4 - 0100 - Q5 3 - 0011 - Q4 2 - 0010 - Q3 1 - 0001 - Q2 0 - 0000 - Q1 - так же как и при прямом счёте МК, при чтении программы видит что надо установить 0101 и тут же выполняет задачу.
Почему зависает, не подскажу. Может симулятор что-то не понимает, может в FLProg где-то ошибка (какая версия?). Если есть возможность в железе проверить, было бы тоже не плохо.
По второму прикреплённому файлу. Рекомендуют не злоупотреблять штатными генераторами. Каждый из них отнимает время в цикле МК. Если делим например на 2, 4, 8, 16, то лучше применить последовательность из ТТ триггеров после одного генератора.
_________________ „Выживает не самый сильный и не самый умный, а тот, кто лучше всех приспосабливается к изменениям.“ — Чарлз Дарвин
asvhmao Пробовал в simulide и протеусе, везде абсолютно тоже самое.Как только зажигается 4 канал подвисает и на нем появляется 2.5 кгц. во время бега огня, он может зависнуть на 4 канале на долю секунды, может и на секунду, чем меньше скорость огней делать, тем на дольше зависает на 4 канале. всегда по разному.Я думал проблема в блоке масштабирования, он для изменения частоты генератора, регулировки скорости переключения.Удалил его, поставил просто генератор фиксированно задал частоту 2 герца, все тоже самое, на выходе 2.5 кгц. Это проблема именно в счетчике, именно тогда когда задавать счет на увеличение и на уменьшение.Если выставить параметры счетчика просто на увеличение что бы огонь бегал без реверса в одну сторону, тогда проблем нет, все работает скорость регулируется частоты нет на выходе 4 канала. Пробовал в настройках ставить по другому, что бы было 2 отдельных входа на + и на - счета, все тоже самое, так же подвисает на 4 канале. видимо это какой то глюк счетчика в программе когда он работает на + и на -. Версия 9.1.0. ставил по началу последнюю 9.4.1 но там не совсем понятно, блоки дисплеев где то в ранних версиях в папке, и при компиляци проектов валят ошибки с отсутствием библиотек, поэтому снес сразу и поставил опять 9.1.0 есть еще 8.2.3, говорят что она самая стабильная и безглючная вроде как, но ее не ставил, все таки 9 поновее, и в 8 версии, помоему в настройках счетчика надо сброс константами организовывать, пункта устанговить текущее значение нет, поэтому ее не ставил.
