Создать однопроводный интерфейс для MAX7219 и софт для него.

Martian

Ну, как я и говорил, невыгодное решение. Один 595-ый проще, дешевле, плюс даёт ещё 5 портов вывода

А что касается непогрешимости Протеуса, то это не так.

Реклама

Ariadna-on-Line

Здесь одна микросхема. Я же написал - сдвоенная. Просто обозначены как разные.

Добавлено after 16 minutes 50 seconds:

veso74 писал(а):

Такую микросхему в руках не держал. То ATtiny13A дешевле... Но все интересно, особенно нестандартное решение.

Шутить изволите. Эта микра - 15 рублей в любом магазине. Подобные в Союзе выпускались десятилетиями. Здесь фишка не в микрах.

BOB51 писал(а):

В итоге получили лишние мелкосхемки...
Равноценно применению более крупного МК или второго мелколапого в качестве периферийного преобразователя...
:roll:

По цене ? Сомневаюсь что МК будет 15руб стОить. Его еще и программить надо.

Реклама

BOB51

Ежли брать ардуино про-мини как атмегу328Р/атмегу328РВ за 200 рубликов...
:roll:

kalobyte

есть дешевые контроллеры ch32v003 от 50 центов
там достаточно выводов
https://wch-ic.com/products/CH32V003.html?

тини 85 стоит куда дороже

Реклама

Эиком - электронные компоненты и радиодетали

Martian

50 - дорого. Я взял их по 23 рубля

Реклама

veso74

Спойлер

Ariadna-on-Line писал(а):

... Шутить изволите. Эта микра - 15 рублей в любом магазине.

В других магазинах - цена другая. Без учета местных налогов.

Может и так (напр. на ATtiny13A как драйвер индикации с загрузкой по одному провода). И в будущем могут быть внесены поправки, дополнения ...
Подключение: по soft-UART (MicroCore для ATtiny13A к Arduino).

Реклама

Martian

Да, это лучший (по удобству) вариант - некая видеокарта, с зашитыми шрифтами для матричных индикаторов, например. Минимизирует затраты на основной контроллер. К тому же, можно разнообразить интерфейсы, добавить туда же обработку кнопок... кстати, подобные решения уже есть в готовом виде.
И всё же, это может быть избыточно, и дорого, а 595-ый стоит 5 центов.

veso74

Да. ТС хочет управлять по одному проводу. По задаче это больше похоже на "мозговой штурм" (brainstorm)

.
Лично бы сначала попробовал бы мултиплицировать по времени с другими управляемыми устройствами 3 сигнала MAX7219 - стандартное решение, никаких других микросхем. Но иногда выводов в МК действительно нет

.

Ariadna-on-Line

Именно типа мозговой штурм. В надежде на ответы исключительно в русле заданной "одно-проводной" темы. Не вправо, не влево.
ПС. Лучшее враг хорошего - говаривал С.П. Королев.

Реклама

kalobyte

veso74 писал(а):

Спойлер

Ariadna-on-Line писал(а):

... Шутить изволите. Эта микра - 15 рублей в любом магазине.

В других магазинах - цена другая. Без учета местных налогов.

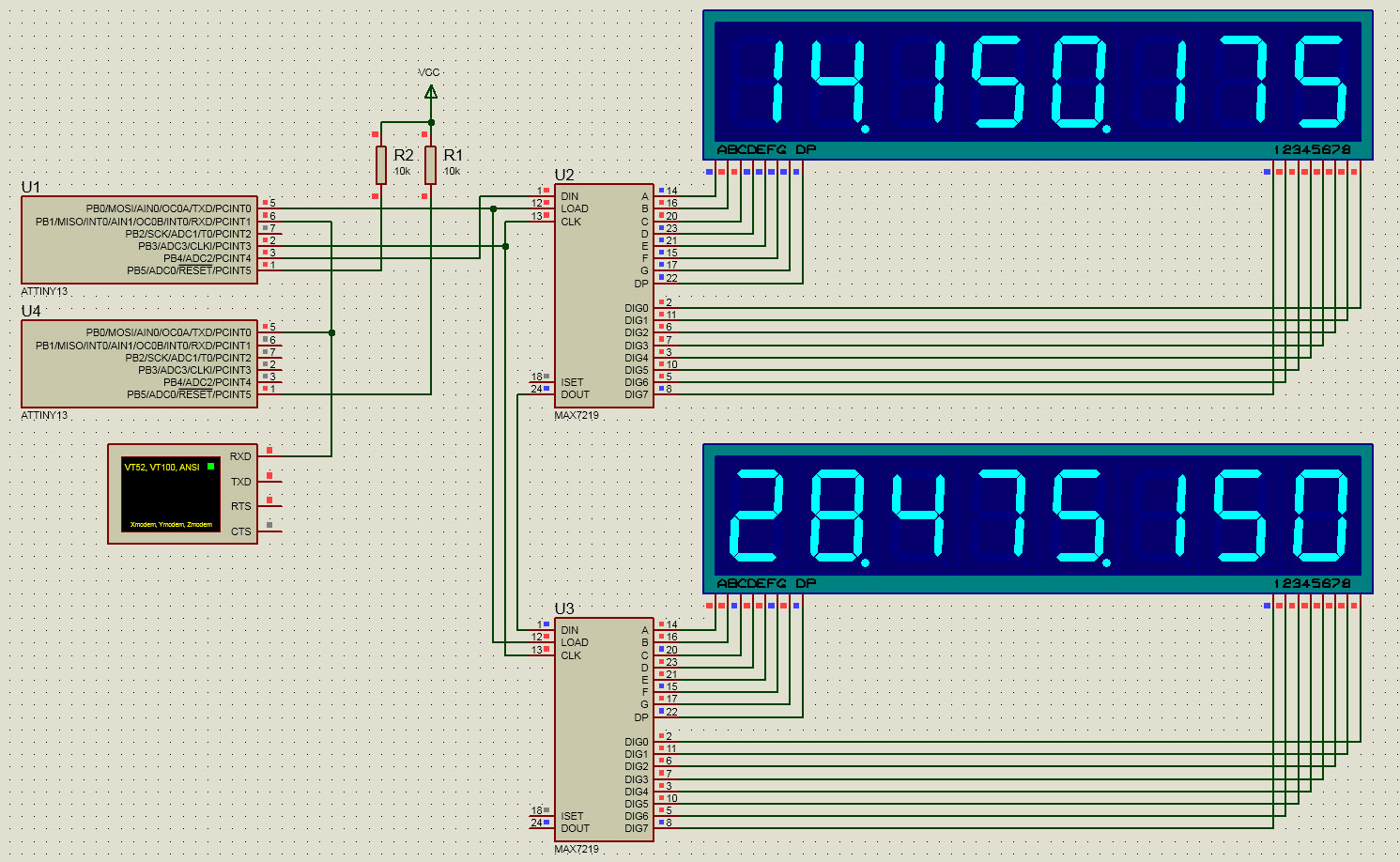

Может и так (напр. на ATtiny13A как драйвер индикации с загрузкой по одному провода). И в будущем могут быть внесены поправки, дополнения ...
Подключение: по soft-UART (MicroCore для ATtiny13A к Arduino).

внеси дополнение
дин подключи к доут другой мелкасхемы

veso74

Да, еще один pin освободится. Это также вариант.
Будет медленнее. Ничего. Много не мешает.
---

Код:

char buf[17];
...
    char buff[9];
    for (uint8_t i = 8; i < 16; i++) {  // 2847515014150175 -> 14150175
      buff[i - 8] = buf[i];
      buff[9] = '\0';
    }
    c_0 = atol(buff);
    buf[strlen(buf) - 8]  = '\0';  // 2847515014150175 -> 28475150
    c_1 = atol(buf);

Функция для извлечения части стринга с начало n?
Пробовал варианты. С первой быстрой попытки не сработало. И с циклом...

Предложите другой путь?

kalobyte

сепаратор типа | втыкай в строку, чтобы данные делить по индикаторам

Peter73

Если ещё актуально

ejsanyo

Ещё в природе существует чип SN74LV8153, это что-то типа переходника UART->GPIO. Экзотика, но если достанете такой, при большом желании "опосредованным ногодрыгом" можно организовать и SPI, хоть и очень медленный.
