 Заголовок сообщения: Реле для управления скважинным насосом
СообщениеДобавлено: Ср ноя 09, 2022 14:26:28
Грызет канифоль
Аватар пользователя

Карма: -1
Рейтинг сообщений: -4
Зарегистрирован: Ср дек 12, 2007 14:22:24
Сообщений: 278
Откуда: РФ
Рейтинг сообщения: 0
новая идея для реализации на ардуино - реле для управления глубинным насосом.
Источник сигнала – трансформаторы тока, надеваемые на фазу трехфазного насоса, выдающие на вторичной обмотке соответственно ток до 20ма.
https://aliexpress.ru/item/100500187245 ... 7977206085
Все три тока надо измерить контроллером и задать условие: если любой из токов вышел за пределы Imin < Iизм < I max – расцепить сухой контакт цепи питания катушки пускателя насоса – то есть отключить насос от сети.
подскажите, на каком из семейства ардуино можно реализовать...

Добавлено after 8 minutes 42 seconds:
если можно будет цифровой индикатор тока подключить для задания устаовк - вообще :o

_________________


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Реле для управления скважинным насосом
СообщениеДобавлено: Ср ноя 09, 2022 16:03:01
Друг Кота

Карма: -1
Рейтинг сообщений: 86
Зарегистрирован: Вт мар 13, 2012 12:16:13
Сообщений: 8878
Откуда: .ru
Рейтинг сообщения: 0
stereo писал(а):
подскажите, на каком из семейства ардуино можно реализовать...

в любом))
даже ардуино не надо... я бы сделал на простом МК...))

и трансформатор тоже свой намотать... или любой готовый взять... пропускаем ток по вторичке снимает напряжение со первичке...
Вложение:
1.jpg [51.06 KiB]
Скачиваний: 83

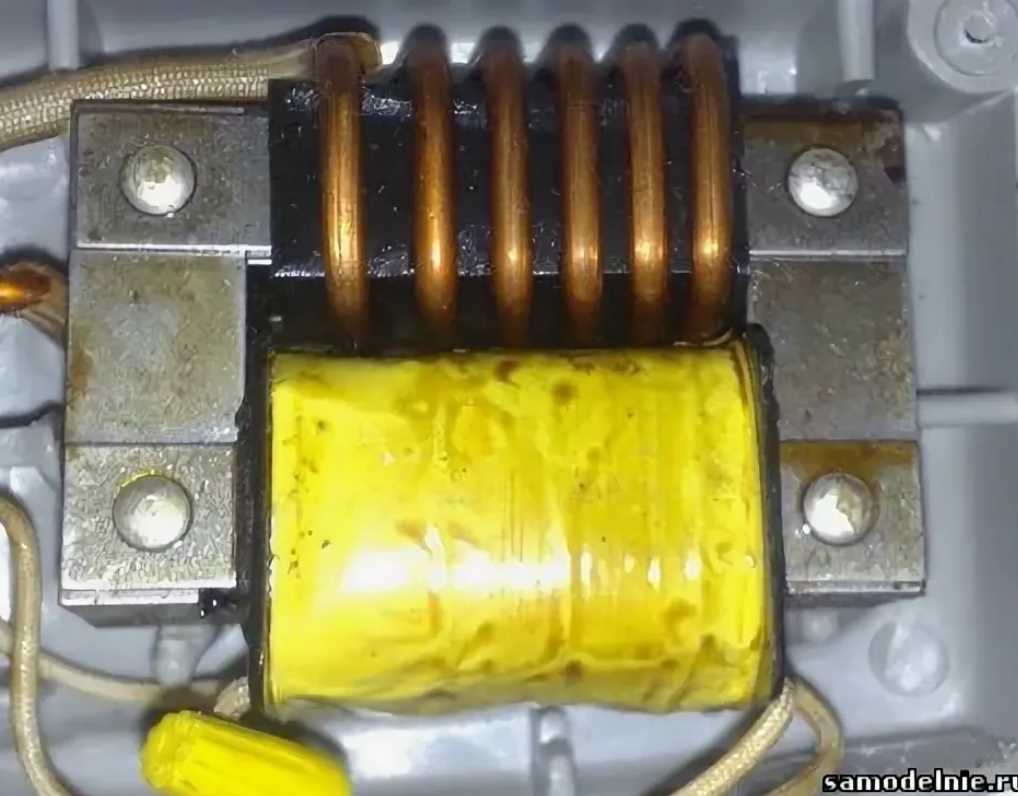

от паяльника на большой ток...
Вложение:
от паяльника.jpg [26.07 KiB]
Скачиваний: 90

а я бы вообще самодельный намотал))
Вложение:
самодельный.jpg [56.21 KiB]
Скачиваний: 88

и т.д.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Реле для управления скважинным насосом
СообщениеДобавлено: Ср ноя 09, 2022 16:18:48
Друг Кота
Аватар пользователя

Карма: 5
Рейтинг сообщений: 61
Зарегистрирован: Ср сен 30, 2020 16:51:47
Сообщений: 4625
Откуда: РФ
Рейтинг сообщения: 0
а я бы вообще самодельный намотал)).

В домашних условиях. :))


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Реле для управления скважинным насосом
СообщениеДобавлено: Ср ноя 09, 2022 16:28:51
Друг Кота
Аватар пользователя

Карма: 123
Рейтинг сообщений: 7959
Зарегистрирован: Сб сен 13, 2014 16:27:32
Сообщений: 39199
Откуда: СпиртоГонск созвездия Омега
Рейтинг сообщения: 0
уже была подобная тема....но там ТС не хотел трогать имеющуюся схему....
мож это он ПЕРЕОБУЛСЯ???

_________________
ZМудрость(Опыт и выдержка) приходит с годами.
Все Ваши беды и проблемы, от недостатка знаний.
Умный и у дурака научится, а дураку и ..
Алберт Ейнштейн не поможет и ВВП не спасет.и МЧС опаздает


Вернуться наверх

Эиком - электронные компоненты и радиодетали
Не в сети
 Заголовок сообщения: Re: Реле для управления скважинным насосом
СообщениеДобавлено: Ср ноя 09, 2022 16:39:35
Грызет канифоль
Аватар пользователя

Карма: -1
Рейтинг сообщений: -4
Зарегистрирован: Ср дек 12, 2007 14:22:24
Сообщений: 278
Откуда: РФ
Рейтинг сообщения: 0
а может быть корова? :)
спасибо, парни, вы здорово помогли... пойду мотать :)))

_________________


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Реле для управления скважинным насосом
СообщениеДобавлено: Ср ноя 09, 2022 16:42:04
Друг Кота
Аватар пользователя

Карма: 5
Рейтинг сообщений: 61
Зарегистрирован: Ср сен 30, 2020 16:51:47
Сообщений: 4625
Откуда: РФ
Рейтинг сообщения: 0
пойду мотать :)))

Мотай сразу трёхфазный токовый трансформатор, не мелочись. :))


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Реле для управления скважинным насосом
СообщениеДобавлено: Ср ноя 09, 2022 16:54:24
Друг Кота
Аватар пользователя

Карма: 123
Рейтинг сообщений: 7959
Зарегистрирован: Сб сен 13, 2014 16:27:32
Сообщений: 39199
Откуда: СпиртоГонск созвездия Омега
Рейтинг сообщения: 0
куда ему 3фазник намотатьь...пусь найдет 3 1ф мелких ТТ или намотает на готовые ТВЗ ТВК от ламполелоф токовуб вторичку изолированой фазной жилой можно и просто продернуть-1 виток но чуйка будет думаю чрезмероной Кт!~2400+

_________________
ZМудрость(Опыт и выдержка) приходит с годами.
Все Ваши беды и проблемы, от недостатка знаний.
Умный и у дурака научится, а дураку и ..
Алберт Ейнштейн не поможет и ВВП не спасет.и МЧС опаздает


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Реле для управления скважинным насосом
СообщениеДобавлено: Ср ноя 09, 2022 18:17:23
Друг Кота
Аватар пользователя

Карма: 59
Рейтинг сообщений: 2218
Зарегистрирован: Чт янв 26, 2012 16:44:29
Сообщений: 19556
Откуда: Таксимо
Рейтинг сообщения: 0
Это на 6 киловольт который?

_________________
Мои поставщики запчастей с отличной репутацией
texnomag.ru
radioremont.com
pl-1.org
4ip.info
elitan.ru


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Реле для управления скважинным насосом
СообщениеДобавлено: Ср ноя 09, 2022 18:21:11
Друг Кота
Аватар пользователя

Карма: 5
Рейтинг сообщений: 61
Зарегистрирован: Ср сен 30, 2020 16:51:47
Сообщений: 4625
Откуда: РФ
Рейтинг сообщения: 0
На шины.


Вернуться наверх

В сети
 Заголовок сообщения: Re: Реле для управления скважинным насосом
СообщениеДобавлено: Ср ноя 09, 2022 22:41:19
Друг Кота
Аватар пользователя

Карма: 96
Рейтинг сообщений: 1493
Зарегистрирован: Вт мар 16, 2010 22:02:27
Сообщений: 15303
Откуда: ДОНЕЦК
Рейтинг сообщения: 0
С утилизации копировалок
https://img.radiokot.ru/files/20529/2z9bq7pano.jpg
8)
