 Заголовок сообщения: Точечная сварка на реле
СообщениеДобавлено: Пт сен 20, 2024 21:25:31
Встал на лапы
Аватар пользователя

Зарегистрирован: Вс авг 26, 2018 12:28:26
Сообщений: 129
Рейтинг сообщения: 0
Приветствую господа. Возможно кто то повторял данную схему и сталкивался с проблемой.

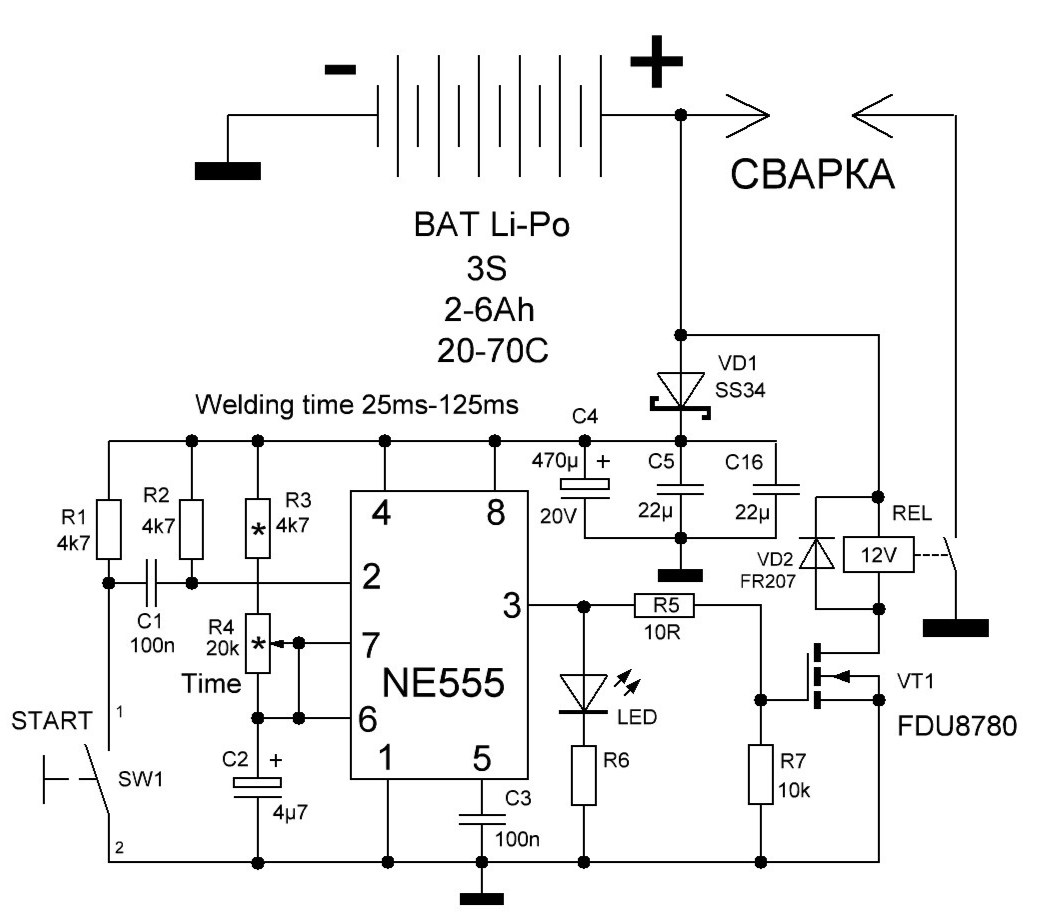

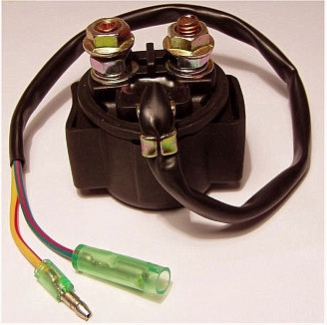

Сделал вот такую сварку по схеме на релюхи от мопеда.
Столкнулся с проблемой. При нажатии на кнопку подаётся импульс и прекрасно и аккуратно пластина приваривается, но переодически проскакивает ещё импульсы, не зависимости от нажатия на кнопку. Ну и как следствие дыра в аккумуляторе :))

И происходит это именно в момент сварки при соприкосновении с аккумулятором электродов в "воздухе" таких ложных срабатываний нету.

Проигрался с блокировочным конденсаторами, результата не дало.
Кнопку применяю обычную тактовую. Аккумулятор автомобильный.

Вообще очень редко появляется необходимость сварить аккумы. Поэтому не покупал промышленную.
Если нет ложных срабатываний - это схема отрабатывает очень не плохо, аккуратно и крепко привприаювает пластину.

Как думаете на мусорку или что то модно сделать?

Фалы с схемой прилогаю.


Вложения:
IMG_20240920_211731.jpg [70.19 KiB]
Скачиваний: 196
IMG_20240920_210607.jpg [151.31 KiB]
Скачиваний: 211
Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Точечная сварка на реле
СообщениеДобавлено: Пт сен 20, 2024 21:32:19
Друг Кота
Аватар пользователя

Карма: 107
Рейтинг сообщений: 3804
Зарегистрирован: Пн фев 09, 2009 22:19:49
Сообщений: 24404
Откуда: Когда-то был прекрасный город для людей
Рейтинг сообщения: 0
Запитай схему и реле от отдельного источника питания.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Точечная сварка на реле
СообщениеДобавлено: Пт сен 20, 2024 21:44:39
Держит паяльник хвостом

Карма: -13
Рейтинг сообщений: 60
Зарегистрирован: Пн май 27, 2024 14:45:54
Сообщений: 974
Рейтинг сообщения: 0
от дребезга кнопки это не спасёт....с этим надо что-то сделать сначала (RS-триггер, можно 2 кнопки)...на питание микросхемы добавить фильтр 100 Ом...

_________________
с минусами в моей карме список тех, кого народная мудрость рекомендует обходить стороной...)))


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Точечная сварка на реле
СообщениеДобавлено: Пт сен 20, 2024 21:49:12
Друг Кота

Карма: 6
Рейтинг сообщений: 303
Зарегистрирован: Вт авг 26, 2008 14:36:02
Сообщений: 5248
Откуда: москва
Рейтинг сообщения: 0
Попробуйте параллельно кнопки кондерчик подобрать


Вернуться наверх

Эиком - электронные компоненты и радиодетали
Не в сети
 Заголовок сообщения: Re: Точечная сварка на реле
СообщениеДобавлено: Пт сен 20, 2024 21:52:43
Держит паяльник хвостом

Карма: -13
Рейтинг сообщений: 60
Зарегистрирован: Пн май 27, 2024 14:45:54
Сообщений: 974
Рейтинг сообщения: 0
сэм писал(а):
кондерчик подобрать

один костыль поправлять другим....и всю жизнь подбирать...потом кнопка засрётся, снова подбирать...))))

_________________
с минусами в моей карме список тех, кого народная мудрость рекомендует обходить стороной...)))


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Точечная сварка на реле
СообщениеДобавлено: Пт сен 20, 2024 22:07:40
Друг Кота

Карма: 6
Рейтинг сообщений: 303
Зарегистрирован: Вт авг 26, 2008 14:36:02
Сообщений: 5248
Откуда: москва
Рейтинг сообщения: 0
Отвали нах


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Точечная сварка на реле
СообщениеДобавлено: Пт сен 20, 2024 22:23:34
Встал на лапы
Аватар пользователя

Зарегистрирован: Вс авг 26, 2018 12:28:26
Сообщений: 129
Рейтинг сообщения: 0
Запитай схему и реле от отдельного источника питания.


Забыл упомянуть. Отдельным питанием тоже пробовал.
Ещё NE555 с Алика, не оригинал.

Добавлено after 1 minute 10 seconds:
от дребезга кнопки это не спасёт....с этим надо что-то сделать сначала (RS-триггер, можно 2 кнопки)...на питание микросхемы добавить фильтр 100 Ом...


Этот вариант попробую.

Я за дребез думал. Не проработал этот вариант, потому что эта проблема возникает в момент сварки. Если электроды в воздухе, то сколько не нажимай - ложных не будет!

100 Ом добавлю по питанию. Может действительно поможет


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Точечная сварка на реле
СообщениеДобавлено: Пт сен 20, 2024 22:36:31
Держит паяльник хвостом

Карма: -13
Рейтинг сообщений: 60
Зарегистрирован: Пн май 27, 2024 14:45:54
Сообщений: 974
Рейтинг сообщения: 1
и питающие схему провода от аккума свои, а сварочные от аккума другие, нигде не пересекаются ?

_________________
с минусами в моей карме список тех, кого народная мудрость рекомендует обходить стороной...)))


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Точечная сварка на реле
СообщениеДобавлено: Пт сен 20, 2024 23:29:03
Встал на лапы
Аватар пользователя

Зарегистрирован: Вс авг 26, 2018 12:28:26
Сообщений: 129
Рейтинг сообщения: 0
и питающие схему провода от аккума свои, а сварочные от аккума другие, нигде не пересекаются ?


Спасибо за подсказку. В корпусе возможно пересекаются. Я завтра разберу и гляну. Сейчас очно не помню, так как делал эту схему несколько месяцев назад. Но по-моему пересекаются .


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Точечная сварка на реле
СообщениеДобавлено: Сб сен 21, 2024 08:39:18
Друг Кота
Аватар пользователя

Карма: 107
Рейтинг сообщений: 3804
Зарегистрирован: Пн фев 09, 2009 22:19:49
Сообщений: 24404
Откуда: Когда-то был прекрасный город для людей
Рейтинг сообщения: 1
Ну конечно. Сварочный контур должен быть изолированным.

А пока кнопка не нажата, то дребезга и не будет. Если конечно, кнопка не совсем ...редиска....


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Точечная сварка на реле
СообщениеДобавлено: Сб сен 21, 2024 11:48:57
Встал на лапы
Аватар пользователя

Зарегистрирован: Вс авг 26, 2018 12:28:26
Сообщений: 129
Рейтинг сообщения: 0
Разобрал эту всю историю. :)
На днях проведу эксперименты:)


Вложения:
1000007186.jpg [203 KiB]
Скачиваний: 172
Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Точечная сварка на реле
СообщениеДобавлено: Сб сен 21, 2024 14:16:36
Друг Кота
Аватар пользователя

Карма: 107
Рейтинг сообщений: 3804
Зарегистрирован: Пн фев 09, 2009 22:19:49
Сообщений: 24404
Откуда: Когда-то был прекрасный город для людей
Рейтинг сообщения: 0
На таких токах контакты реле могут спариваться при измерении, и будет казаться, что идёт сработала схемы управления.

Поставь контрольный свтодиод ещё и на на катушку реле, посмотри.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Точечная сварка на реле
СообщениеДобавлено: Сб сен 21, 2024 15:23:03
Встал на лапы
Аватар пользователя

Зарегистрирован: Вс авг 26, 2018 12:28:26
Сообщений: 129
Рейтинг сообщения: 0
На скорую руку поэкспериментировал.
Ложных меньше стало. А вот один раз, по-моему действительно контакты реле залили. Хз конечно... Наверное лучше на ключах приобрести )) Автомобильный АКБ жалко, убить не хочу!
