Wester IWT200 включался, работали вентиляторы, но горел красный сигнал аварии.
Вскрытие показало, что силовая часть в порядке, питание +15в тоже в порядке
(вентиляторов, платы управления и других узлов).
Осциллографом выявлено, что нет генерации на драйвере и выходе UC3845B (6-я нога). И тут "котовский голос души" шепнул: "а проверь-ка цепь регулировки тока!". И не зря! Эта проверка выявила, что регулировки тока нет. На 3 ноге LM224 (0в при любом положении регулятора). Дальнейшая проверка выявила, что постоянно открыт Q3, шунтирующий 3-ю ногу LM224. так как полностью открыт операционник (ноги 12, 13, 14). На 13 и 5 ноге LM224 вместо 4,7в со стабилизатора VD4 , было всего 1,5в. Вывод - полу-битый стабилитрон VD4 (в откр. 320мв, в закр. 860мв на мультиметре, в т.ч. и в снятом состоянии). SMD стабилитрон VD4 заменил на стеклянный 4,7в, генерация появилась, аппарат ожил. Так что, как ни крути, а кошки - сущности особые, с прямым "каналом связи с ...", без которого в электронике делать почти нечего!!!

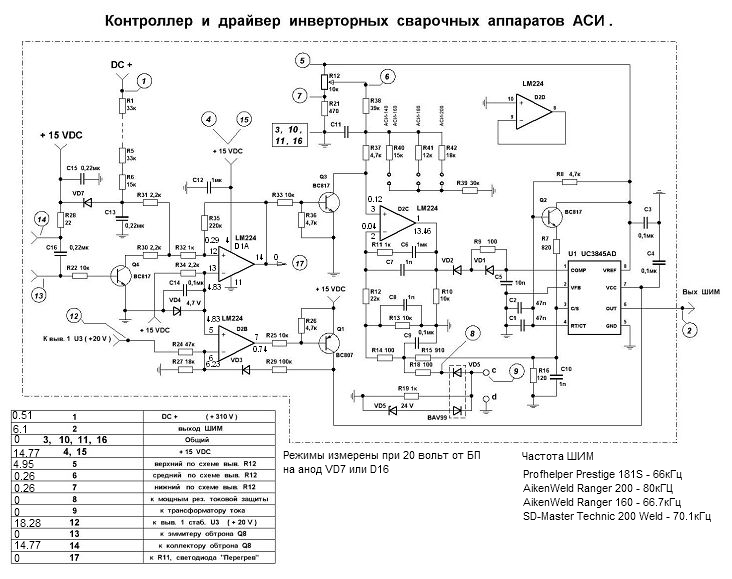

Схема платы упр. MMA200002 VER2.0. такая же, как у DEFORT DWI 200 S VER3.0

Если горит красный светодиод, надо уменьшить ток через него, не более десяти миллиампер, тогда будет светить долго и счастливо.
