Феррит там цельный, без зазора, но может и распыленка. Вживую видел, да и на фото то же самое. Пластиком не закрыт.

Быстро насыщаемый дроссель позволяет облегченно ключ включить
ибо пока идет насыщение, во время включения ключа
ток через ключ малый.

Так это во вторичка стоит.

Тогда задерживать ток, через открывающийся диод
пока закрывающийся не выйдет из насыщения.

там #52 салатовое с белой полосой. феериту без зозорра там только в качесве каркаса. но каркас дешевле сделать из дерева или пластика
во дичь та какайя

Здесь уже обращали на это внимания, ток течёт одинаковый, но в разное время. индуктивность не может быть нулевой. Внимательней нужно быть.

Схема или кусок схемы с включением этотго дросселя где?
В вашем предыдущем сообщении за время не было сказанно ни слова.

Схемы и фото в моих сообщениях от 23.05 и ссылки на схемы всего аппарата от 24.05, стр. 243.
Сердечник в виде кольца правильной формы. Как там может быть зазор? Только если распыленный.

распылёный зазор? о! как это поэтишно! поэззия на

Да ладно вам, здесь разговор не о буквах, а о смыслах.

Простите, распределеный зазор

Интересно бы узнать размер этого кольца.

Примерно 45мм наружный диаметр и высота примерно 40мм

Добавлено after 6 hours 33 minutes 57 seconds:
Здравствуйте!
Хочу задать новый вопрос, немного не та тема, речь об измерительном приборе для ремонта инверторов в том числе, а именно об осциллографе, 3 канала.
Предлагают: PCB rulerlla, вроде уже собрана. Стоит недорого, правда нужен ноутбук. А может и к смартфону есть прошивка. Как Вы думаете, полезная штука или развод? Кстати, тел 88002012187 сбрасывается. Ссылки:

https://ruplata.ru/pcb-ruler-iia-mini-l ... enlab.html

https://www.chipdip.ru/product/pcb-rule ... ed_product

> Хочу задать новый вопрос, немного не та тема, речь об измерительном приборе для ремонта инверторов в том числе, а именно об осциллографе, 3 канала.

Дожили, кусок текстолита называют измерительным прибором и собираются применять для ремонта инверторов.

Читать вроде умеешь, ссылки сам привел. Фразу "Внимание! Выполняйте измерения, строго соблюдая полярность!" специально три раза написали. Ни на какие мысли не навело?

Ну потрать чуток денег, поймешь г-но это или не очень. Вроде не дорого просят за знания.

Это usb приставка. Деталей не совсем мало.
Знал бы ответы, не писал бы вопросы.
Не работал с осциллографом ни разу, поэтому мало что знаю. Насчёт полярности, не понял, в чем дело, вариантов может быть много, а времени недостаточно. К сожалению, для меня ясности так и нет. Если можно, ответьте попроще, загадок и в других делах хватает.

Ослика на аккумах ищи, почитай форумы.

Я пользуюсь Hantek 2D42. Полностью закрывает мои потребности при разных ремонтах.
Где-то в ноябре-декабре было можно взять за ~10000 с доставкой из РФ.

> Это usb приставка. Деталей не совсем мало.

Это кусок текстолита, а не "приставка".
На ней активных деталей - только процессор. Для количества добавлена кучка светодиодов, половина из которых просто постоянно подключена к питанию.
Нет ничего, что позволяло бы называть это осциллографом - даже щуп подключить некуда.

А для ремонта инверторов будет нужен щуп с делителем 1:100 и гальваническая развязка (прямое подключение к компьютеру - высокий шанс его пробоя)

Предлагаю не флудить в теме... Если хотите - поищите ответы на уже заданные аналогичные вопросы, открывайте новую тему.

Например, особенности/недостатки дешевых вариантов - можно посмотреть тут:
https://www.ixbt.com/live/instruments/k ... ushka.html но и то там 1 канал, а лучше их иметь всё таки 2+.

По характеристикам это игрушка для начинающих пользователей. Пойдёт для что бы посмотреть синусоиду в сети.
Для импульсной технике не подходит, нужно хотя бы 10МГц пропускания. на такой игрушке качество фронта и спада оценить невозможно, он будет всегда отличный.

Спасибо! Понятно.

Может кто знает что лучше для сварки с учётом 4 транзисторов, полумост или полный мост ?

Для сравнения какой из аппаратов лучше.
Китаец, максимальный ток неизвестен, цена около 13тыр, полумост HITBOX/HZXVOGEN MIG250 (2T/4T),

или то что продают у нас, менее продвинутое, 160/190а, цена 17тыр, полный мост
Foxweld Varteg 200 DUO (арт.6562) / Kvazarrus MIG 200 (арт.6611)

Фото платы у продавца в отзывах
HITBOX MIG-250 2T/4T

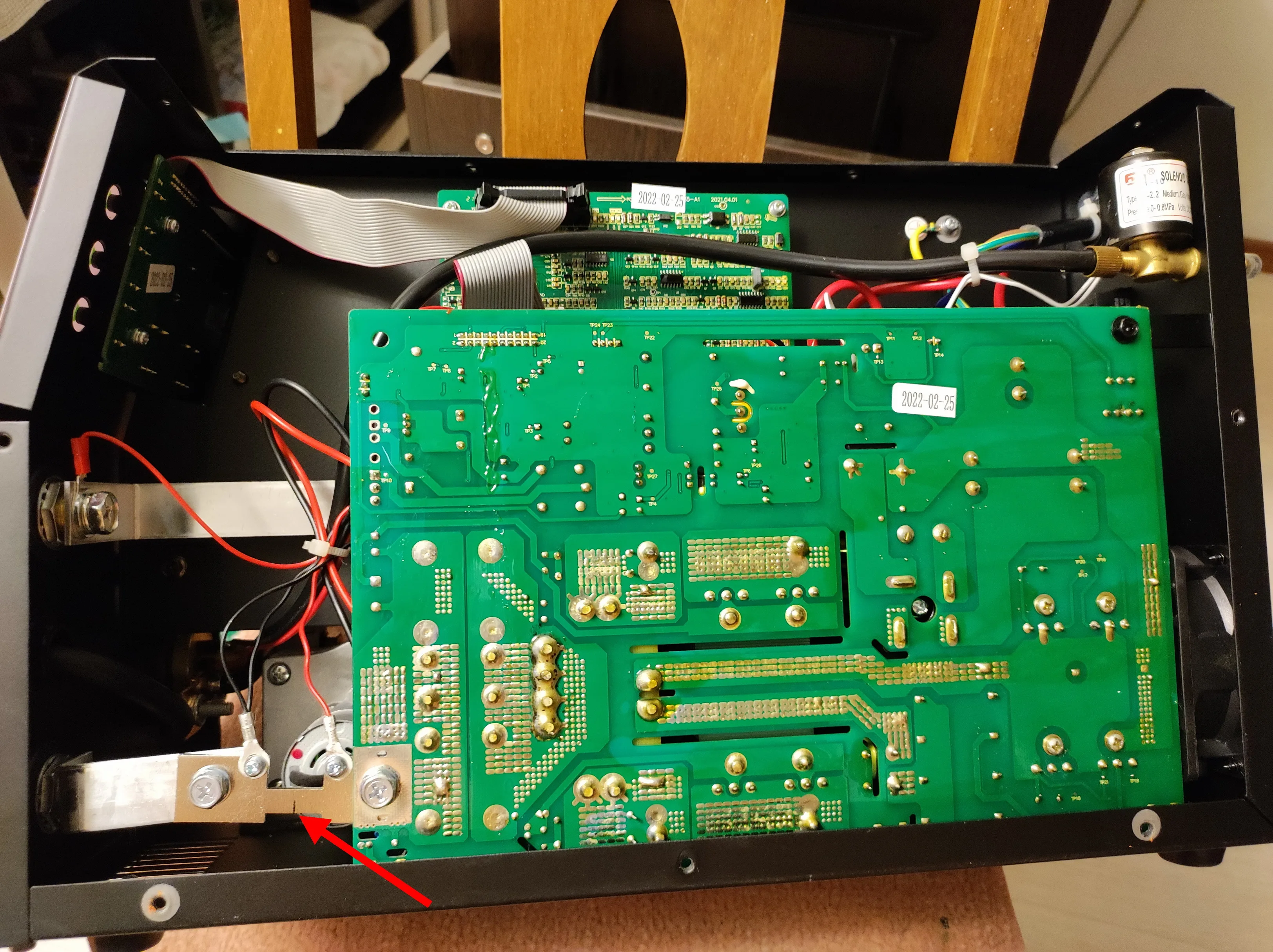

лучшее фото зада https://ae01.alicdn.com/kf/A85d368385bd ... .jpg_.webp

Видео. Замеры
Обзор полуавтомата FoxWeld Kvazarrus MIG 200
Платы
Ремонт Varteg 200 DUO. Бюджетный полуавтомат, который отлично варит! И не только!
Сварочный полуавтомат VARTEG 200-DUO . FoxWeld . Схема техника аппарата

В аппаратах примерно (предполагаю) одинаковый размер платы и возможно радиаторов, по току вроде как тоже равны.
Но какая схема будет лучше. Понятно что у первого китайца процессор не на пользу.
Некоторые блогеры говорят что полный мост лучше.

А то ещё рассматриваю вариант за 12-13к,
FoxWeld Varteg 180 DUO-S 8655 / Kvazarrus MIG 180-S 8654 / Алмаз MIG 180 SYNERGY 8656,
но говорят там плата меньше и тоже полумост, токи там тоже поменьше, вроде бы 150..160а.
