 Заголовок сообщения: Помогите опознать микросхему на плате дизельной пушки
СообщениеДобавлено: Вс дек 07, 2025 16:50:30
Родился

Зарегистрирован: Вс дек 07, 2025 16:37:42
Сообщений: 4
Рейтинг сообщения: 0

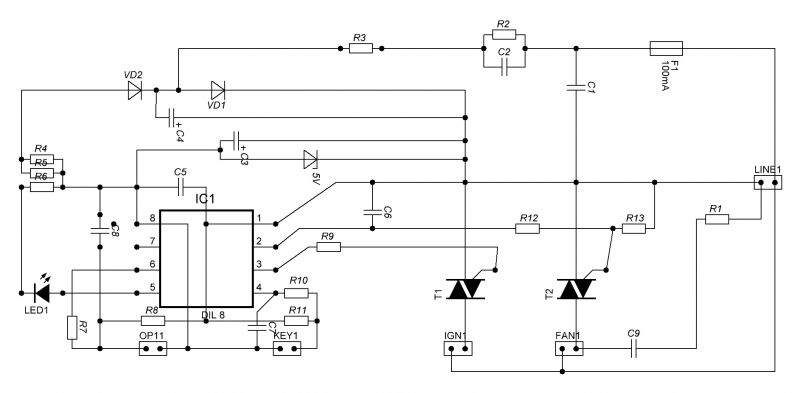

Здравствуйте. Может кто подскажет что за МС может быть на управлении симисторами. Необходимо починить плату управления, но вот застопорился. на управлении симисторами всегда висит 5в, и при этом один открывается на хх ходу, а второй закрыт. При нагрузке оба закрыты. грешу на МС, но она затерта с завода.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Помогите опознать микросхему на плате дизельной пушки
СообщениеДобавлено: Вс дек 07, 2025 21:07:51
Первый раз сказал Мяу!

Зарегистрирован: Вт июл 17, 2018 21:17:50
Сообщений: 35
Откуда: Краснодарский край
Рейтинг сообщения: 0
Возможно PIC12F629/675...
Там прошивка...
Что подключается в разьем к ножке 6?
Симисторы один Зажигание второй Вентилятор


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Помогите опознать микросхему на плате дизельной пушки
СообщениеДобавлено: Пн дек 08, 2025 05:54:41
Родился

Зарегистрирован: Вс дек 07, 2025 16:37:42
Сообщений: 4
Рейтинг сообщения: 0
Возможно PIC12F629/675...
Там прошивка...
Что подключается в разьем к ножке 6?
Симисторы один Зажигание второй Вентилятор


К 6 подключается "глаз" фоторезистор, который при отсутствии пламени отключает пушку.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Помогите опознать микросхему на плате дизельной пушки
СообщениеДобавлено: Пн дек 08, 2025 17:33:19
Первый раз сказал Мяу!

Зарегистрирован: Вт июл 17, 2018 21:17:50
Сообщений: 35
Откуда: Краснодарский край
Рейтинг сообщения: 0
PIC12F675...
pickit2 прочтет, если не залочен...
Если убит один из выходов на симисторы - то после прочтения
есть шанс прошить новый и заменить.
Авометром прозвоните выхода на управление симисторами,
может будет видно резкое отличие...
А так возможно не в микроконтроллере дело, а в обвязке по 6 и 4 ногам...
При условии наличия штатного питания на 1-8....


Вернуться наверх

Эиком - электронные компоненты и радиодетали
Не в сети
 Заголовок сообщения: Re: Помогите опознать микросхему на плате дизельной пушки
СообщениеДобавлено: Вт дек 09, 2025 08:09:56
Родился

Зарегистрирован: Вс дек 07, 2025 16:37:42
Сообщений: 4
Рейтинг сообщения: 0
PIC12F675...
pickit2 прочтет, если не залочен...
Если убит один из выходов на симисторы - то после прочтения
есть шанс прошить новый и заменить.
Авометром прозвоните выхода на управление симисторами,
может будет видно резкое отличие...
А так возможно не в микроконтроллере дело, а в обвязке по 6 и 4 ногам...
При условии наличия штатного питания на 1-8....



Между 1 и 2 ногой на сняток мс не звонится, а между 1 и 3 звонится. Снял мс и симисторы и прозвонил всю обвязку, есть вторая такая же плата, так же не рабочая...обвязка вся в порядке. Получается контролле все же хандрит. всегда хотел попробовать контроллерами занятся, видимо пришло время (теперь по работе нужно), буду заказывать программатор и познавать азы). Спасибо за помощь!


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Помогите опознать микросхему на плате дизельной пушки
СообщениеДобавлено: Вс дек 14, 2025 20:35:39
Родился

Зарегистрирован: Вс дек 07, 2025 16:37:42
Сообщений: 4
Рейтинг сообщения: 0
В общем приобрел Pickit3. пытался прочесть МС. не получается, ее не определяет. Похоже все таки ей хана


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Помогите опознать микросхему на плате дизельной пушки
СообщениеДобавлено: Пн дек 15, 2025 10:26:14
Первый раз сказал Мяу!

Зарегистрирован: Вт июл 17, 2018 21:17:50
Сообщений: 35
Откуда: Краснодарский край
Рейтинг сообщения: 0
Подключали верно?
Питание не садит?
Попробуйте отпаять и к отпаянной м\с подключиться
Ознакмьтесь
viewtopic.php?p=3295654
