но у меня складывается впечатление, что эта схема работать не будет

Нужны измерительные приборы.
ЧМ-радио все равно как-нибудь заработает. Даже если настройка входа "кривая".
Попробуйте более простую конструкцию. В дальнейшем конструкции ЧМ-радио сложность будет возрастать.

согласен, но приборов нет. Всё делается на слух.

"На слух": для ДВ, СВ - возможно. Для всего остального - математика, голова и приборы.

Полосовой фильтр без приборов трудно будет настроить. Ну разве каким-то чудом. Даже с АЧХометром далеко не сразу получается. Чуть тронул какой компонент и АЧХ горб вылезает или глубокая впадина появляется.

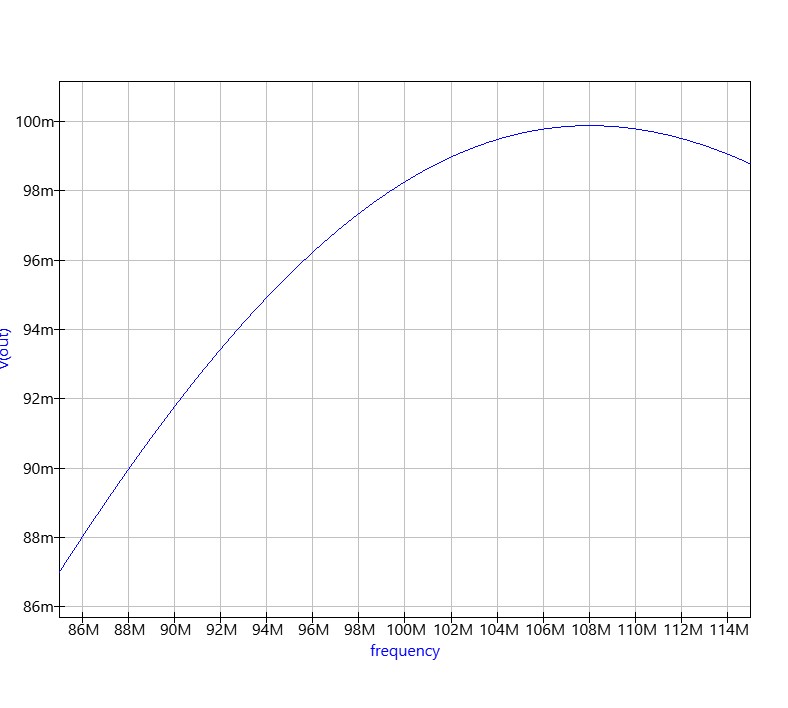

Я попытаюсь одиночным колебательным контуром обойтись. У него конечно неравномерность имеется в полосе пропускания, поскольку скаты пологие. Но! Чувствительность некоторых однокрисстальных тюнеров на частоте 108 МГц бывает значительно ниже чем на 88 МГц (у меня как раз сейчас такой случай). И если максимум резонанса настроить на 108 МГц, а скат будет нисходить к 98 МГц, это должно немного уравнять чуйку на краях диапазона.

Классика из гетеродинных приемников.
помощь: Соболевский А.Г. "Почему появились искажения"
Используя параллельные и последовательные компоненты, сопрягите либо ломаную кривую, либо S-образную кривую.
В УКВ - в двух точках - вверху и внизу, 2-3 MHz перед концом диапазона.
из переведенную книгу (БГ): https://ru.djvu.online/file/8Sn2ugluTrfmQ, и см. следующую страницу.

По шуму, "индикаторная палочка" (на концах ВЧ феррит и кусочек толстого медного провода).
При поднесении к (в) катушке можно понять растянуть или сжимать витки.
Минимальное, но удобство.

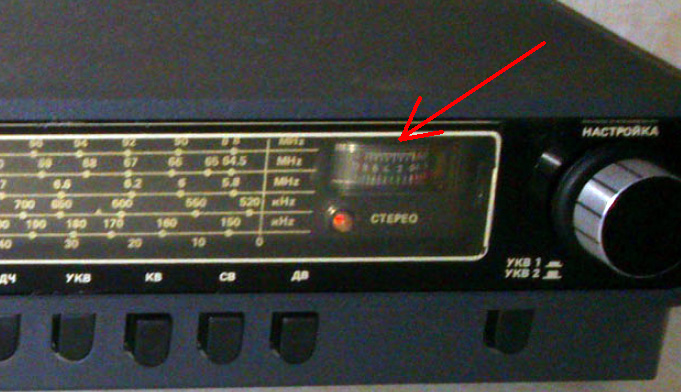

В далеком прошлом, когда еще не было приборов, мне нравились ЧМ-ИС детекторы/дискриминатоы с индикатором уровня сигнала (CA3089). Сильный сигнал - уменьшаешь связь с антенны, корректируешь, снова уменьшаешь, снова корректируешь ... до бесконечности. С помощью всего одной магнитоэлектрической шкалы можно настроить весь ЧМ-радиоприемник на максимальную чувствительность (в первом приближении). Были бессонные ночи (УКВ - DX-прохождения в ночное время).

так и настраиваю

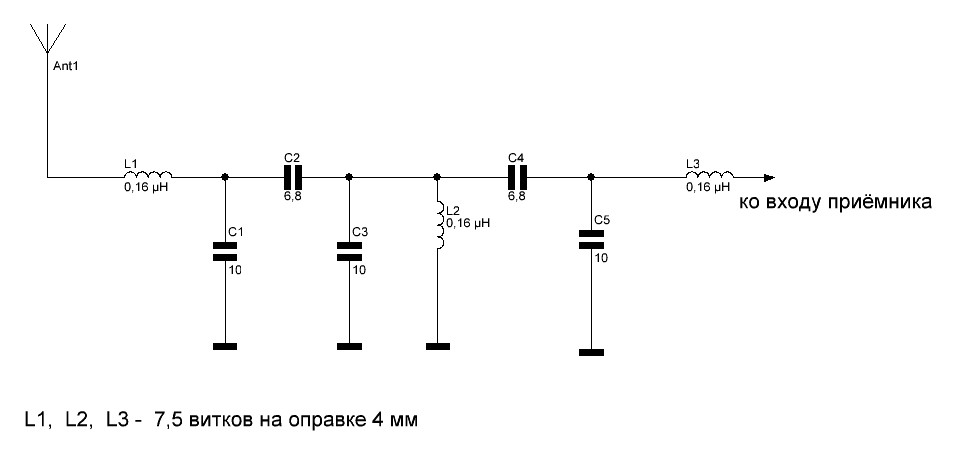

У него там многозвенный полосовой фильтр.

Нашел на русском языке скачал почитаю

подвожу итоги испытания усилителей ВЧ

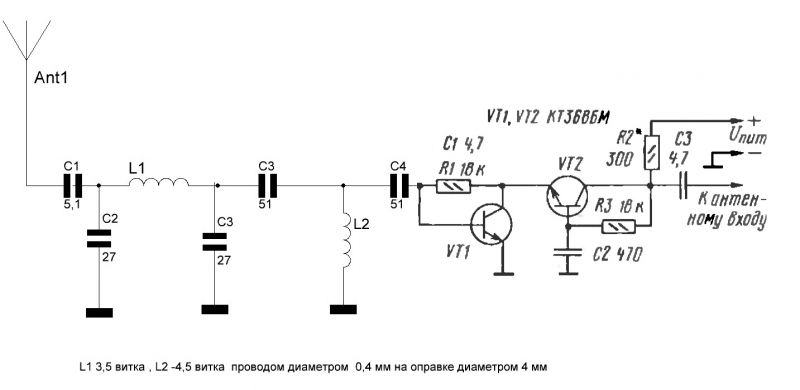

Этот усилитель возбуждается (причины пока не выяснил возможно надо подрегулировать усиление)

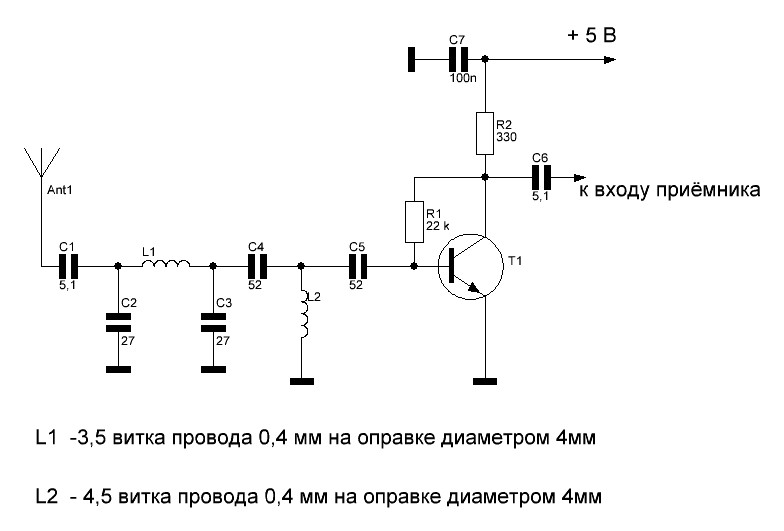

Этот даёт х хороший прирост усиления (исчезает шум, появляются станции которых вообще не было слышно)

Если схемы с резистивной нагрузкой и фикс. усилителем генерирует, значит, что-то не так.

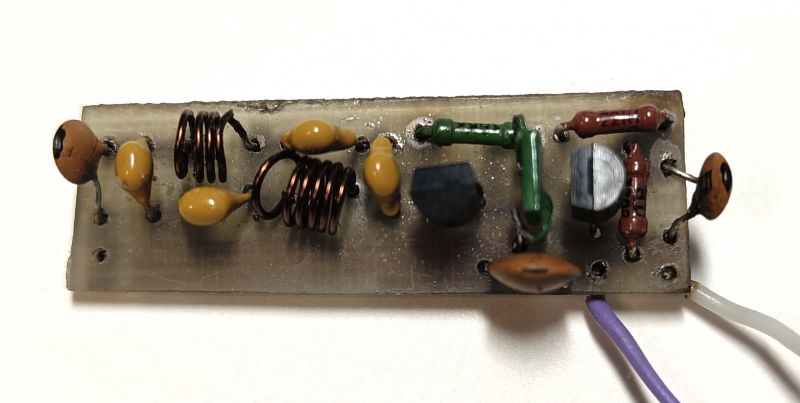

Покажите фото экспериментальной установки.

Удалите коричневый конденсатор из питания. Он не для УКВ. Вставьте подходящий (напр. multilayer smd с X5R диелектрик).
Конструкция похоже на сборку микрофонного предусилителя. Оставьте неиспользованную медь на плате.

У усилителя есть высоким коэффициентом усиления. Он превратилось в генератор, потому что не согласован по входу и по выходу.

Как согласовать? Удалось устранить возбуждение припаяв резистор 200 ом в цепь питания. Работает так же как на 1 транзисторе.

Можно.
Ток усилителя мощности зависит от сопротивления нагрузки.
Подключаем антенну и смотрим ток.
Потом подключаем резистор и добиваемся такого же тока.
Сопротивление резистора будет равно сопротивлению антенны.

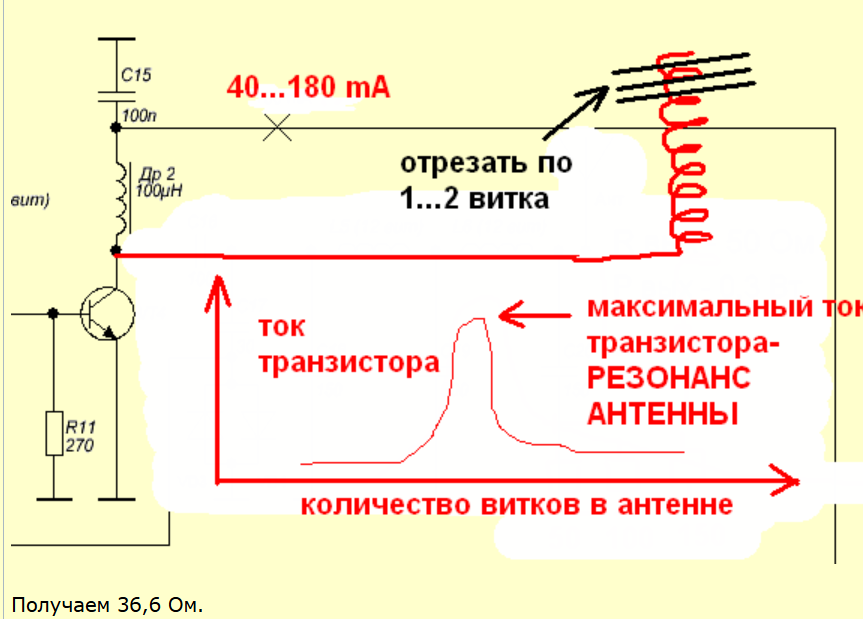

Настраиваем антенну в резонанс.



Получаем 36,6 Ом.

Затем настраиваем в резонанс антенный кабель.
С точностью до нескольких миллиметров.
Кабель желательно (но не обязательно) настраивать в резонанс.
Это важно при плохом КСВ антенны. Так меньше потерь.
Получили длину пол волны ~3,6 метра. С учётом коэффициента укорочения. Который тоже можно измерить/посчитать.



Затем настраиваем в резонанс усилитель мощности.
Входное сопротивление усилителя мощности 4 Ом.



Затем настраиваем в резонанс УВЧ приёмника.
Входное сопротивление УВЧ приёмника 40 Ом.

И т.д. и т.п.
Всё можно измерить и настроить.


Всё это делается элементарно. На уровне уроков школьной физики средних классов))

Занятно.
Тока чё-та не бьётся с практикой.

Когда настраивал в резонанс по индикатору поля,
то ток наоборот трошки падал...

Катушки под углом 90 градусов друг к дружке.

Всё бьётся с практикой.

это не резонанс.
при резонансе сопротивление антенны минимальное а ток максимальный.

индикатор поля показывает мощность излучения .
а максимальная мощность излучения получается когда сопротивление антенны равно сопротивлению усилителя.
и это тоже проходят на уроках школьной физики))
"источник передаёт всю мощность в нагрузку когда сопротивление источника равно сопротивлению нагрузки"

поэтому после настройки антенны в резонанс переходим к согласованию антенны с усилителем.
